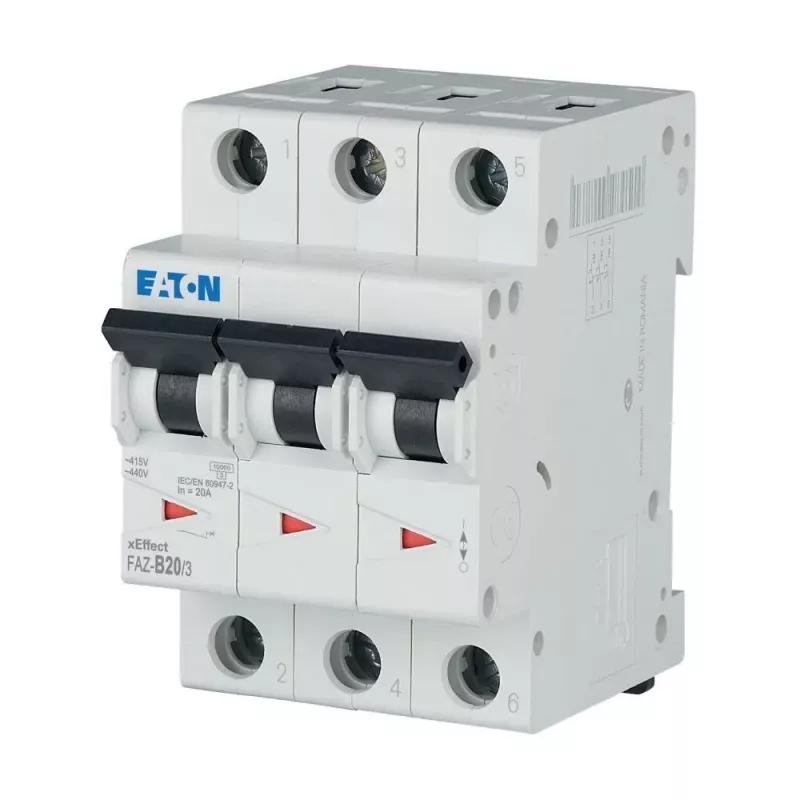

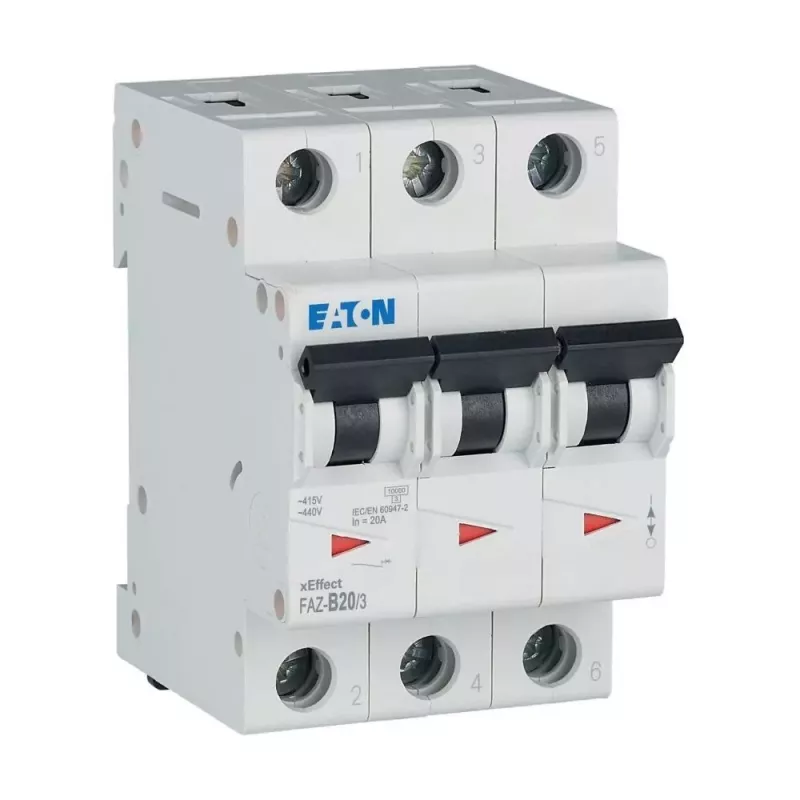

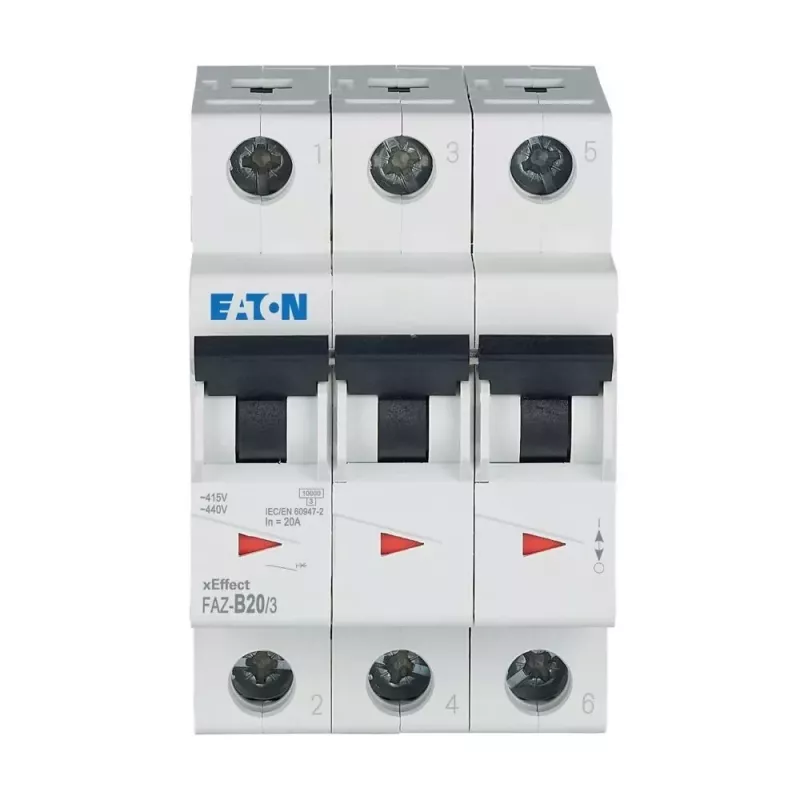

Eaton FAZ-B20/3 3 polių automatinis jungiklis, B tipo, 20A, 230/400V, 278848

Kai trifazėje sistemoje įvyksta trumpasis jungimas ar perkrova, kiekviena sekundė gali reikšti brangų įrangos prastovą. Eaton FAZ-B20/3 modulinis automatinis jungiklis užtikrina, kad jūsų elektros grandinės būtų apsaugotos patikimai ir greitai, išlaikant verslo procesų tęstinumą.

Kodėl verta rinktis

• Trifazė apsauga: trys poliai viename įrenginyje – idealiai tinka trifaziams varikliams, siurbliams ir kitiems įrenginiams.
• B tipo charakteristika: suveikia esant 3–5 kartus didesnei nei vardinė srovė – puikiai tinka standartinėms apkrovoms su nedidelėmis įjungimo srovėmis.
• 20 A vardinė srovė: atlaiko iki 20 amperų ilgalaikę apkrovą, apsaugodamas nuo perkaitimo.
• 6 kA trūkio galia: patikimai nutraukia net didelius trumpojo jungimo srovės impulsus.
• DIN bėgelio montavimas: greitas ir patogus įrengimas skirstomuosiuose skyduose.

Techniniai duomenys

• Polių skaičius: 3
• Suveikimo charakteristika: B
• Vardinė srovė: 20 A
• Vardinė darbinė įtampa: 230/400 V AC
• Vardinė izoliacijos įtampa: 440 V
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Vardinė trumpojo jungimo trūkio galia: 6 kA
• Dažnis: 50/60 Hz
• Energijos ribojimo klasė: 3
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: varžtiniai
• Laidininko skerspjūvis (standus): 1–25 mm²
• Laidininko skerspjūvis (lankstus): 1–16 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (įrengus): IP40
• Aplinkos darbinė temperatūra: nuo -25 iki +75 °C
• Standartai: IEC/EN 60898-1
• Modulio plotis: 3 (52,5 mm)

Kam tinka

Elektrikams, skydų surinkėjams ir pastatų ūkio vadovams, kuriems reikia patikimos trifazių grandinių apsaugos komerciniuose pastatuose ir pramonės objektuose. Taip pat tinka visiems, kurie modernizuoja esamus skirstymo skydus ir nori užtikrinti ilgalaikį saugumą.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgelio. Prieš jungdami laidus, įsitikinkite, kad grandinė yra be įtampos. Prijunkite fazinius laidus prie atitinkamų gnybtų, o nulinį – prie N gnybto (jei taikoma). Priveržkite varžtus rekomenduojamu sukimo momentu, kad būtų užtikrintas patikimas kontaktas. Įrenginys skirtas naudoti tik kvalifikuotiems specialistams.

Patarimas: Prieš pasirinkdami B charakteristiką, įvertinkite jungiamos apkrovos pobūdį. Jei trifazis variklis turi dideles paleidimo sroves, jos gali viršyti B tipo suveikimo ribas ir sukelti klaidingus išjungimus. Tokiu atveju apsvarstykite C arba D charakteristikos automatinį jungiklį. Taip pat patikrinkite, ar laido skerspjūvis atitinka 20 A srovę – rekomenduojama ne mažiau kaip 2,5 mm² varinis kabelis.
