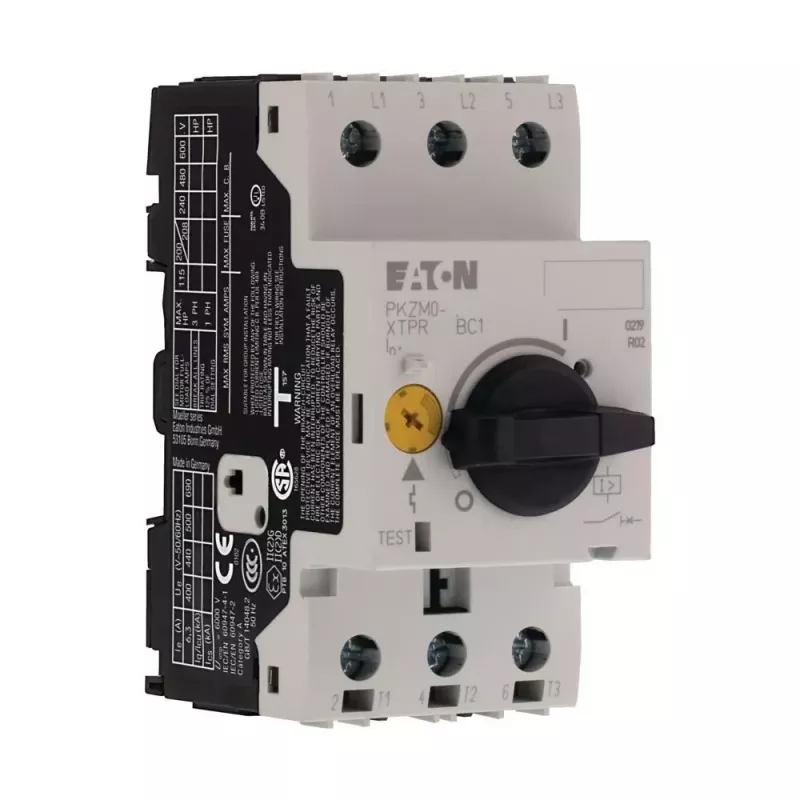

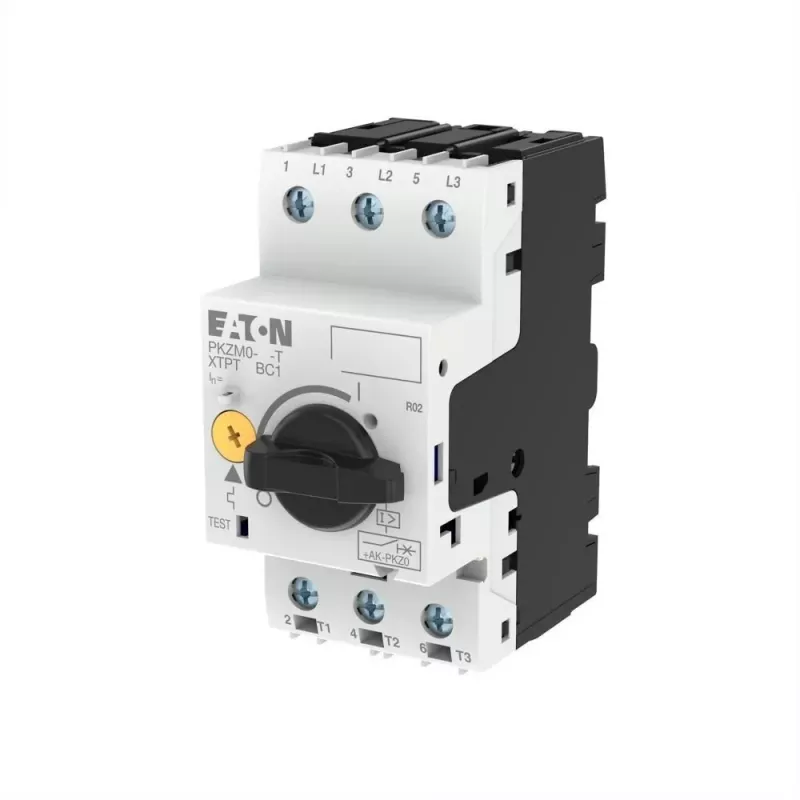

Eaton PKZM0-6,3-T variklio apsaugos automatinis jungiklis, 3 polių, 4-6,3 A, 088915

Kai variklio apsauga yra patikima, gamybos procesas tampa stabilesnis. Eaton PKZM0-6,3-T užtikrina, kad jūsų trifaziai varikliai būtų apsaugoti nuo perkrovos ir trumpojo jungimo, sumažinant netikėtų sustojimų riziką ir išlaikant produktyvumą.

Kam skirta

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo variklių apsaugos sprendimo trifaziams varikliams, kurių vardinė srovė nuo 4 iki 6,3 A.

Pagrindinės savybės

• Reguliuojamas perkrovos atleidimas nuo 4 iki 6,3 A
• Fiksuotas trumpojo jungimo atleidimas maždaug 14 x Iu
• Didelė pertraukimo galia: 150 kA esant 400 V AC
• Vardinė darbinė įtampa iki 690 V AC
• Montuojamas ant 35 mm DIN bėgelio arba tvirtinamas varžtais
• IP20 apsauga gnybtuose

Specifikacijos

• Polių skaičius: 3
• Perkrovos atleidimo nustatymo diapazonas: 4–6,3 A
• Trumpojo jungimo atleidimas: fiksuotas, apie 14 x Iu
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 150 kA
• Trumpojo jungimo pertraukimo galia (Icu) esant 690 V: 30 kA
• Suveikimo charakteristika: termomagnetinė
• Montavimo tipas: DIN bėgelis (35 mm) / tvirtinimas varžtais
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C
• Atitinka standartus: IEC/EN 60947-4-1, VDE 0660 102 dalis
• Valdymo elementas: sukamasis rankenėlė

Kaip naudoti

Nustatykite perkrovos atleidimą pagal variklio vardinę srovę, kad apsauga būtų optimali. Jei reikia nuotolinio signalizavimo apie jungiklio būseną, naudokite pagalbinius kontaktus (įsigyjami atskirai). Montuokite ant 35 mm DIN bėgelio arba pritvirtinkite varžtais patogioje vietoje skydelyje.

Patarimas: prieš pradėdami eksploatuoti, patikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę. Periodiškai apžiūrėkite gnybtus, kad užtikrintumėte patikimą kontaktą ir išvengtumėte perkaitimo.
