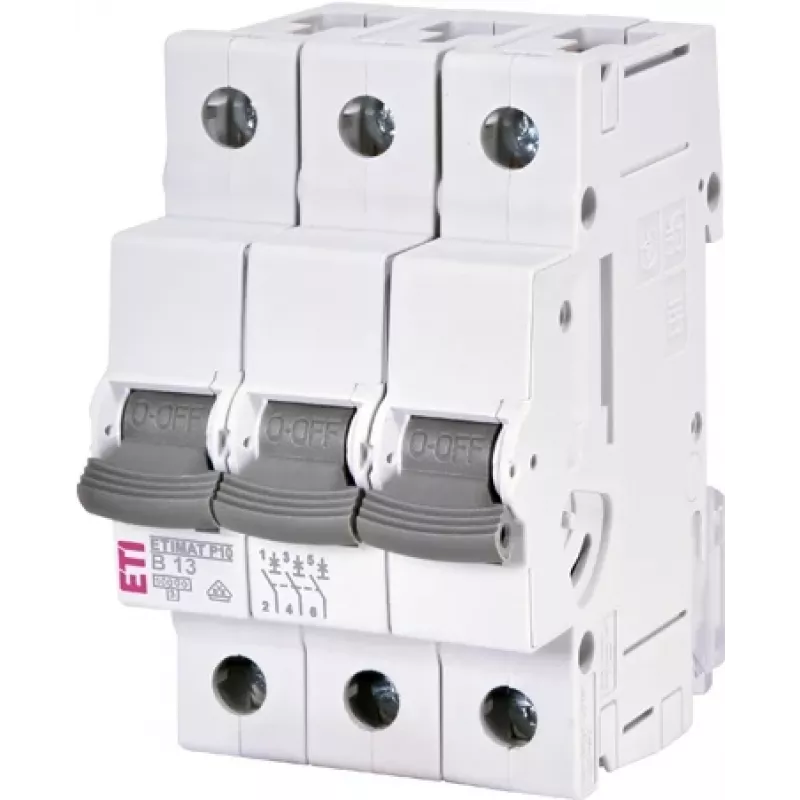

ETI ETIMAT P10 3 polių 13A B charakteristikos automatinis jungiklis 415V 10kA 001901309

Kai trijų fazių linijoje reikia patikimos apsaugos nuo perkrovos ir trumpojo jungimo, ETI ETIMAT P10 serijos automatinis jungiklis su B charakteristika ir 13 A vardine srove užtikrina, kad kabeliai ir įranga būtų apsaugoti nuo pažeidimų. Šis įtaisas greitai nutraukia gedimo srovę, sumažindamas gaisro riziką ir išlaikydamas instaliacijos vientisumą.

Kam skirtas

Elektrikams ir skydų montuotojams, kurie projektuojia, montuoja ar prižiūri skirstomuosius skydus gyvenamuosiuose ir komerciniuose pastatuose su standartinėmis įjungimo srovėmis. B charakteristika tinka grandinėms su varžine apkrova – apšvietimui, kištukiniams lizdams, kur atsiranda tik nedideli įjungimo impulsai.

Pagrindinės savybės

• Tripolis perjungimas trifazėms grandinėms
• B charakteristikos atjungimas, 13 A vardinė srovė
• 415 V AC vardinė įtampa, 50/60 Hz dažnis
• 10 kA trumpojo jungimo atjungimo geba pagal EN 60898-1
• Montavimas ant DIN bėgelio, varžtiniai gnybtai
• Energijos ribojimo klasė 3

Specifikacijos

• Serija: ETIMAT P10
• Polių skaičius: 3
• Atjungimo charakteristika: B
• Vardinė srovė: 13 A
• Vardinė įtampa: 415 V AC
• Dažnis: 50/60 Hz
• Vardinė trumpojo jungimo atjungimo geba (Icn): 10 kA
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: varžtiniai
• Standartas: EN 60898-1
• Energijos ribojimo klasė: 3
• Prijungimo galia kietajam laidininkui: 1–25 mm²
• Prijungimo galia lanksčiajam laidininkui: 1–16 mm²
• Apsaugos laipsnis: IP20
• Elektrinė patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Darbinė temperatūra: nuo -25 °C iki +55 °C
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Vardinė izoliacijos įtampa (Ui): 500 V

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio skirstomajame skydelyje. Prijunkite fazinius laidus prie viršutinių gnybtų, o apkrovos grandinę – prie apatinių. Užveržkite varžtus reikiamu momentu, kad būtų užtikrintas patikimas kontaktas. Prieš įjungdami maitinimą, patikrinkite, ar grandinė atitinka 13 A vardinę srovę ir B charakteristiką.

Patarimai

Pasirinkite atjungimo charakteristiką pagal apkrovos tipą. B kreivė tinka varžinėms apkrovoms; varikliams ar transformatoriams su didesnėmis įjungimo srovėmis rinkitės C arba D kreivę. Visada patikrinkite apsaugos koordinavimą su priešsroviniu įtaisu, kad būtų išvengta nereikalingų atjungimų.
