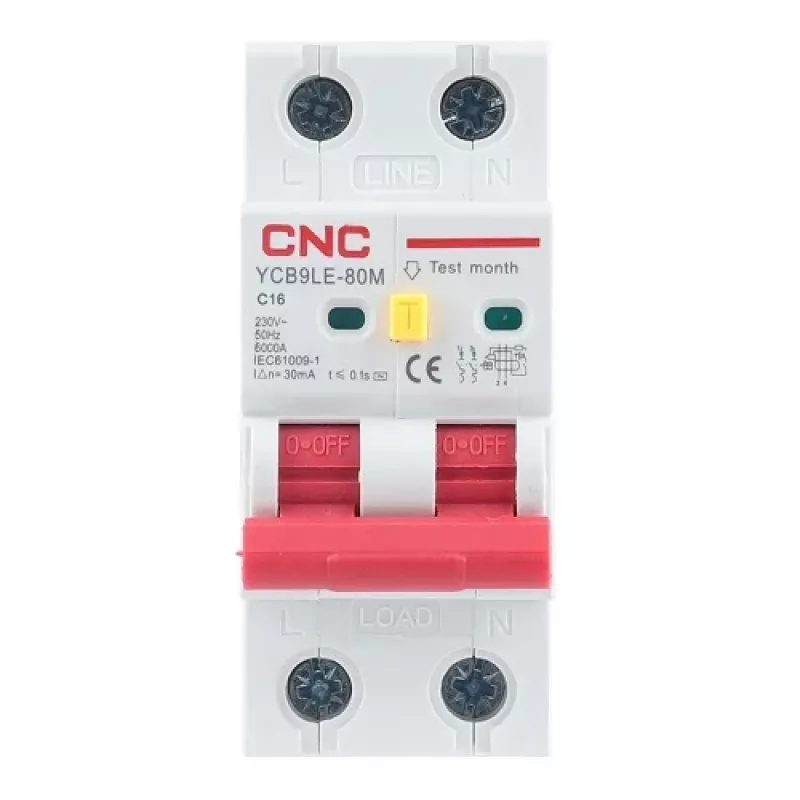

Liekamosios srovės automatinis jungiklis CNC NV821877 2-polių 16A 30mA

Liekamosios srovės automatinis jungiklis su viršsrovine apsauga (RCBO) CNC NV821877 yra skirtas montuoti ant DIN bėgelio skirstomuosiuose skydeliuose gyvenamosiose ir lengvosios komercinės paskirties patalpose. Šis įrenginys sujungia liekamosios srovės ir viršsrovės (trumpojo jungimo bei perkrovos) apsaugą viename modulyje, taupydamas vietą skirstomajame skyde ir supaprastindamas instaliaciją. Jis užtikrina greitą grandinės atjungimą, kai atsiranda nuotėkio srovė arba perkrova/trumpasis jungimas, taip sumažindamas elektros smūgio ir gaisro riziką.

Privalumai

Integruota liekamosios srovės ir viršsrovės apsauga leidžia sutaupyti vietos skirstomajame skyde bei sumažinti laidų kiekį. Įrenginys turi aiškų kontaktų padėties indikatorių (raudona – uždaryta, žalia – atidaryta), apsauginį kontaktų gnybtų bloką ir liepsną slopinantį korpusą, atsparų aukštai temperatūrai ir smūgiams. Palengvintas prijungimas iš viršaus, tinka kabeliams arba kaištinėms šynoms iki 35 mm².

Tinkamumas

• Gyvenamųjų namų skirstomieji skydai
• Smulkios komercinės instaliacijos
• Grandinių, kurioms reikalinga pagrindinė liekamosios srovės ir viršsrovės apsauga, apsauga
• DIN bėgelio (35 mm) moduliniai mazgai

Pagrindinės techninės charakteristikos

• Tipas: RCBO, 2 poliai
• Vardinė srovė: 16 A
• Atjungimo charakteristika: C klasė
• Liekamosios srovės jautrumas: 30 mA
• Vardinė įtampa: AC 230 V
• Vardinė trumpojo jungimo galia (Icn): 6000 A
• Vardinė impulsinė įtampa (Uimp): 4000 V
• Izoliacijos įtampa (Ui): 500 V
• Dažnis: 50/60 Hz
• Atjungimo laikas: ≤ 0,1 s
• Mechaninis patvarumas: 10000 ciklų; Elektrinis patvarumas: 4000 ciklų
• Apsaugos laipsnis: IP20
• Prijungimas: iš viršaus; kabelis arba kaištinė šyna; iki 35 mm²
• Montavimas: DIN bėgelis EN 60715 (35 mm)
• Darbinė temperatūra: -25 °C iki +70 °C
• Matmenys: 82 × 36 × 78 mm
• Standartai: IEC 61009-1 / EN 61009-1
• Garantija: 24 mėnesiai

Naudojimo instrukcija

Įstatykite CNC NV821877 ant 35 mm DIN bėgelio skirstomajame skyde ir prijunkite elektros laidus iš viršaus pagal laidų schemas bei vietinius reglamentus. Naudokite atitinkamus laidus arba kaištines šynas iki 35 mm². Įsitikinkite, kad įrenginys prijungtas prie teisingų fazės ir nulinių polių, o įžeminimo laidininkas yra instaliacijoje. Po prijungimo patikrinkite įrenginį naudodami įmontuotą testavimo funkciją arba tinkamą RCD testerį, kad įsitikintumėte tinkamu veikimu.

Rekomendacijos

Naudokite šį RCBO grandinėse, kuriose reikalinga kombinuota liekamosios srovės ir viršsrovės apsauga; reguliariai atlikite testavimą (rekomenduojama kas mėnesį) ir laikykitės nacionalinių elektros instaliacijos taisyklių montuojant, testuojant ir prižiūrint.
