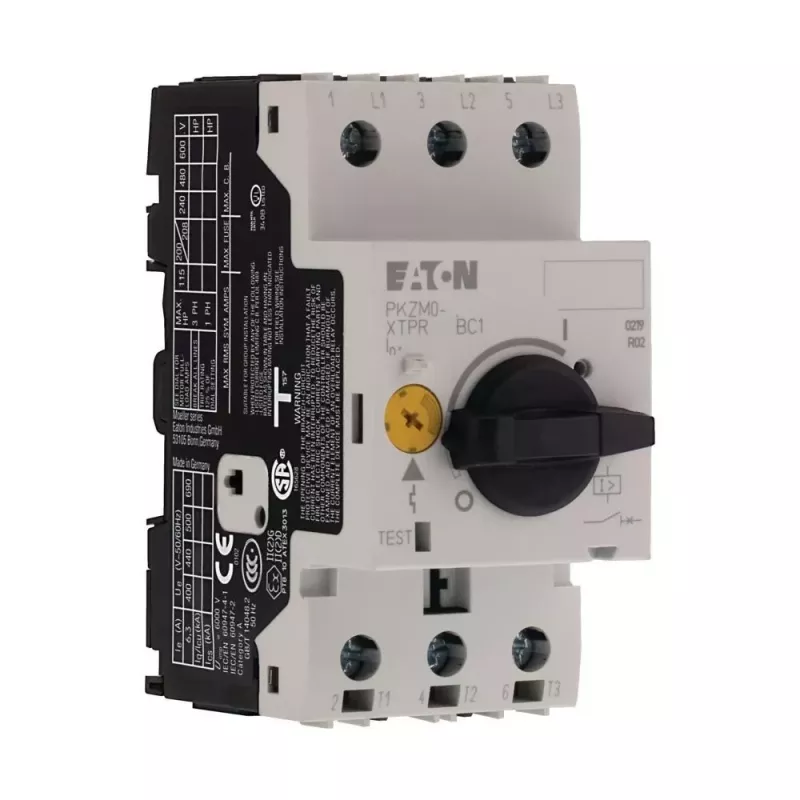

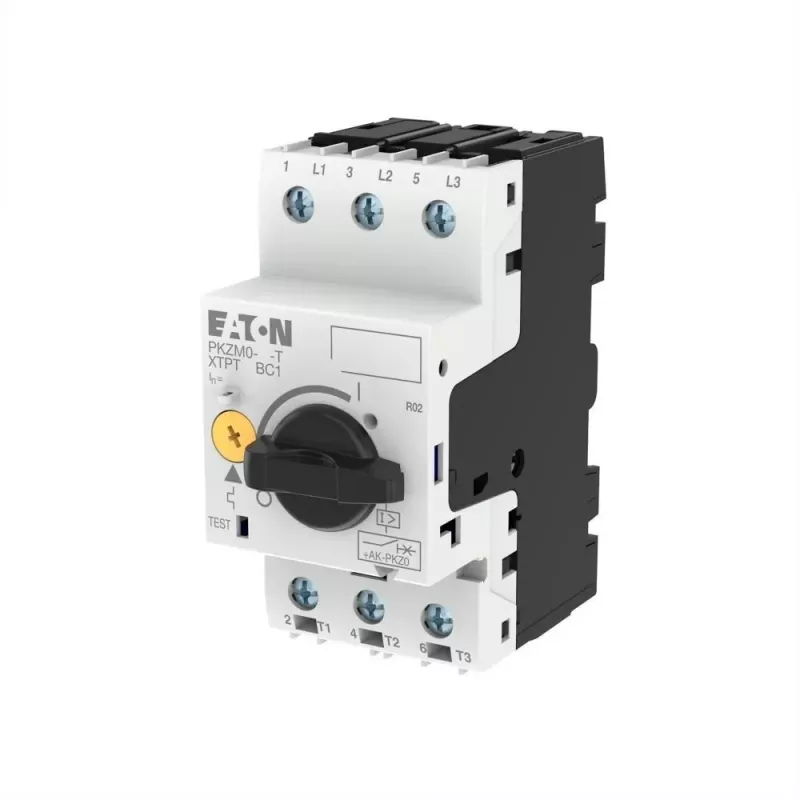

Eaton PKZM0-25-T variklio apsaugos automatinis jungiklis, 25 A, 3 polių, termomagnetinis, varžtiniai gnybtai 278493

Eaton PKZM0-25-T užtikrina patikimą trifazių variklių apsaugą nuo perkrovos ir trumpojo jungimo. Šis termomagnetinis automatinis jungiklis su reguliuojamu šiluminiu atleidimu nuo 20 iki 25 A ir fiksuotu magnetiniu atleidimu esant maždaug 350 A yra skirtas profesionaliems elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiško ir ilgaamžio sprendimo.

Privalumai profesionalams

• Reguliuojamas šiluminis perkrovos atleidimas 20–25 A leidžia tiksliai pritaikyti apsaugą pagal variklio vardinę srovę.
• Fiksuotas magnetinis trumpojo jungimo atleidimas (~350 A, 14 × Ie) užtikrina greitą reakciją į trumpąjį jungimą.
• Jautrus fazių praradimui – papildoma variklio apsauga, prailginanti jo tarnavimo laiką.
• 3 polių konstrukcija su varžtiniais gnybtais patikimam ir saugiam prijungimui.
• Montuojamas ant DIN bėgelio arba varžtais – lankstus sprendimas įvairiose spintose.
• Sukamasis reguliatorius leidžia lengvai nustatyti reikiamą srovę.

Techninės specifikacijos

• Vardinė darbinė srovė (Ie): 25 A
• Perkrovos atleidimo nustatymo diapazonas: 20–25 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V AC
• Polių skaičius: 3
• Prijungimo tipas (pagrindinė grandinė): varžtiniai gnybtai
• Trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 50 kA
• Apsaugos laipsnis (gnybtai): IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Atitinka standartą: IEC/EN 60947
• Korpuso dydis: PKZM0

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Sukamuoju reguliatoriumi nustatykite šiluminio atleidimo srovę pagal variklio vardinę srovę (20–25 A ribose). Įsitikinkite, kad grandinė atitinka IEC/EN 60947 reikalavimus.

Kam tinka

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, projektuojantiems ar prižiūrintiems trifazių variklių valdymo sistemas. Tinka naudoti valdymo spintose, mašinų įrenginiuose ir pramoninėse automatizavimo sistemose.

Patarimas: Norėdami išplėsti funkcionalumą, iš išorės galite pritvirtinti pagalbinius kontaktus. Pasirinkdami perkrovos nustatymą, atsižvelkite į variklio visos apkrovos srovę ir pasirinkite reikšmę 20–25 A intervale.
