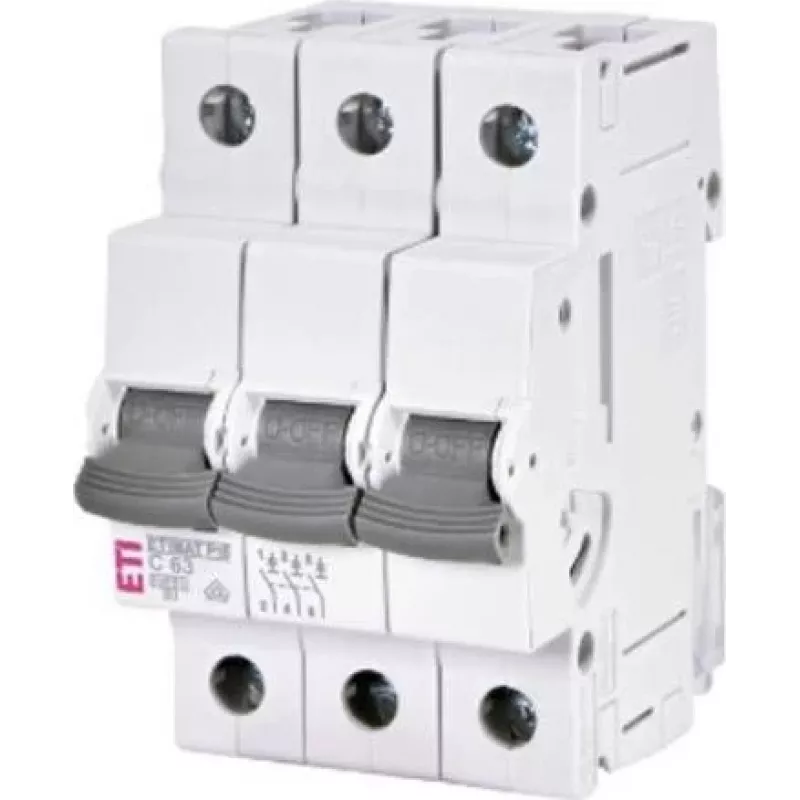

ETI ETIMAT P10 3 polių 63A C charakteristikos automatinis jungiklis 001901336

ETI ETIMAT P10 serijos 3 polių automatinis jungiklis, skirtas 63 A vardinės srovės grandinėms su C tipo išjungimo charakteristika. Šis modelis užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo trijų fazių sistemose, kuriose pasitaiko vidutinio dydžio įjungimo srovės šuolių.

Privalumai

Automatinis jungiklis efektyviai apsaugo kabelius ir įrangą nuo perkrovos bei trumpojo jungimo srovių. C charakteristika tinka bendroms elektros instaliacijoms, kuriose yra vidutinės įjungimo srovės (pvz., varikliams, transformatoriams). Varžtiniai gnybtai leidžia prijungti iki 25 mm² standžius arba 16 mm² lanksčius laidininkus, užtikrinant patikimą kontaktą. Energijos ribojimo klasė 3 sumažina trumpojo jungimo metu išsiskiriančią energiją, prailgindama įrangos tarnavimo laiką.

Tinka naudoti

• Trijų fazių skirstomuosiuose skyduose
• Grandinėse su vidutinėmis įjungimo srovėmis
• Pramonės ir komercinėse elektros instaliacijose

Pagrindinės specifikacijos

• Polių skaičius: 3
• Vardinė srovė: 63 A
• Išjungimo charakteristika: C
• Vardinė įtampa: 415 V AC
• Vardinis dažnis: 50/60 Hz
• Trumpojo jungimo atjungimo geba (Icn): 10 kA
• Montavimas: DIN bėgelis
• Gnybtų tipas: varžtiniai
• Maks. laidininko skerspjūvis: 25 mm² standus, 16 mm² lankstus
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Standartai: IEC/EN 60898-1
• Aplinkos darbinė temperatūra: -25°C iki +55°C
• Viršįtampių kategorija: III
• Užterštumo laipsnis: 2
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų

Naudojimo rekomendacijos

Rekomenduojama naudoti trijų fazių grandinėms skirstomuosiuose skyduose, kur reikalinga C tipo išjungimo charakteristika. Prieš montuodami įsitikinkite, kad jungiklio vardinė srovė ir trumpojo jungimo atjungimo geba atitinka konkrečios grandinės parametrus. Montuokite tik kvalifikuotas elektrikas, laikydamasis galiojančių elektros įrenginių įrengimo taisyklių.
