EATON SPCT2-335-3+NPE 2 tipo viršįtampių apsaugos įtaisas, 3 fazių + neutralus + PE, 335 V AC, 40 kA Imax, DIN bėgelis 167622

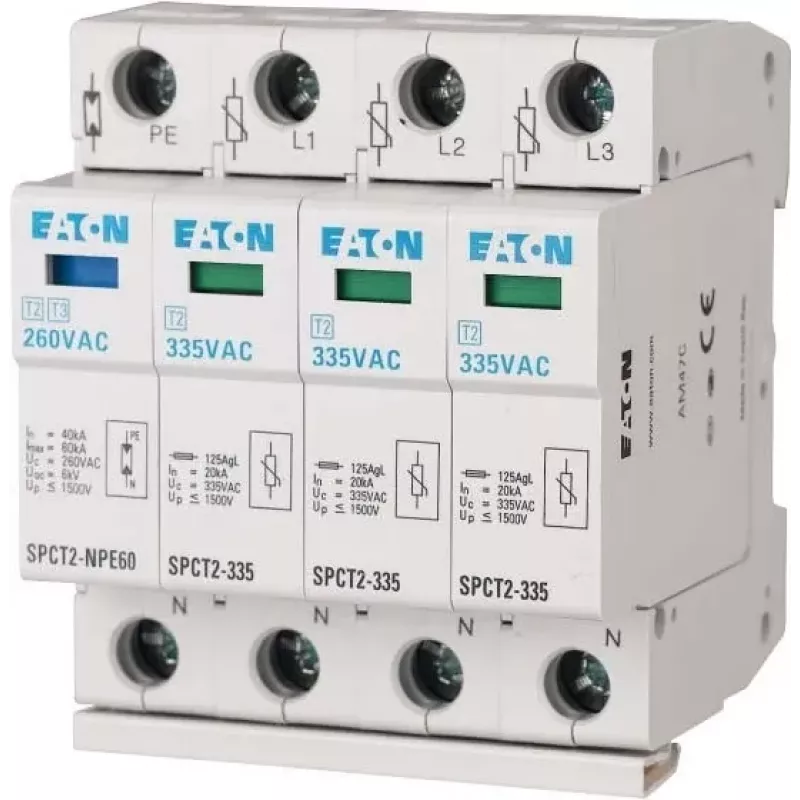

Keturių modulių korpusas su aiškiai matomu būsenos indikatoriumi – tai pirmas dalykas, kurį pastebėsite EATON SPCT2-335-3+NPE. Šis 2 tipo viršįtampių apsaugos įtaisas skirtas trifazėms sistemoms su neutraliu ir apsauginiu įžeminimu, užtikrinantis patikimą apsaugą nuo trumpalaikių viršįtampių.

Kodėl verta rinktis

• Didelė iškrovos galia – 40 kA Imax vienam poliui
• Greitas atsakas – mažiau nei 25 ns
• Kompaktiškas 4 modulių plotis (72 mm) taupo vietą skydelyje
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C
• Liepsnai atsparus termoplastikinis korpusas
• Vizualus būsenos indikatorius (žalias/raudonas)

Techninė specifikacija

• SPD tipas: 2 tipas (T2)
• Konfigūracija: 3+NPE
• Nominali įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc) L-N/L-PE: 335 V AC
• Maksimali nuolatinė darbinė įtampa (Uc) N-PE: 255 V AC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA vienam poliui
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA vienam poliui
• Apsaugos įtampos lygis (Up) L-N/L-PE: < 1,5 kV
• Apsaugos įtampos lygis (Up) N-PE: < 1,5 kV
• Trumpojo jungimo atsparumas (Isccr): 50 kA su tinkamu apsauginiu saugikliu
• Atsako laikas: < 25 ns
• Montavimas: DIN bėgelis 35 mm
• Modulių plotis: 4 TE (72 mm)
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 61643-11
• Technologija: didelės energijos varistorius (MOV)
• Korpuso medžiaga: termoplastikas, liepsnai atsparus
• Maks. atsarginis saugiklis: 125 A gG

Kam tinka

Šis įtaisas rekomenduojamas montuoti pagrindiniame skirstomajame skydelyje, kur apsaugoma nuo viršįtampių, kylančių dėl atmosferos reiškinių ar perjungimo procesų. Jis tinka trifazėms maitinimo sistemoms su neutraliu ir įžeminimu. Idealiai tinka komerciniams pastatams, pramonės objektams, serverinėms ar bet kur, kur reikalinga patikima elektros įrangos apsauga.

Kaip naudoti

Įtaisas montuojamas ant 35 mm DIN bėgelio. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Prijunkite fazinius laidus prie L1, L2, L3 gnybtų, neutralų – prie N, o apsauginį įžeminimą – prie PE. Rekomenduojama naudoti 125 A gG saugiklį prieš SPD. Sumontavę patikrinkite indikatorių – jis turi būti žalias. Jei indikatorius raudonas, įtaisas sugedęs ir jį reikia pakeisti.

Mūsų verdiktas

EATON SPCT2-335-3+NPE – patikimas 2 tipo viršįtampių apsaugos įtaisas trifazėms sistemoms, pasižymintis didele iškrovos galia, greitu atsaku ir aiškiu būsenos indikatoriumi kompaktiškame DIN bėgelio formate.
