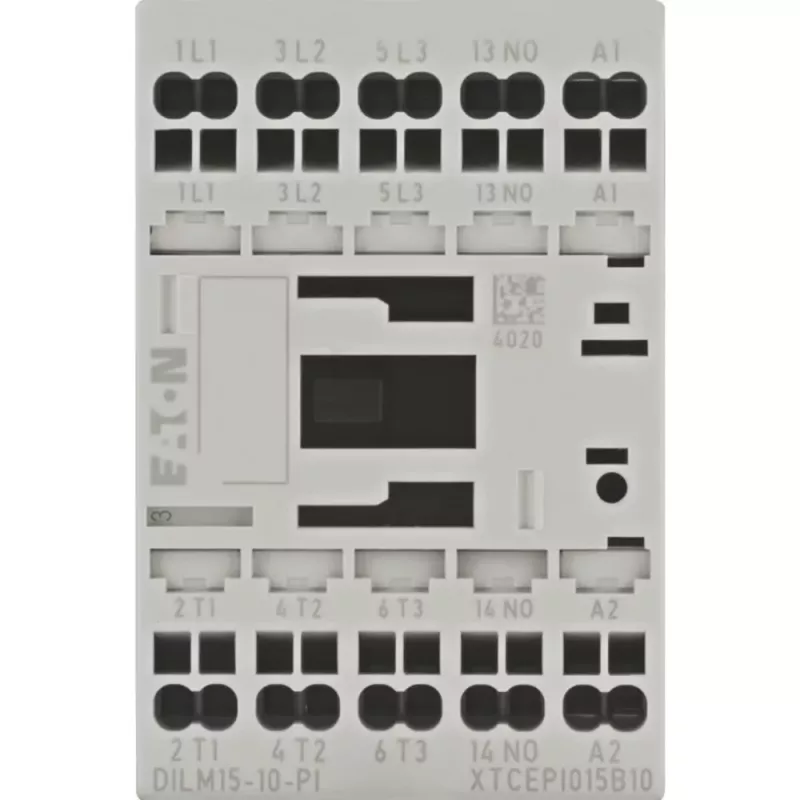

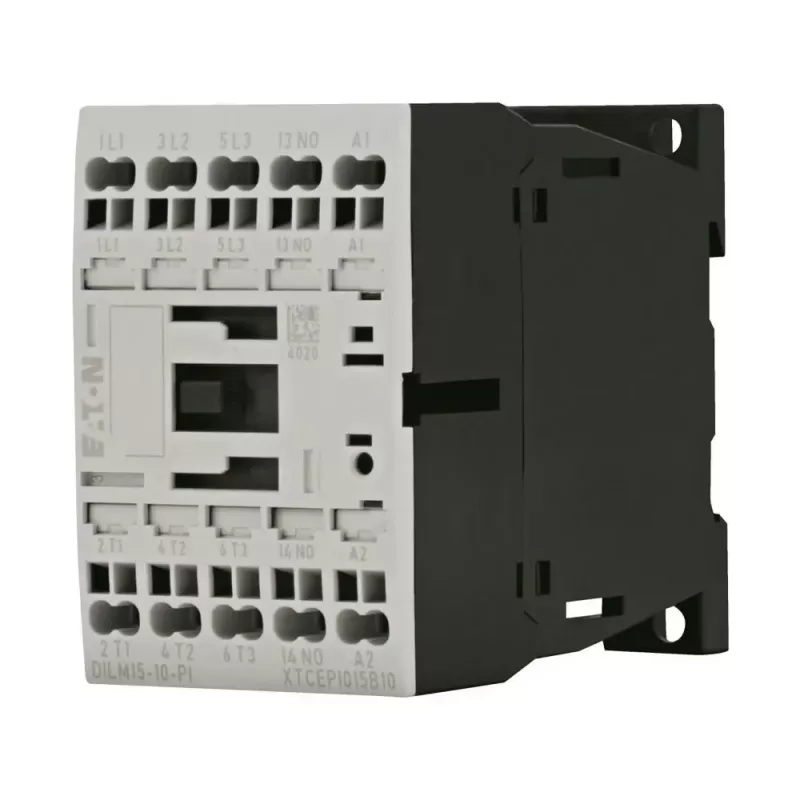

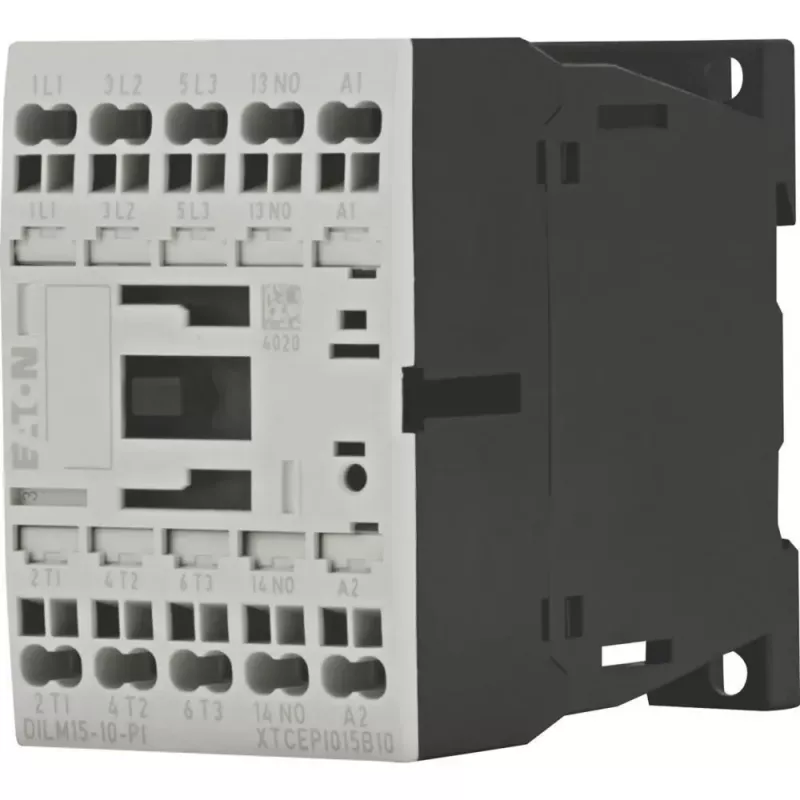

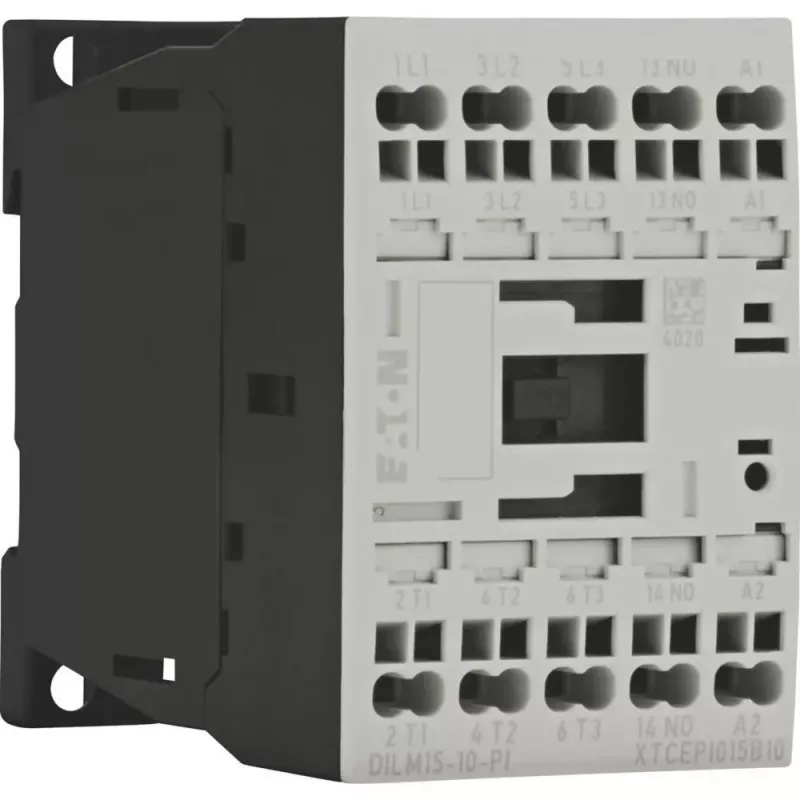

EATON DILM15 kontaktoriuss, 3 polių, 15 A, 230 V 50 Hz / 240 V 60 Hz ritė, 1NO+1NC 199249

Užtikrinkite nepertraukiamą trijų fazių variklių veikimą iki 7,5 kW su EATON DILM15 kontaktoriumi. Šis kompaktiškas įrenginys su dviejų dažnių ritė (230 V 50 Hz / 240 V 60 Hz) yra pritaikytas tarptautiniams projektams, o jo mechaninis ilgaamžiškumas siekia 10 milijonų operacijų – tai patikimas pasirinkimas pramoninėms valdymo sistemoms.

Privalumai, svarbūs Jūsų verslui

• 3 polių pagrindiniai kontaktai, skirti 15 A esant AC-3, 400 V
• Pagalbiniai kontaktai: 1NO + 1NC
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C
• Didelis mechaninis atsparumas: 10 milijonų operacijų
• Montavimas ant DIN bėgelio arba varžtais

Kasdienis naudojimas

DILM15 puikiai tinka valdyti trifazius variklius iki 7,5 kW esant 400 V AC-3. Varžtiniai gnybtai leidžia prijungti lanksčius laidininkus su įvorėmis iki 6 mm² pagrindinėse grandinėse, užtikrinant patikimą kontaktą. IP20 apsaugos klasė reiškia apsaugą nuo kietųjų dalelių, didesnių nei 12 mm, todėl kontaktorius gali būti montuojamas uždarose spintose.

Techninės specifikacijos

• Nominali darbinė srovė (AC-3, 400 V): 15 A
• Nominali darbinė srovė (AC-1, 400 V): 22 A
• Nominali darbinė įtampa: iki 690 V AC
• Ritės įtampa: 230 V (50 Hz), 240 V (60 Hz)
• Nominali galia (AC-3, 400 V): 7,5 kW
• Montavimas: DIN bėgelis arba varžtai
• Gnybtų tipas: varžtiniai
• Nominali impulsinė atsparumo įtampa (Uimp): 8 kV
• Nominali izoliacijos įtampa (Ui): 690 V
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 milijono operacijų
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Pagrindinės grandinės prijungimo galimybės: 1 x 6 mm² / 2 x 2,5 mm² (lankstus su įvore)
• Valdymo grandinės prijungimo galimybės: 1 x 2,5 mm² / 2 x 1,5 mm² (lankstus su įvore)
• Trumpojo jungimo apsaugos įtaisas (pagrindinė grandinė): 35 A (gG/gL saugiklis)

Kam tinka

Šis kontaktorius rekomenduojamas mašinų gamintojams, pramonės automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimo sprendimo variklių valdymui. Dėl dviejų dažnių ritės jis tinka įrangai, eksploatuojamai tiek 50 Hz, tiek 60 Hz elektros tinkluose.

Kaip naudoti

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite pagrindinės grandinės laidus prie gnybtų L1, L2, L3 ir T1, T2, T3, o valdymo grandinę – prie ritės gnybtų A1 ir A2. Užtikrinkite, kad prijungimo momentas atitiktų gamintojo rekomendacijas. Prieš eksploataciją patikrinkite, ar kontaktoriaus parametrai atitinka variklio duomenis.

Patarimas: reguliariai tikrinkite kontaktų būklę ir užveržimo momentą, ypač po pirmųjų eksploatacijos valandų. Naudokite tik tinkamo kalibro saugiklius (35 A gG/gL), kad apsaugotumėte grandinę nuo trumpojo jungimo.
