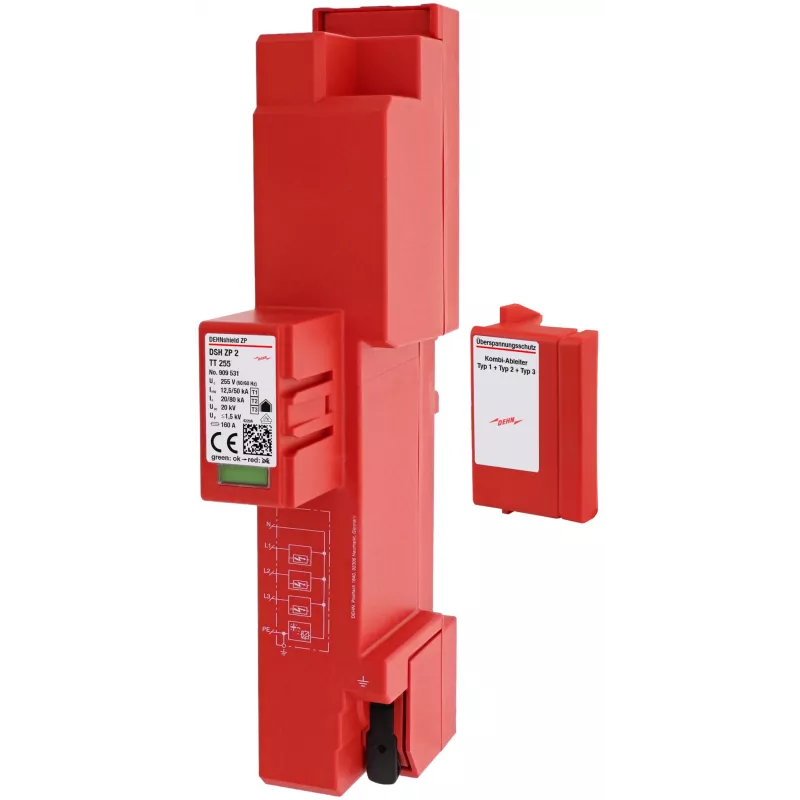

DEHN DSH ZP 2 TT 255 kombinuotasis žaibosaugos ir viršįtampių ribotuvas Type 1+2 909531

Elektros instaliacijos, veikiančios TT ar TN-S sistemoje, patiria tiesioginius žaibo smūgius ir perjungimo viršįtampius, kurie gali akimirksniu sunaikinti brangią įrangą. DEHN DSH ZP 2 TT 255 užtikrina patikimą apsaugą nuo abiejų tipų viršįtampių – tai kombinuotas 1+2 tipo ribotuvas, skirtas 255 V AC tinklams.

Kodėl verta rinktis

• Kombinuota 1+2 tipo apsauga viename kompaktiškame 2 modulių korpuse – taupo vietą skydelyje.
• Didelis sekančiosios srovės gesinimo pajėgumas (50 kA rms) – patikimas net esant didelėms viršįtampių energijoms.
• Nereikia nuotolinio signalizavimo kontakto – paprastesnis montavimas ir mažiau laidų.
• Termoplastinis korpusas atitinka UL 94 V-0 degumo klasę – ilgaamžiškumas ir saugumas.

Techniniai duomenys

• SPD tipas: Type 1 + Type 2
• Sistemos konfigūracija: TT ir TN-S
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominalioji iškrovos srovė (In) (8/20 µs): 20 kA
• Žaibo impulsinė srovė (Iimp) (10/350 µs): 12.5 kA vienam poliui
• Įtampos apsaugos lygis (Up): ≤ 1.5 kV
• Sekančiosios srovės gesinimo pajėgumas (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Reakcijos laikas (tA): < 100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis
• Polių skaičius: 2
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Apsaugos laipsnis: IP20
• Atitinka standartus: EN 61643-11 / IEC 61643-11
• Technologija: kibirkšties tarpas (RADAX Flow)
• Nuotolinio signalizavimo kontaktas: nėra

Kam tinka

Šis ribotuvas rekomenduojamas įmonėms, kuriose veikia TT ar TN-S elektros sistemos ir kuriose būtina apsaugoti jautrią įrangą nuo žaibo bei perjungimo viršįtampių. Idealiai tinka montuoti pagrindiniuose skirstomuosiuose skydeliuose, ypač ten, kur nėra galimybės ar poreikio naudoti nuotolinę signalizaciją.

Kaip naudoti

Sumontuokite ant 35 mm DIN bėgelio skydelyje, laikydamiesi gamintojo instrukcijų. Prijunkite prie fazinių ir nulinio laidininkų pagal TT ar TN-S schemą. Įsitikinkite, kad įtampa neviršija 255 V AC. Įrenginys neturi nuotolinio signalizavimo kontakto, todėl nereikia papildomų jungčių.

Patarimas: reguliariai tikrinkite ribotuvo būklę – nors jis neturi nuotolinės signalizacijos, vizuali apžiūra padės laiku pastebėti susidėvėjimą. Montavimą patikėkite kvalifikuotam elektrikui, kad būtų užtikrinta tinkama apsauga.
