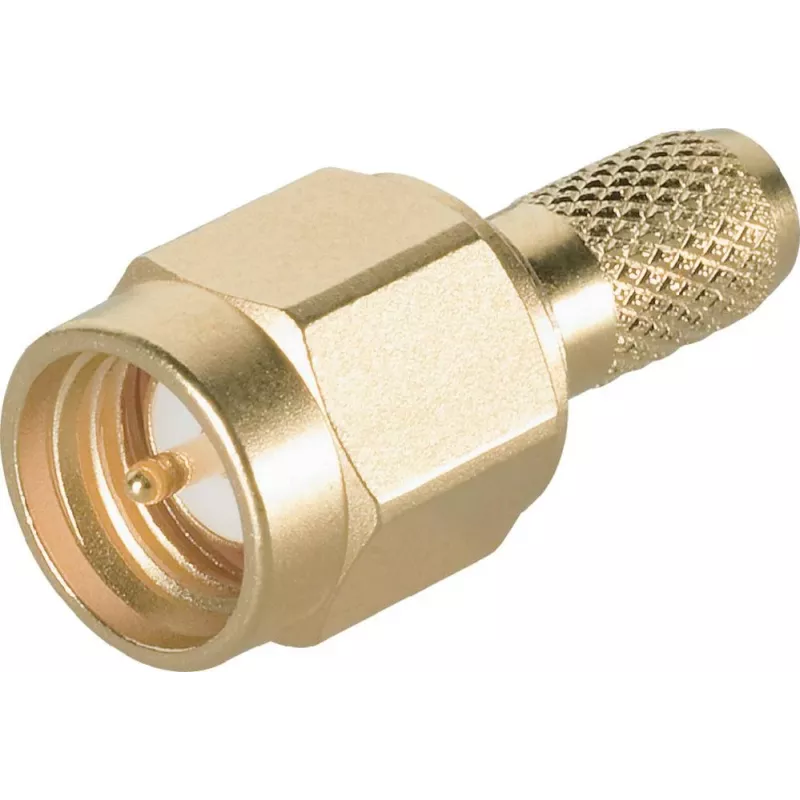

Telegärtner SMA kabelio kištukas Crimp/Solder G05 (RG-223/U, RG-142 B/U), auksuotas, 50 Ohm, DC-18 GHz J01150A0031

Profesionalūs RF inžinieriai, dirbantys su aukšto dažnio signalais iki 18 GHz, puikiai žino, kad net ir nedidelis netikslumas kabelio gale gali sugadinti visą matavimą. Telegärtner SMA kabelio kištukas Crimp/Solder G05 (RG-223/U, RG-142 B/U) yra skirtas būtent tokioms užduotims, kur reikalingas patikimas ir stabilus ryšys visame dažnių diapazone. Šis kištukas užtikrina mažus nuostolius ir ilgaamžiškumą net ir reikliausiose laboratorijose ar lauko sąlygose.

Kodėl verta rinktis šį kištuką

• Auksuotas žalvarinis korpusas ir kontaktas – puikus laidumas ir atsparumas korozijai.
• PTFE izoliacija – stabilūs parametrai plačiame temperatūrų diapazone nuo -65 °C iki +165 °C.
• Crimp/Solder konstrukcija – išorinis laidininkas tvirtinamas crimp metodu, centrinis – lituojamas, užtikrinant mechaninį ir elektrinį patikimumą.
• VSWR ≤ 1,25 iki 18 GHz – minimalūs atspindžiai, tinka preciziniams matavimams.
• Suderinamas su G05 kabelių grupe: RG-223/U ir RG-142 B/U.

Techninės specifikacijos

• Jungtis: SMA
• Tipas: koaksialinis kištukas (male)
• Montavimas: ant kabelio
• Impedansas: 50 Ohm
• Dažnių diapazonas: DC–18 GHz
• VSWR: ≤ 1,25 iki 18 GHz
• Korpuso medžiaga: žalvaris, auksuotas
• Kontakto danga: auksas
• Izoliatorius: PTFE
• Kabelių grupė: G05
• Kabelių tipai: RG-223/U, RG-142 B/U
• Darbinė temperatūra: -65 °C … +165 °C
• Dielektrinė varža: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ

Kam tinka

Šis kištukas skirtas RF technikams, radijo mėgėjams ir inžinieriams, kurie patys gamina ar remontuoja antenų sistemas, kuria individualius RF matavimo kabelius arba naudoja juos aukšto dažnio laboratorinėje įrangoje. Jis puikiai tinka ten, kur reikalingas patikimas ryšys iki 18 GHz.

Kaip naudoti

Nuimkite kabelio izoliaciją taip, kad atidengtumėte centrinį laidininką ir išorinį ekraną. Užmaukite crimp įvorę ant kabelio, tada užspauskite ją specialiomis crimp replėmis. Centrinį laidininką įkiškite į kištuko kontaktą ir lituokite. Galiausiai pritvirtinkite kištuką prie kabelio. Rekomenduojame naudoti standartinius crimp įrankius ir lituoklį su plonu antgaliu.

Patarimas: prieš lituodami centrinį kontaktą, įsitikinkite, kad kabelio ekranas nepaliečia centrinio laidininko – tai užtikrins stabilius parametrus ir išvengsite trumpojo jungimo. Visada naudokite šiam kabeliui tinkamus crimp įrankius, kad suspaudimas būtų tolygus.
