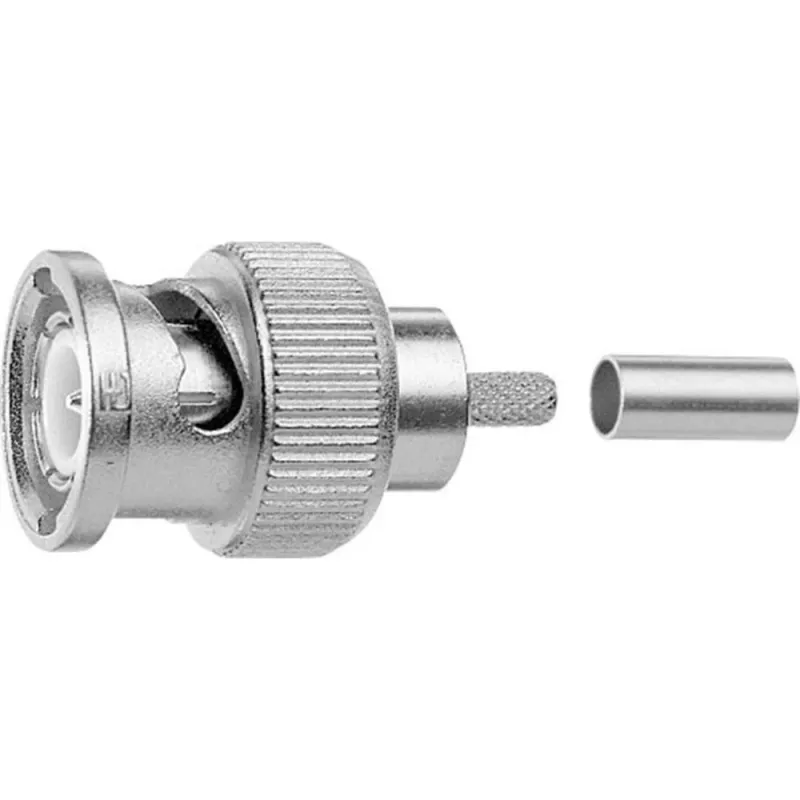

Telegärtner BNC kištukas, crimp tipo, 75 omų, Professional serijos, koaksialiniams kabeliams J01002A0073

Profesionalams, montuojantiems HDTV ir transliacijų signalų perdavimo linijas, reikalingi jungčių sprendimai, kurie užtikrintų stabilų ryšį ir ilgaamžiškumą. Telegärtner BNC kištukas su crimp tipo tvirtinimu iš Professional serijos yra sukurtas būtent tokiems reikalavimams – jis užtikrina patikimą 75 omų varžos suderinimą iki 3 GHz dažnių.

Privalumai

Tiksliai apdirbtas korpusas ir centrinis kontaktas užtikrina mažus nuostolius ir aukštą signalo kokybę. Crimp tipo tvirtinimas tiek centriniam laidininkui, tiek ekranavimui leidžia greitai ir patikimai sumontuoti kabelį, atsparų pakartotiniams prijungimams. Jungtis optimizuota 1,2 mm centrinio laidininko ir 4,8 mm dielektriko skersmens koaksialiniams kabeliams, todėl puikiai tinka RG-59 ir RG-6 tipo kabeliams, naudojamiems transliavimo ir vaizdo sistemose.

Kam skirta

• HDTV ir skaitmeninės vaizdo transliacijos įrangai
• Profesionalioms vaizdo signalų komutavimo ir maršrutizavimo sistemoms
• 75 omų koaksialinių kabelių mazgams studijose ir lauko sąlygomis

Pagrindinės specifikacijos

• Jungties tipas: BNC kištukas (male)
• Varža: 75 omų
• Dažnių diapazonas: nuo DC iki 3 GHz
• Atspindžio nuostoliai (HDTV): ≥ 28 dB @ 3 GHz
• Tvirtinimo būdas: crimp (centriniam laidininkui ir ekranavimui)
• Suderinamas centrinio laidininko skersmuo: 1,2 mm
• Suderinamas dielektriko skersmuo: 4,8 mm
• Korpuso orientacija: tiesi
• Montavimo tipas: ant kabelio

Naudojimo patarimai

Naudokite specialius BNC jungtims skirtus crimp įrankius, kad pasiektumėte nurodytus parametrus. Prieš montuodami patikrinkite kabelio matmenis – tai užtikrins tinkamą sujungimą ir signalo vientisumą.
