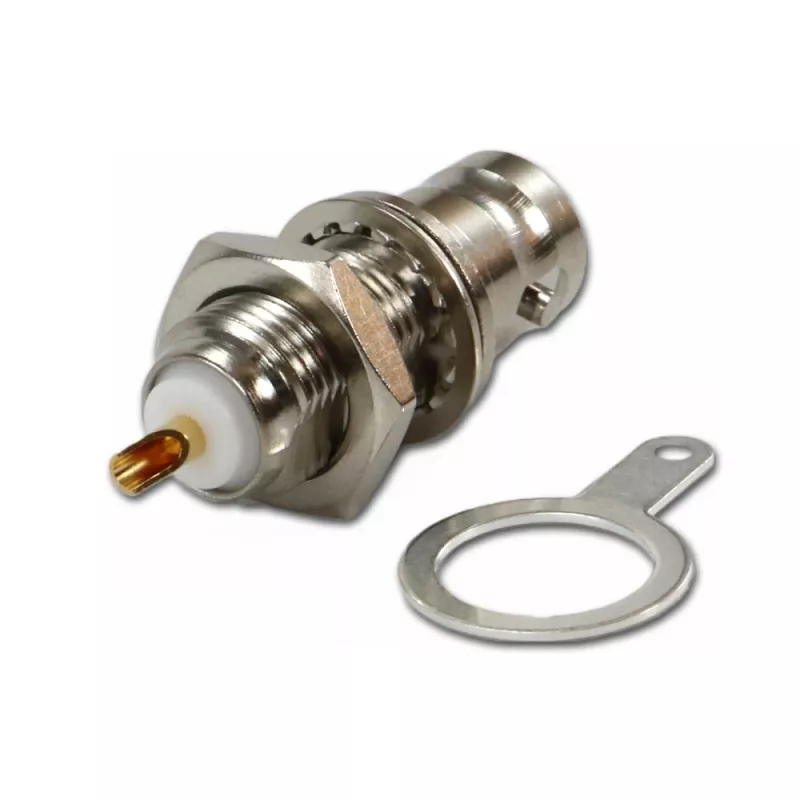

Telegärtner BNC panelinė jungtis, izoliuota 50 omų, baltos izoliacinės poveržlės, Z03 (J01001B1222)

Montuojant BNC jungtis metaliniuose skydeliuose dažnai atsiranda įžeminimo kilpos, kurios sukelia signalo trikdžius ir matavimo paklaidas. Telegärtner BNC panelinė jungtis su izoliuota konstrukcija ir baltomis izoliacinėmis poveržlėmis nutraukia nereikalingus įžeminimo kelius, išlaikydama stabilią 50 omų varžą. Tai leidžia išvengti trukdžių jautriuose matavimo ir transliavimo įrenginiuose.

Kam skirta

Technikams ir inžinieriams, kurie projektuoja, montuoja ar remontuoja RF įrangą, komutacines paneles ar bandymų stendus, kur reikalinga panelinė BNC jungtis su elektine izoliacija.

Pagrindinės savybės

• BNC lizdas (moteriškas) paneliniam montavimui
• Izoliuota konstrukcija su baltomis izoliacinėmis poveržlėmis
• 50 omų varža standartinėms RF reikmėms
• Litavimo prijungimas patikimam kontaktui
• Auksuotas centrinis kontaktas, nikeliuotas žalvarinis korpusas
• PTFE dielektrikas – maži nuostoliai ir aukšta temperatūrinė stabilumas
• Dažnių diapazonas nuo DC iki 4 GHz
• Įtampos vertė 500 V RMS
• Darbinė temperatūra nuo -55°C iki +155°C
• Atitinka RoHS reikalavimus

Specifikacijos

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Varža: 50 omų
• Montavimo tipas: panelinis
• Izoliacija: izoliuota
• Izoliacinės poveržlės: taip, baltos
• Prijungimo būdas: litavimas
• Kontakto danga: auksas (centrinis kontaktas)
• Korpuso danga: nikelis
• Korpuso medžiaga: žalvaris
• Dielektriko medžiaga: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampos vertė: 500 V RMS
• Temperatūrų diapazonas: -55°C iki +155°C
• Serija / žymėjimas: Z03

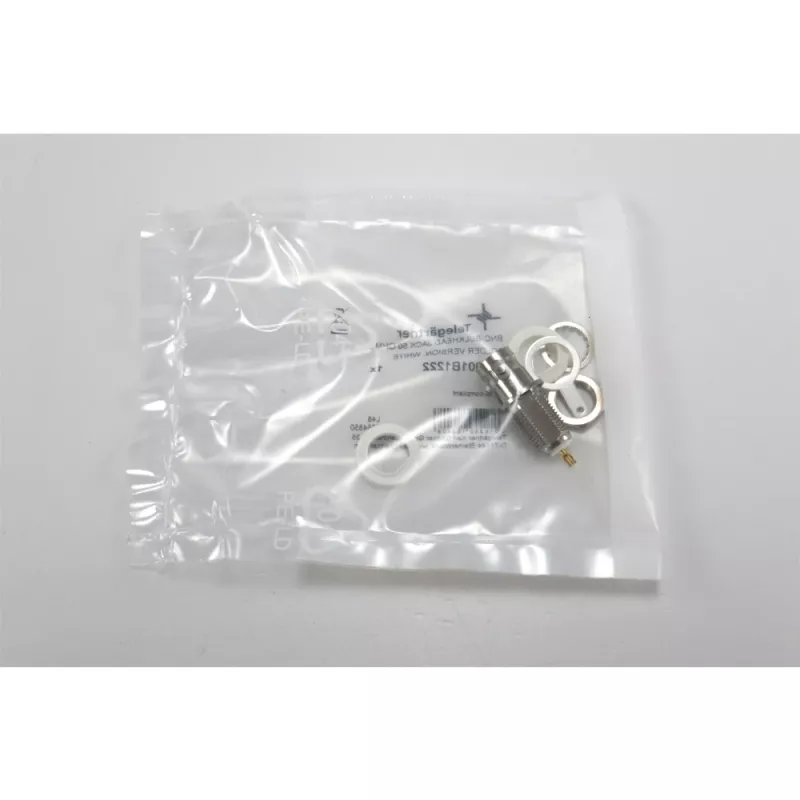

• Pakuotės kiekis: 1 vnt.

Naudojimo patarimai

Montuodami įsitikinkite, kad izoliacinės poveržlės teisingai uždėtos abiejose skydelio pusėse – taip išlaikysite izoliaciją. Veržlę priveržkite tinkamu momentu, kad nepažeistumėte PTFE dielektriko. Siekdami geriausios signalo kokybės, naudokite aukštos kokybės 50 omų koaksialinį kabelį ir tinkamai lituokite.

Patarimas: jei montuojate kelių jungčių panelei, pažymėkite izoliuotas ir neizoliuotas jungtis, kad išvengtumėte netyčinio įžeminimo. Periodiškai patikrinkite, ar poveržlės nesusidėvėjo – tai užtikrins ilgaamžiškumą ir stabilų ryšį.
