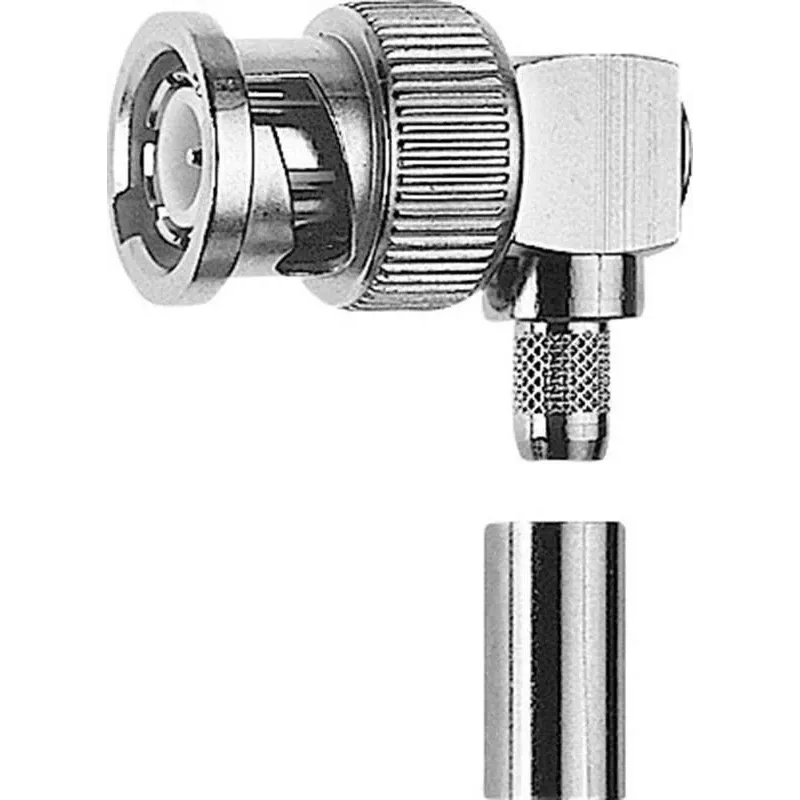

Telegärtner BNC tiesiojo kampo krimpinis kištukas 75 Ohm, RG-179B/U, G04 J01002A0027

Montuotojams, dirbantiems su vaizdo, transliavimo, CCTV ir RF sistemomis, tenka susidurti su ankštomis instaliacijos vietomis, kur tiesūs BNC jungtys sukelia per didelį kabelio lenkimą. Telegärtner BNC tiesiojo kampo krimpinis kištukas su 75 Ohm varža išsprendžia šią problemą – jo kampinė konstrukcija leidžia tvarkingai išvedžioti kabelį už įrangos ar spintose.

Privalumai, svarbūs profesionalams

• Kampinė BNC kištuko konstrukcija – idealiai tinka vietose, kur tiesi jungtis netelpa arba kabelį reikia lenkti per smarkiai.
• Krimpinis išorinio laidininko ir lituojamas vidinio laidininko sujungimas užtikrina patikimą ir ilgaamžį kontaktą, atsparų ištraukimui.
• Suderinamas su RG-179B/U, RG-187A/U, RG-316, RG-316D ir EN 50117 C04 kabeliais – lankstus sprendimas įvairiems projektams.
• Nikeliuotas žalvarinis korpusas, auksuotas žalvarinis kontaktas ir PTFE izoliatorius – medžiagos, užtikrinančios stabilų signalą ir atsparumą aplinkos poveikiui.
• Dažnių diapazonas nuo DC iki 1 GHz, atspindžio nuostoliai ≥ 26 dB @ 1 GHz – tinkama net reikliems RF taikymams.

Kam skirtas

Šis kištukas skirtas montuotojams, sistemų integratoriams ir techninės priežiūros specialistams, kurie dirba su 75 omų koaksialinėmis sistemomis: vaizdo stebėjimo kameromis, vaizdo signalo paskirstymu, transliavimo įranga ar laboratoriniais RF matavimais. Dėl kompaktiško kampinio profilio jis ypač praverčia montuojant įrangą rack spintose arba prie sienų, kur kiekvienas milimetras yra svarbus.

Pagrindinės specifikacijos

• Jungties tipas: BNC
• Jungties stilius: tiesiojo kampo kištukas
• Varža: 75 Ohm
• Sujungimas: krimpinis (išorinis), lituojamas (vidinis)
• Kabelių grupė: G04
• Suderinami kabeliai: RG-179B/U, RG-187A/U, RG-316, RG-316D, EN 50117 C04, EN 50117 C04-2
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC – 1 GHz
• Atspindžio nuostoliai: ≥ 26 dB @ 1 GHz
• Dielektrinė atsparumas įtampai: 1500 Veff
• Darbinė temperatūra: -40 °C iki +85 °C

Kaip naudoti

Prieš montuodami įsitikinkite, kad kabelis atitinka reikiamą tipą (pvz., RG-179B/U). Nuimkite išorinę izoliaciją ir ekraną taip, kad atidengtumėte reikiamą ilgį vidinio laidininko ir išorinio ekrano. Užmaukite krimpinę movą ant kabelio, tada įstatykite kabelį į jungtį. Vidinis laidininkas lituojamas, o išorinis ekranas suspaudžiamas krimpimo įrankiu. Patikrinkite, ar jungtis tvirtai laikosi ir ar nėra trumpojo jungimo. Rekomenduojama naudoti tinkamo dydžio krimpimo įrankį, kad būtų užtikrintas patikimas sujungimas.

Praktiniai patarimai

Naudokite tik kabeliui tinkantį krimpinį įrankį – netinkamas įrankis gali pažeisti jungtį arba užtikrinti nepakankamą kontaktą. Litavimo metu nenaudokite per daug lydmetalio, kad neišsilietų į izoliatorių. Jei montuojate lauke, papildomai apsaugokite jungtį nuo drėgmės. Reguliariai tikrinkite atspindžio nuostolius, ypač jei signalo kokybė prastėja.
