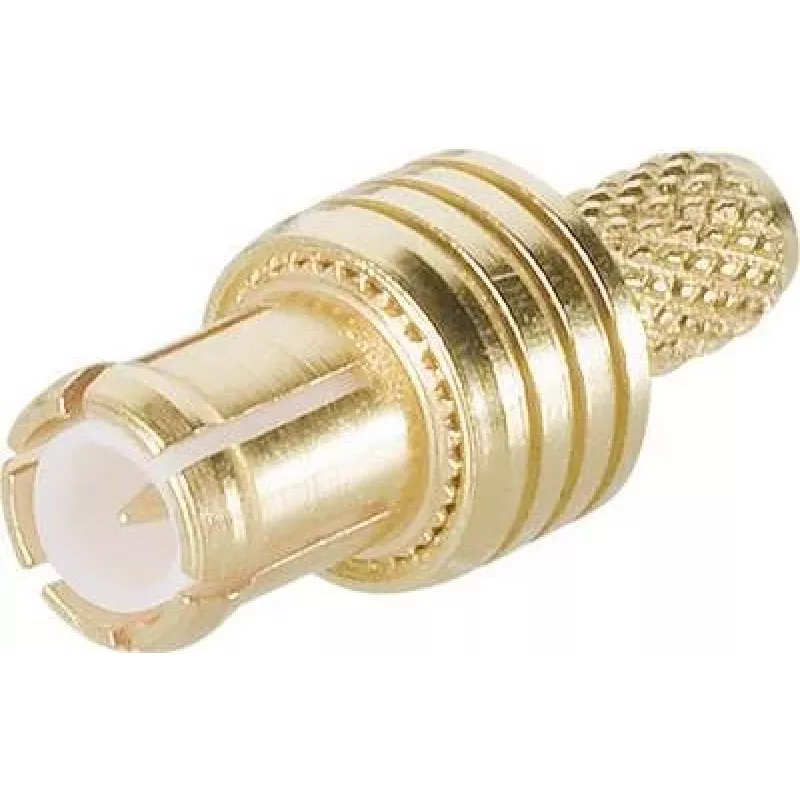

TELEGÄRTNER MCX tiesus kištukas 50 omų, crimp/lituoti, RG174/RG188/RG316

6 GHz dažnių ruožas ir ≤ 1,3 VSWR – tokie parametrai išskiria TELEGÄRTNER MCX tiesų kištuką, skirtą 50 omų koaksialiniams kabeliams. Profesionalams, dirbantiems su RF matavimo įranga ar belaidėmis sistemomis, tai reiškia stabilų signalą ir mažus nuostolius net kompaktiškuose mazguose.

Kodėl verta rinktis

Auksu dengtas žalvarinis korpusas ir centrinis kontaktas atsparūs korozijai, užtikrina ilgaamžiškumą ir pakartojamą mažo nuostolio jungtį. PTFE izoliatorius išlaiko stabilias elektrines savybes plačiame temperatūrų diapazone – nuo -55 °C iki +155 °C. Crimp ir litavimo tvirtinimas sukuria patikimą mechaninį bei elektrinį ryšį su lanksčiais kabeliais.

Techniniai duomenys

• Jungties serija: MCX
• Jungties tipas: kištukas (vyriškas)
• Korpuso forma: tiesus
• Impedansas: 50 omų
• Dažnių ruožas: DC–6 GHz
• VSWR esant 6 GHz: ≤ 1,3
• Suderinami kabeliai: RG 174 A/U, RG 188 A/U, RG 316 /U, LMR-100A
• Tvirtinimas: crimp (išorinis), litavimas (centrinis)
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Izoliacijos varža: ≥ 1 GΩ
• Dielektrinė bandymo įtampa: 750 Veff
• Centrinio kontakto varža: ≤ 5 mΩ
• Išorinio kontakto varža: ≤ 2,5 mΩ

Kam tinka

• RF bandymų ir matavimų stendams
• Kompaktiškoms antenų jungtims
• Individualiems kabelių mazgams belaidėse sistemose

Naudojimas

Nuimkite kabelio izoliaciją pagal crimp įrankio reikalavimus, užmaukite crimp žiedą, įstatykite centrinį laidininką į kontaktą ir lituokite, tada užspauskite išorinį ekraną crimp įrankiu. MCX sąsaja yra snap-on tipo – greitai prijungiama ir atjungiama, išlaikant stabilų ryšį iki 6 GHz.

Patarimas: prieš lituodami centrinį kontaktą, įsitikinkite, kad kabelio ekranas tolygiai apgaubia izoliatorių – taip išvengsite varžos šuolių. Naudokite tik MCX suderinamus įrankius, kad nepažeistumėte auksuoto korpuso.
