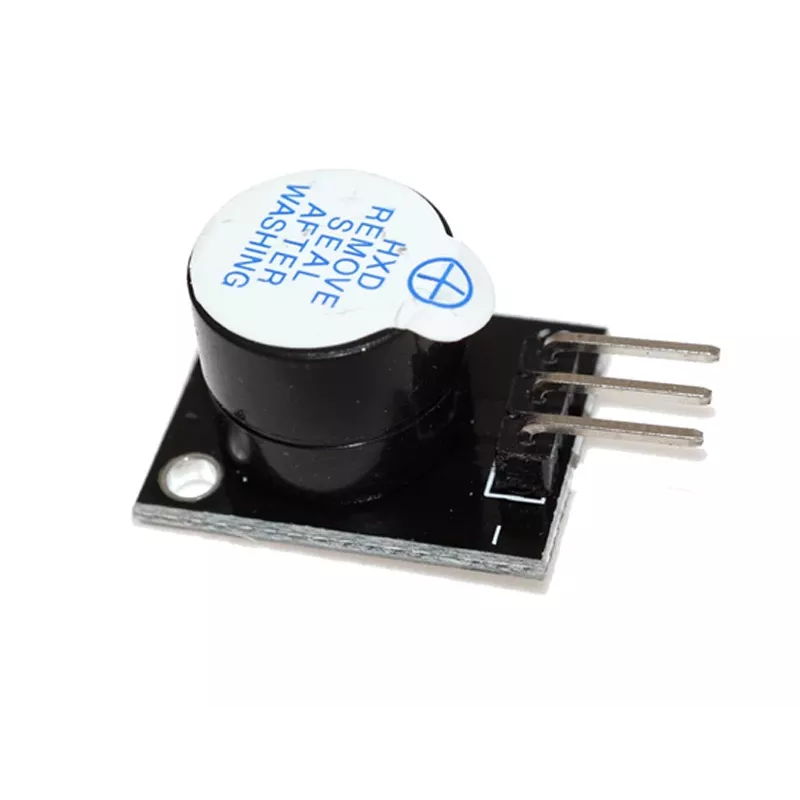

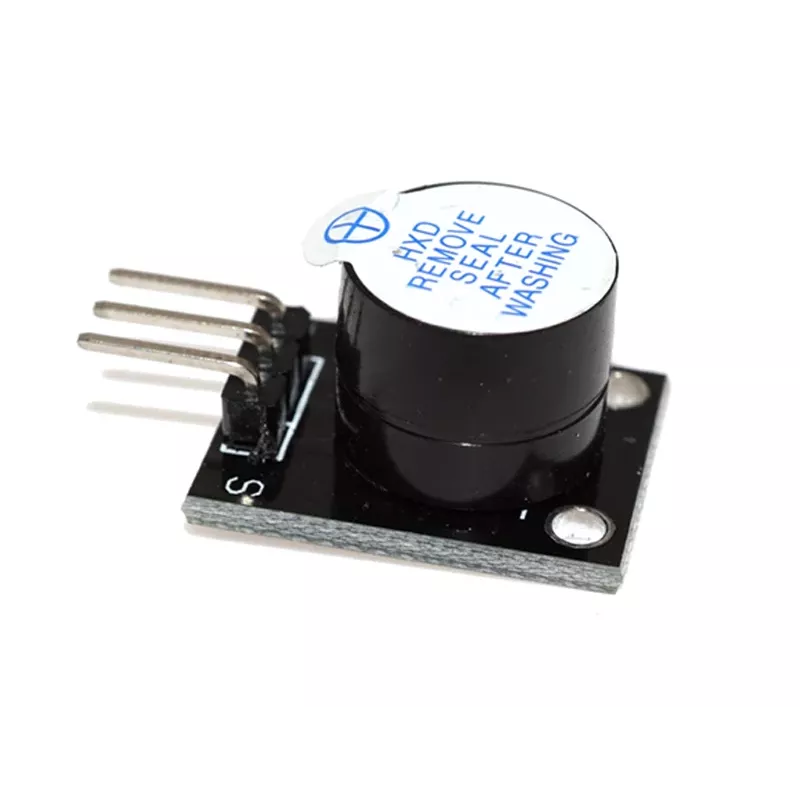

ALLNET 4duino Active Buzzer modulis (ALL_OY_3153)

Kai jūsų sistema turi pranešti apie įvykį aiškiu, pastoviu tonu, šis aktyvus garsinis signalas iš ALLNET yra patikimas sprendimas. Nereikia sudėtingo PWM valdymo – pakanka skaitmeninio aukšto lygio signalo, ir modulis iškart skleidžia 2,5 kHz garsą, tinkamą aliarmams, laikmačiams ar būsenos indikacijai.

Privalumai profesionalams

Aktyvus generatorius užtikrina stabilų dažnį be papildomo programavimo, o garso slėgio lygis >85 dB (10 cm atstumu) garantuoja girdimumą net triukšmingoje aplinkoje. Modulis veikia tiek 3,3 V, tiek 5 V logikos lygiais, todėl tinka tiek senesnėms, tiek naujoms platformoms. Kompaktiški 18,5 x 15 mm matmenys leidžia lengvai integruoti į duonos lentas arba galutinius gaminius.

Kam tinka

• „Arduino“ ir suderinamoms plokštėms
• „Raspberry Pi“ GPIO projektams
• ESP32 ir ESP8266 įrenginiams
• STM32 ir kitoms mikrovaldiklių sistemoms
• Signalizacijoms, laikmačiams ir būsenos indikatoriams
• Mokomosiems elektronikos rinkiniams

Pagrindinės specifikacijos

• Tipas: aktyvus (įmontuotas generatorius)
• Maitinimo įtampa: 3,3–5 V DC
• Srovės suvartojimas: <30 mA
• Dažnis: ~2,5 kHz (fiksuotas)
• Garso slėgis: >85 dB (10 cm)
• Valdymas: skaitmeninis I/O (HIGH = įjungta, LOW = išjungta)
• Išvadai: 3 (VCC, GND, Signal)

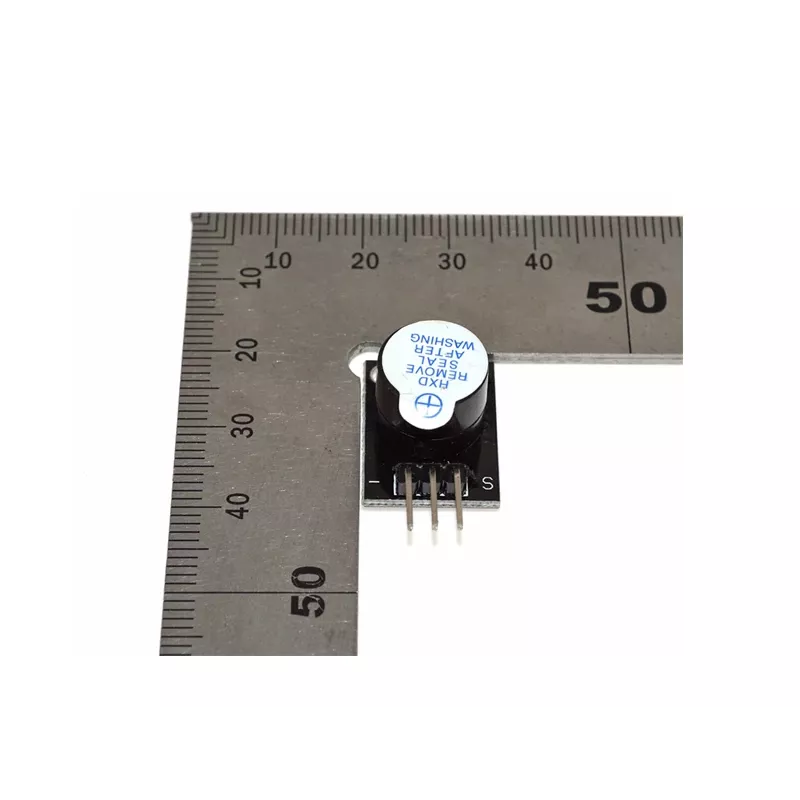

• Matmenys: 18,5 mm x 15 mm
• Darbinė temperatūra: nuo –20 °C iki +70 °C
• Montavimas: kiauryminiai išvadai duonos lentai / PCB
• Modulio žymuo: OY-3153

Rekomendacijos

Signal išvadą junkite prie mikrovaldiklio skaitmeninio išėjimo. Paprastai papildomo rezistoriaus nereikia, tačiau kai kurioms 3,3 V plokštėms gali prireikti srovės ribotuvo. Šis modulis nėra skirtas kintamo dažnio garsams – melodijoms rinkitės pasyvų garsinį signalą.
