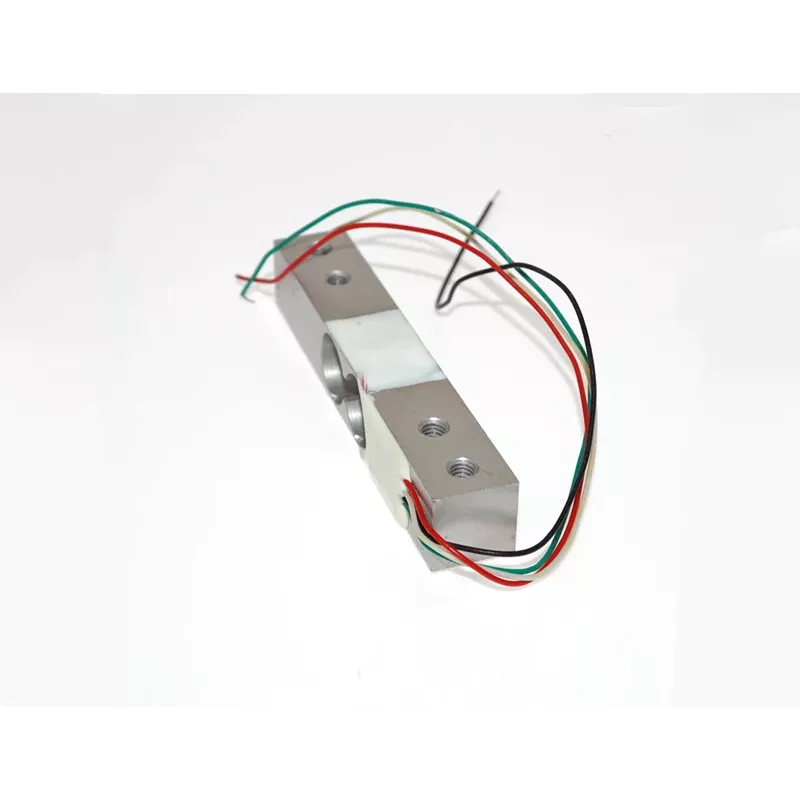

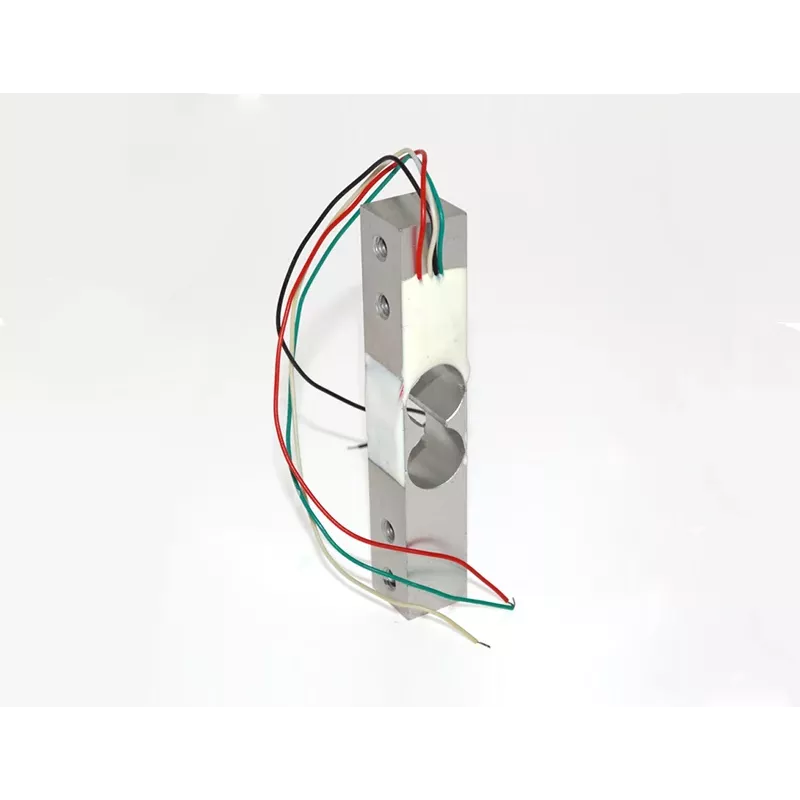

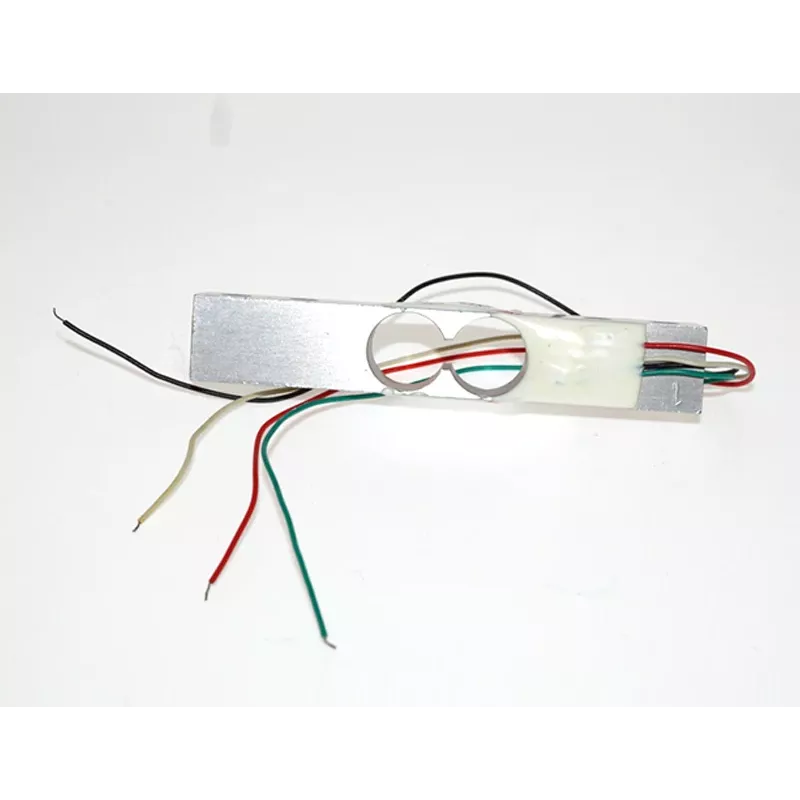

ALLNET 4duino virtuvinių svarstyklių jutiklis 1 kg svėrimo apkrovai (ALL_OY_3479)

Jei kuriate sveriančius įrenginius arba integruojate svorio matavimą į „Arduino“, „Raspberry Pi“ ar „ESP32“ projektus, šis rinkinys suteikia patikimą ir tikslią matavimo bazę. ALLNET 4duino 1 kg apkrovos jutiklis (ALL_OY_3479) su HX711 24 bitų ADC moduliu yra paruoštas montuoti ir lengvai integruojamas į įvairias sistemas – nuo naminių svarstyklių iki pramoninės automatikos prototipų.

Privalumai profesionalui

Didelė 24 bitų ADC skiriamoji geba užtikrina tikslius svorio rodmenis, o dviejų laidų nuoseklioji sąsaja palengvina integraciją. Aliumininė apkrovos ląstelė atlaiko 150 % saugią perkrovą, o kompaktiški matmenys leidžia montuoti net ir ribotos erdvės projektuose. Rinkinys tinka tiek mokymo tikslams, tiek realiems pramoniniams sprendimams.

Kam šis jutiklis tinka

• „Pasidaryk pats“ virtuvinėms svarstyklėms
• Pramoninėms valdymo sistemoms
• Svorio matavimo projektams su mikrovaldikliais
• Švietimo STEM rinkiniams
• „Arduino“ ir „Raspberry Pi“ eksperimentams

Pagrindinės specifikacijos

• Gaminio tipas: Apkrovos ląstelės svorio jutiklio rinkinys
• Matavimo diapazonas: 1 kg (1000 g)
• ADC skiriamoji geba: 24 bitai
• Suderinamumas su mikrovaldikliais: Arduino, Raspberry Pi, ESP32/ESP8266
• Maitinimo įtampa (HX711 modulis): 2,7 V – 5,5 V DC
• Apkrovos ląstelės žadinimo įtampa: Integruota 5 V DC (iš HX711 modulio)
• Duomenų išvedimo dažnis: Pasirenkamas 10 SPS / 80 SPS
• Ryšio sąsaja: 2 laidų nuoseklioji (DATA, CLK)
• Apkrovos ląstelės laidų sujungimas: 4 laidai (Raudonas: E+, Juodas: E-, Žalias: S+, Baltas: S-)
• Apkrovos ląstelės medžiaga: Aliuminio lydinys
• Apkrovos ląstelės išėjimo jautrumas: 1,0 ± 0,1 mV/V
• Tikslumo klasė: C2 (paprastai ±0,03 % F.S.)
• Darbinės temperatūros diapazonas: -20 °C iki +60 °C
• Saugi perkrova: 150 % vardinės talpos
• Apkrovos ląstelės matmenys (apytiksliai): 80 x 12,7 x 12,7 mm
• HX711 modulio matmenys (apytiksliai): 38 x 21 x 10 mm

Rekomendacijos

Norėdami gauti geriausius rezultatus, naudokite stabilų maitinimo šaltinį ir vadovaukitės pateikta laidų schema. Prieš pirmą naudojimą atlikite kalibravimą. Jutiklis skirtas naudoti tik patalpose.
