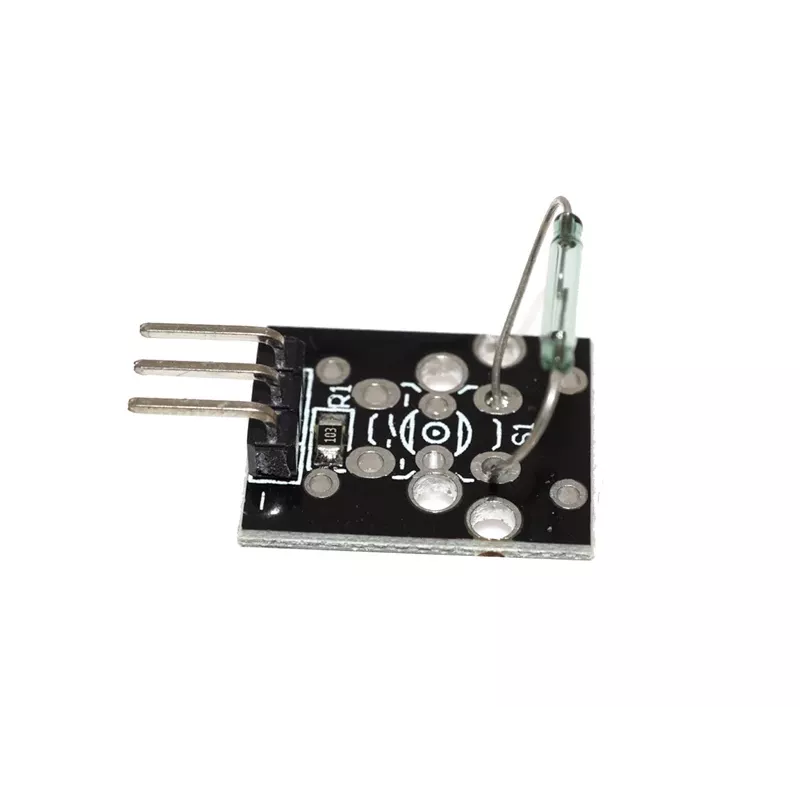

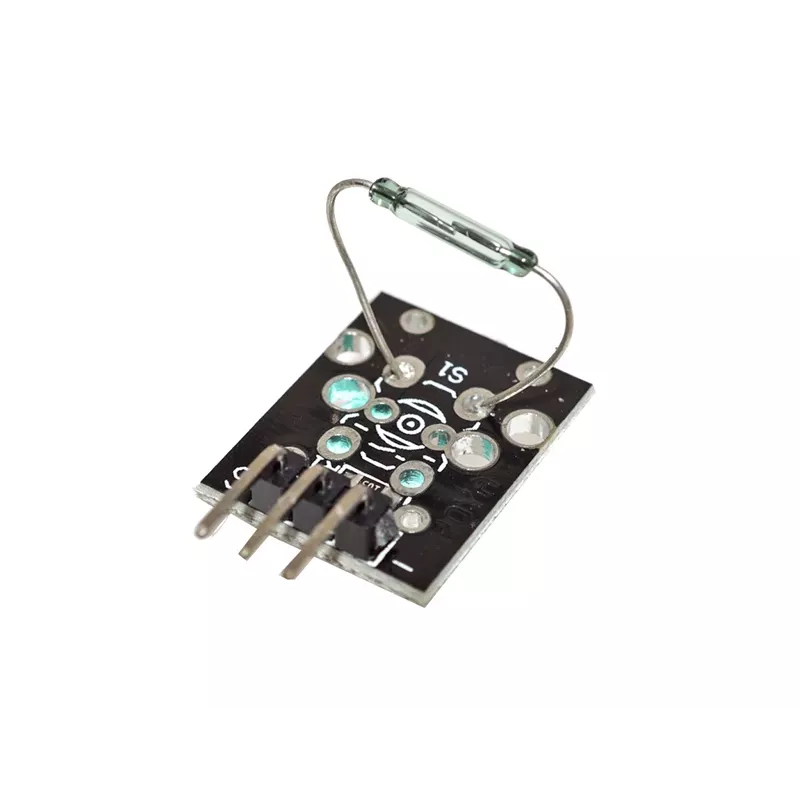

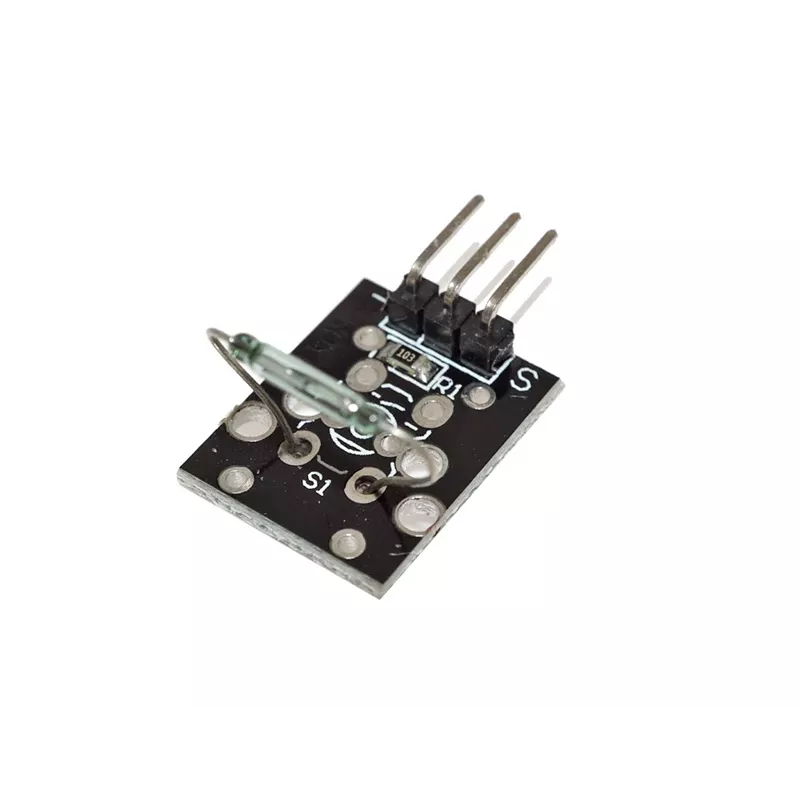

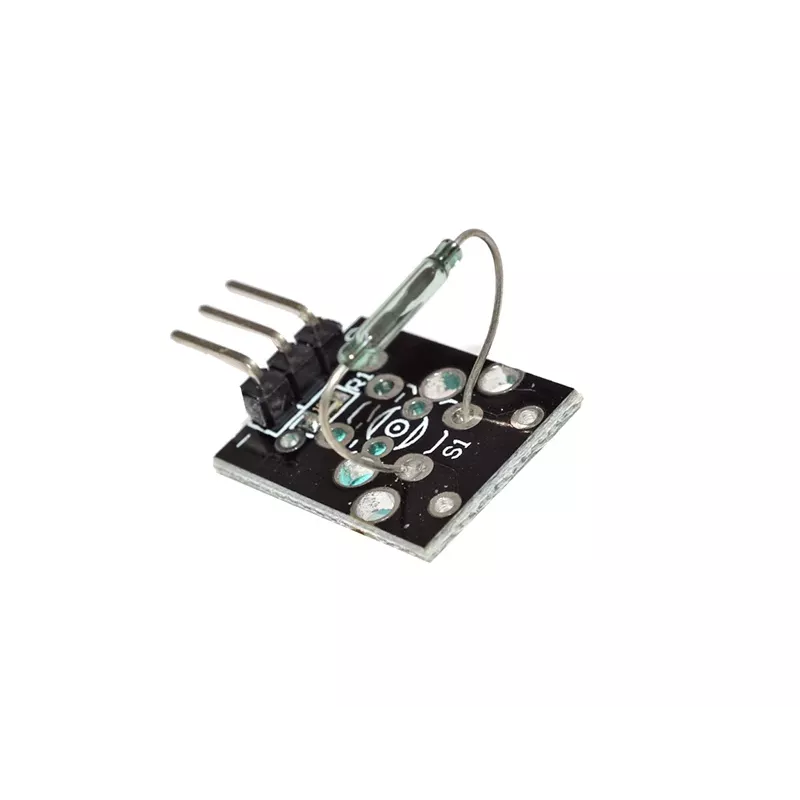

ALLNET 4duino Magnetic Reed Sensor for Smart Car (ALL_OY_3440)

Kuriant išmanųjį automobilį ar automatizavimo sistemą, patikimas ir tikslus magnetinio lauko detektorius yra būtinas. Šis ALLNET 4duino Magnetic Reed Sensor modulis suteikia paprastą skaitmeninį signalą, kai tik priartinamas magnetas – jokio triukšmo, jokio papildomo apdorojimo. Tiesiog prijunkite prie bet kurio mikrovaldiklio ir gaukite aiškų aukštos/žemos įtampos lygį.

Privalumai profesionalui

Modulio veikimas pagrįstas reed jungikliu – mechaniniu kontaktu, kuris užsidaro tik esant magnetiniam laukui. Tai užtikrina itin mažą energijos sąnaudą ir ilgaamžiškumą, o reakcijos laikas nesiekia 1 ms. Trys moduliai komplekte leidžia vienu metu išbandyti kelias koncepcijas arba turėti atsarginių dalių. Darbinė įtampa nuo 3,3 V iki 5 V DC reiškia, kad modulis tinka tiek 3,3 V, tiek 5 V logikos sistemoms be papildomų keitiklių.

Kam šis sprendimas tinka

• Išmaniųjų automobilių kliūčių aptikimui ir linijos sekimui
• Durų ir langų signalizacijoms
• Pozicijos ir galinių jungiklių funkcijoms automatikoje
• Magnetinio lauko buvimo detekcijai mokymo projektuose
• Platformoms: Arduino, Raspberry Pi, ESP32, ESP8266

Pagrindinės specifikacijos

• Tipas: Reed jungiklis, paprastai atviras (NO)
• Išėjimas: Skaitmeninis (HIGH/LOW)
• Maitinimas: 3,3–5 V DC
• Maks. perjungimo įtampa: 100 V DC
• Maks. perjungimo srovė: 0,5 A
• Maks. galia: 10 W
• Jutimo atstumas: 5–15 mm (priklauso nuo magneto stiprumo)
• Reakcijos laikas: <1 ms
• Darbinė temperatūra: –20 °C iki +85 °C
• Matmenys: 32 × 14 × 7 mm
• Tvirtinimo angos: 2 (skersmuo ~3 mm)
• Kiekis pakuotėje: 3 vnt.

Kaip naudoti

Prijunkite VCC prie 3,3 V arba 5 V, GND prie bendros masės, o skaitmeninį išėjimą (DO) prie mikrovaldiklio skaitmeninio įėjimo. Kai magnetinis laukas priartinamas, išėjime atsiranda aukštas lygis (arba žemas, priklausomai nuo konfigūracijos). Modulis jau turi įmontuotą rezistorių, todėl nereikia papildomų išorinių komponentų.

Patarimas: norėdami padidinti jutimo atstumą, naudokite neodimio magnetą. Modulį galite montuoti ant judančių dalių, tačiau venkite per didelės mechaninės apkrovos – reed jungiklis yra stiklinis vamzdelis. Tikrinkite jungtis prieš nuolatinį naudojimą.
