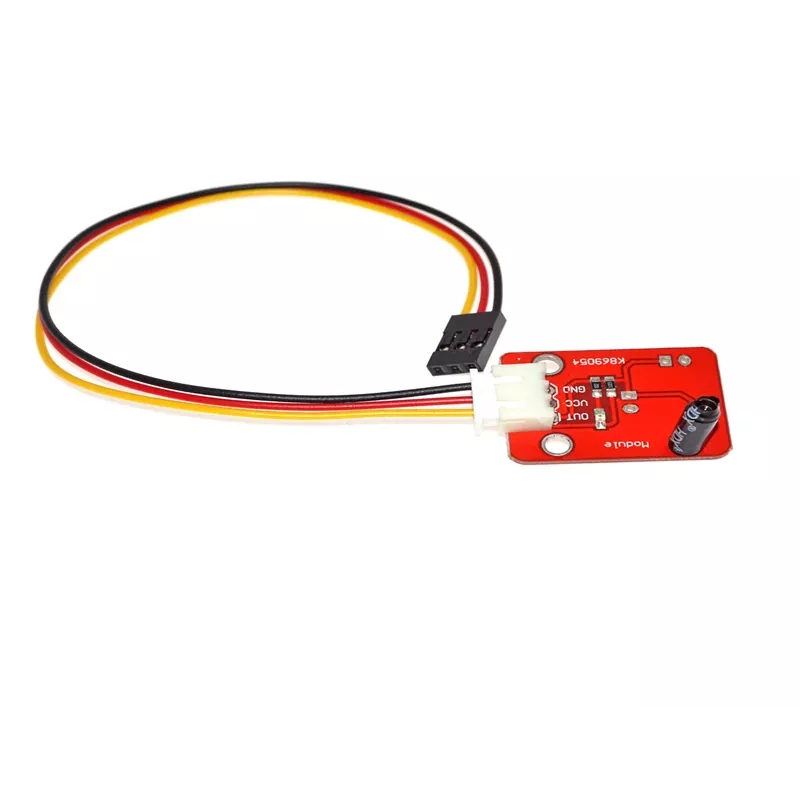

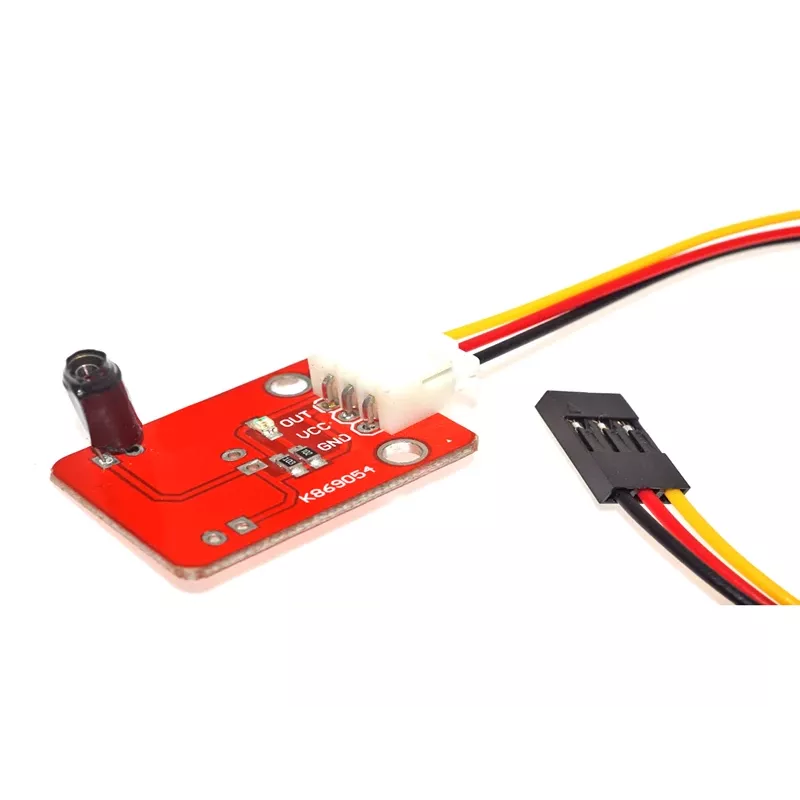

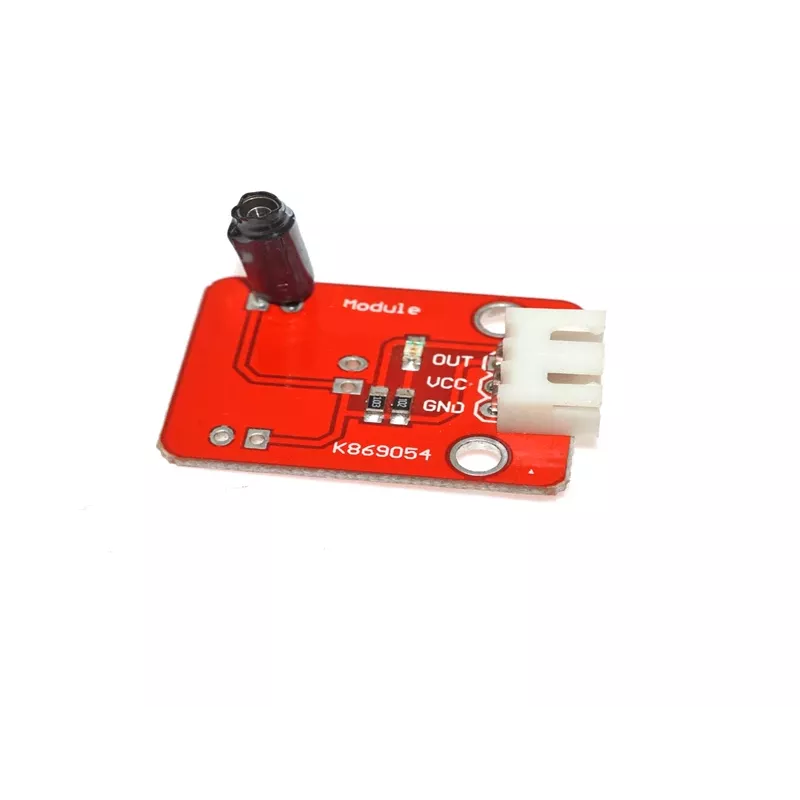

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1)

Kai jūsų sistema turi reaguoti į vibraciją ar smūgį, šis modulis užtikrina patikimą skaitmeninį signalą be papildomo apdorojimo. ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1) su SW-420 jutikliu ir LM393 komparatoriumi tinka apsaugos sistemoms, judesio detekcijai ir smūgio fiksavimui projektuose su Arduino, Raspberry Pi ar kitais mikrovaldikliais.

Privalumai profesionalui

Modulis turi skaitmeninį TTL išėjimą, todėl lengvai integruojamas tiek su 3,3 V, tiek su 5 V logika. Įmontuotas potenciometras leidžia tiksliai nustatyti jautrumo slenkstį pagal konkrečią užduotį. Mažos energijos sąnaudos ir greitas atsako laikas užtikrina stabilų darbą baterijomis maitinamose ar realaus laiko sistemose.

Kam šis modulis tinka

• Vibracijos ir smūgio detekcija apsaugos sistemose
• Judėjimu aktyvuojamas apšvietimas ar signalizacija
• Smūgio fiksavimas robotikoje ir automatikoje
• Mokomieji projektai su Arduino ar Raspberry Pi

Pagrindinės specifikacijos

• Jutiklio mikroschema: SW-420
• Komparatoriaus mikroschema: LM393
• Maitinimo įtampa: 3,3 V – 5 V DC
• Išėjimo tipas: skaitmeninis (DO), aktyvus žemas lygis vibracijos metu
• Jautrumo reguliavimas: taip, potenciometru
• Indikatoriniai LED: maitinimo ir skaitmeninio išėjimo
• Sąsajos kontaktai: VCC, GND, DO
• Ramybės srovė: ~5 mA
• Aktyvi srovė: ~15 mA
• Tvirtinimo anga: 1x M3
• Matmenys: 32 mm x 14 mm
• Darbinė temperatūra: nuo -10 °C iki +50 °C

Rekomendacijos

Modulį tvirtinkite per M3 angą, kad būtų užtikrintas stabilus kontaktas su tiriamu paviršiumi. Jautrumą reguliuokite bandymų metu, stebėdami išėjimo signalą. Jei jūsų mikrovaldiklio įėjimui reikalingas išorinis traukimo rezistorius, prijunkite jį prie DO kaiščio.
