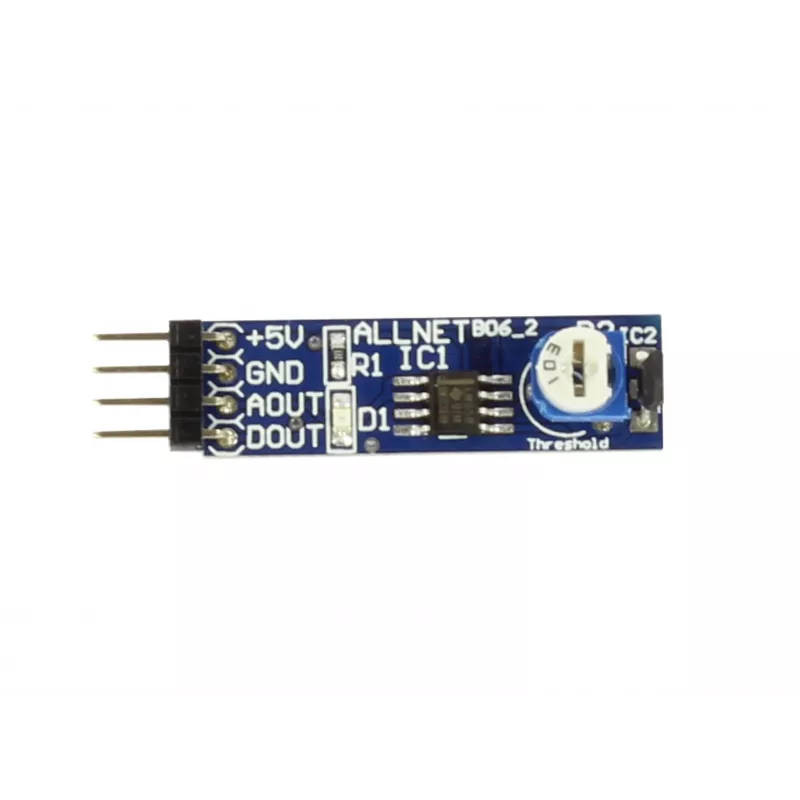

ALLNET 4duino Hall TTL jutiklis (4duino_B06)

Magnetinio lauko aptikimas „pasidaryk pats“ elektronikos projektuose dažnai reikalauja sudėtingų grandinių ir papildomų komponentų. ALLNET 4duino Hall TTL jutiklis supaprastina šį procesą – tai paruoštas naudoti skaitmeninis Holo efekto jutiklio modulis, išvedantis švarų TTL signalą, todėl jį lengva integruoti su mikrovaldikliais, tokiais kaip Arduino ir Raspberry Pi.

Kam jis skirtas

Šis jutiklis idealiai tinka hobistams, pedagogams ir inžinieriams, dirbantiems su automatika, robotika ar padėties nustatymo projektais. Jis ypač naudingas bekontakčio perjungimo programose, kuriose svarbu išvengti mechaninio nusidėvėjimo, pavyzdžiui, durų jutikliams, apsisukimų dažnio matavimui ar artumo aptikimui.

Pagrindinės savybės

• Skaitmeninė TTL išvestis tiesioginiam prijungimui prie mikrovaldiklio GPIO kontaktų
• Platus darbinės įtampos diapazonas: 3,3 V – 5 V nuolatinė srovė, suderinama su įprastomis kūrimo plokštėmis
• Įmontuotas LM393 komparatorius ir 3144 Holo jungiklis patikimam magnetinio lauko aptikimui
• Du indikatoriniai šviesos diodai: maitinimo ir aptikimo būsenos
• Integruota histerezė užtikrina stabilų perjungimą be klaidingų signalų
• Kompaktiškas modulis su tvirtinimo angomis, kad būtų lengva montuoti

Specifikacijos

• Jutiklio tipas: Holo efekto jutiklis
• Išvesties tipas: skaitmeninė TTL (LOW, kai aptinkamas magnetinis laukas)
• Darbinė įtampa: 3,3 V – 5 V nuolatinė srovė
• Srovės suvartojimas: < 10 mA
• Darbinė temperatūra: nuo -20 °C iki +85 °C
• Kontaktų skaičius: 3 (VCC, GND, DOUT)
• Matmenys: 32 mm x 14 mm x 5 mm (apytiksliai)
• Svoris: 3 g (apytiksliai)

Patarimai

Padėkite jutiklį arti magneto, kad užtikrintumėte patikimą aptikimą, ir įsitikinkite, kad magneto poliškumas yra teisingas. Naudokite įmontuotą šviesos diodą aptikimui patikrinti bandymų metu. Triukšmingoje aplinkoje apsvarstykite galimybę pridėti nedidelį kondensatorių prie maitinimo šaltinio, kad stabilizuotumėte išvestį.
