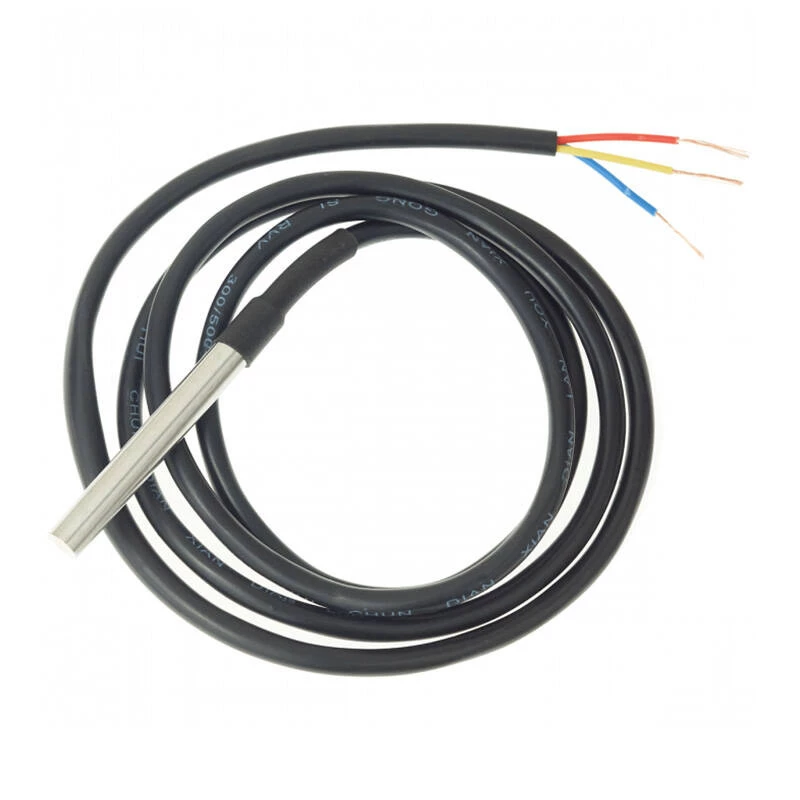

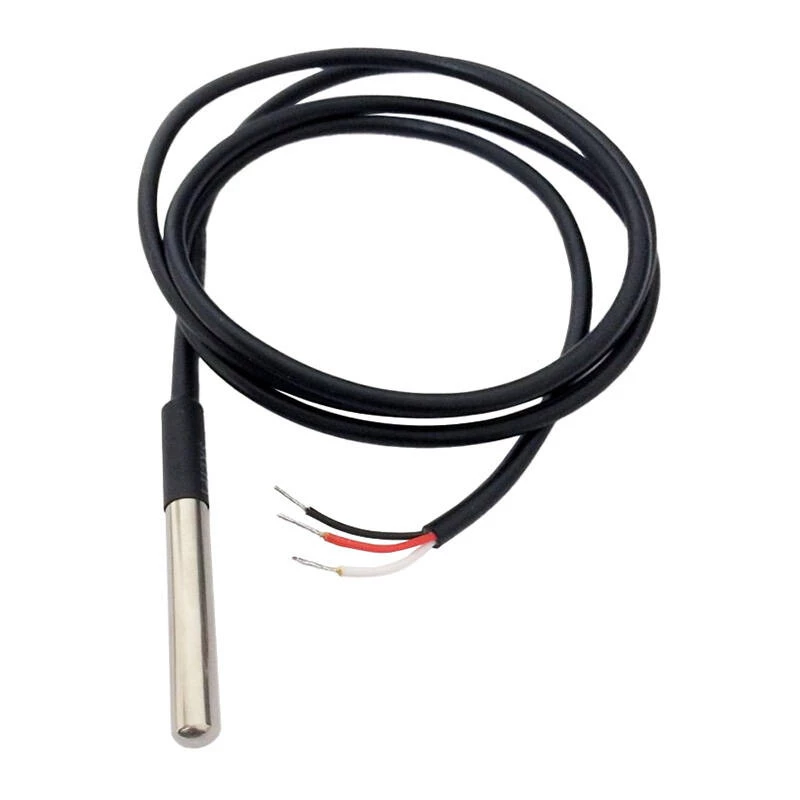

Temperatūros jutiklis Shelly DS18B20 su 3 m kabeliu

Laidinis temperatūros jutiklis Shelly DS18B20 su 3 m kabeliu suteikia vieno taško skaitmeninius temperatūros rodmenis, naudodamas DS18B20 jutiklio elementą. Sukurtas prijungti prie suderinamų Shelly įrenginių ir kitų valdiklių, palaikančių DS18B20 jutiklį, šis zondas leidžia nuotoliniu būdu stebėti temperatūrą kompaktiškoje, kabeliu montuojamoje formoje. 3 m kabelis užtikrina lankstų išdėstymą sistemose, kuriose pagrindinis valdiklis yra atokiau nuo matavimo taško. Jutiklis tinkamas naudoti patalpose ir apsaugotose lauko vietose, kai apsaugotas nuo tiesioginio vandens patekimo ir didelių mechaninių apkrovų.

Privalumai

Shelly DS18B20 jutiklis pateikia tikslius skaitmeninius temperatūros matavimus su paprastu laidų prijungimu ir patikimu ryšiu per jutiklio sąsają. 3 m kabelis suteikia pasiekiamumą montuojant ŠVOK sistemose, korpusuose, prietaisuose ar mažose aplinkos zonose. Dėl DS18B20 elemento užtikrinamas platus suderinamumas su įvairiais valdikliais ir nuspėjamas šiluminis veikimas įprastuose aplinkos temperatūrų diapazonuose. Kompaktiškas zondo antgalis ir lankstus kabelis leidžia lengvai pastatyti ortakiuose, rezervuaruose ar ankštose erdvėse, sumažinant montavimo sudėtingumą.

Tinka

• ŠVOK temperatūros stebėjimui ir valdymui
• Akvariumų ir terariumų temperatūros matavimui
• Šaldytuvų, šaldiklių ir šaltų sandėlių stebėjimui
• Šiltnamių ar smulkaus žemės ūkio temperatūros jutimui
• Įterptiniams projektams ir valdikliams, suderinamiems su DS18B20

Pagrindinės techninės specifikacijos

• Jutiklio tipas: DS18B20 skaitmeninis temperatūros jutiklio elementas
• Kabelio ilgis: 3 metrai, lanksti izoliuota laida
• Matavimo diapazonas: tipinis DS18B20 veikimo diapazonas (-55 °C iki +125 °C), geriausias tikslumas įprastuose aplinkos diapazonuose
• Rezoliucija: iki 12 bitų konversijos (priklausomai nuo įrenginio, kai naudojamas su suderinamu valdikliu)
• Sąsaja: vienos vielos skaitmeninė magistralė, suderinama su DS18B20 protokolu
• Zondo forma: sandarus zondo antgalis su pritvirtintu kabeliu nuotoliniam išdėstymui

Kaip naudoti

Prijunkite Shelly DS18B20 jutiklį prie suderinamo Shelly įrenginio ar valdiklio, vadovaudamiesi valdiklio laidų schema, skirta DS18B20 zondui: prijunkite duomenų laidą prie nurodyto jutiklio įėjimo, o maitinimą ir įžeminimą prijunkite pagal pagrindinio įrenginio reikalavimus. Įstatykite zondo antgalį matavimo taške ir pritvirtinkite kabelį, kad išvengtumėte įtempimo ant jutiklio jungties. Po prijungimo sukonfigūruokite pagrindinį įrenginį skaityti temperatūrą iš DS18B20 įėjimo ir pasirinkite tinkamą rezoliuciją arba atrankos intervalą, kaip palaiko valdiklis. Patikrinkite rodmenis pagrindinio įrenginio sąsajoje ir po pastatymo leiskite trumpam stabilizavimo laikotarpiui, kad būtų užtikrintas tikslus matavimas.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, venkite kabelio jungties ar zondo antgalio tiesioginio panardinimo į atvirą vandenį, nebent pagrindinio įrenginio dokumentacija nurodo tinkamumą panardinimui. Nutieskite kabelį atokiau nuo stiprių šilumos šaltinių ar judančių dalių ir pritvirtinkite, kad išvengtumėte mechaninių apkrovų. Naudojant lauke ar drėgnoje aplinkoje, papildomai apsaugokite (pvz., apsaugine įvore ar kanalu) kabelio įvadus. Kalibruokite ir patikrinkite rodmenis pagrindinėje sistemoje, kai reikalingas tikslus temperatūros valdymas.
