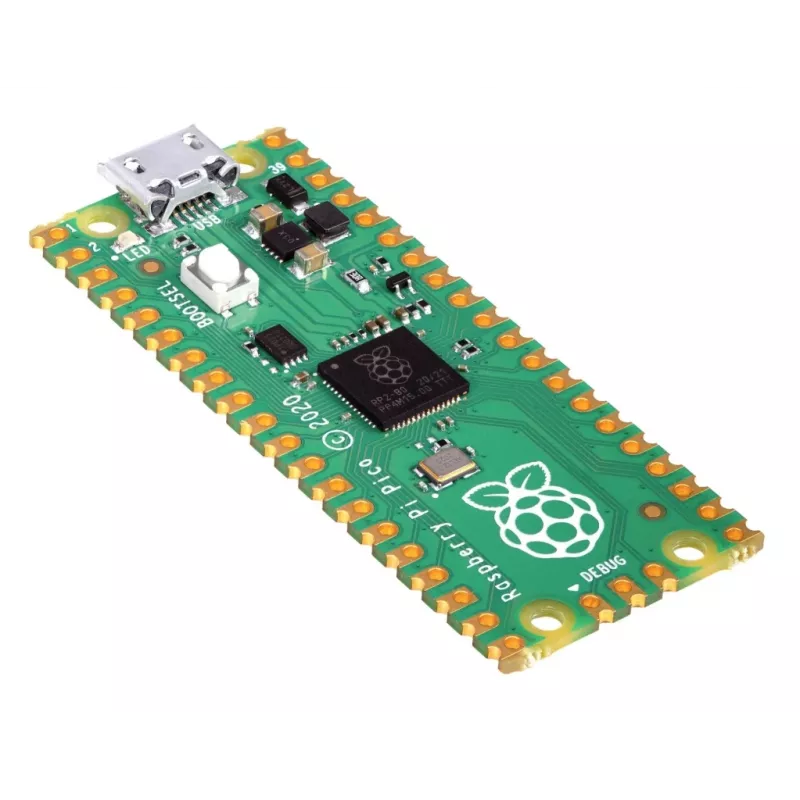

ALLNET Raspberry Pi Pico (Raspberry-Pico) RP2040 mikrovaldiklio plokštė

Kai prototipų kūrimas stringa dėl nepakankamo mikrovaldiklio našumo ar lankstumo, ALLNET Raspberry Pi Pico su RP2040 tampa sprendimu, kuris pašalina šį kliuvinį. Ši plokštė suprojektuota taip, kad tilptų ant standartinės duonos lentos (breadboard), o jos dviejų branduolių Arm Cortex-M0+ procesorius, taktinis dažnis iki 133 MHz, 264KB SRAM ir 2MB QSPI flash leidžia realizuoti reiklią realaus laiko logiką. 26 daugiafunkciai GPIO kontaktai, tarp jų 3 analoginiai įėjimai, du UART, du SPI, du I2C, 16 PWM kanalų ir du programuojamojo įėjimo/išėjimo (PIO) blokai suteikia galimybę kurti individualius periferinius sąsajus. Micro-USB B jungtis užtikrina maitinimą ir duomenų perdavimą, o programavimas vykdomas MicroPython arba C/C++ su oficialiu SDK.

Kodėl verta rinktis

RP2040 dviejų branduolių architektūra ir PIO blokai leidžia efektyviai atlikti realaus laiko užduotis ir kurti nestandartines skaitmenines sąsajas. Plokštės briaunos su pusiau skylėtais kontaktais (castellated) leidžia ją tiesiogiai lituoti ant nešančiosios PCB, o duonos lentai pritaikytas kontaktų žingsnis paspartina prototipų kūrimą. Dėl palaikomų MicroPython ir C/C++ kalbų sprendimas tinka tiek pradedantiesiems, tiek patyrusiems kūrėjams.

Techninės specifikacijos

• Mikrovaldiklis: Raspberry Pi RP2040
• Procesorius: dviejų branduolių Arm Cortex-M0+ iki 133 MHz
• Atmintis: 264KB SRAM, 2MB QSPI flash
• GPIO: 26 daugiafunkciai kontaktai (3 su ADC galimybe)
• Sąsajos: 2 UART, 2 SPI, 2 I2C, 16 PWM, 2 PIO blokai
• USB: 1.1 Host/Device, micro-USB B jungtis
• Maitinimas: 1,8–5,5 V DC
• Derinimas: SWD sąsaja
• Forma: pritaikyta duonos lentai, modulinė su briaunų kontaktais

Kam tinka

• Mokymuisi programuoti įterptines sistemas su MicroPython arba C/C++
• Jutiklių ir vykdiklių projektų prototipavimui
• Individualių USB įrenginių ar paprastų žmogaus sąsajos įrenginių kūrimui
• LED valdymo, variklių valdiklių ar garso generatorių realizavimui
• Kompaktiškų mažos energijos IoT mazgų kūrimui

Kaip naudoti

Programuojama įjungus maitinimą laikant nuspaustą BOOTSEL mygtuką – tada plokštė atpažįstama kaip USB masinės atminties įrenginys, į kurį įkeliamas UF2 failas. RP2040 PIO posistemis gali perkelti laiko atžvilgiu kritines užduotis nuo CPU, leisdamas realizuoti tokius protokolus kaip WS2812 LED valdymas ar DPI vaizdo išvestis be programinio bitų valdymo.

Patarimas: prieš pradedant projektą, susipažinkite su oficialiu Raspberry Pi Pico SDK ir MicroPython dokumentacija – tai žymiai pagreitins pirmuosius žingsnius. Jei planuojate lituoti plokštę ant nešančiosios PCB, būtinai naudokite šilumos izoliaciją, kad nepažeistumėte smulkių kontaktų.
