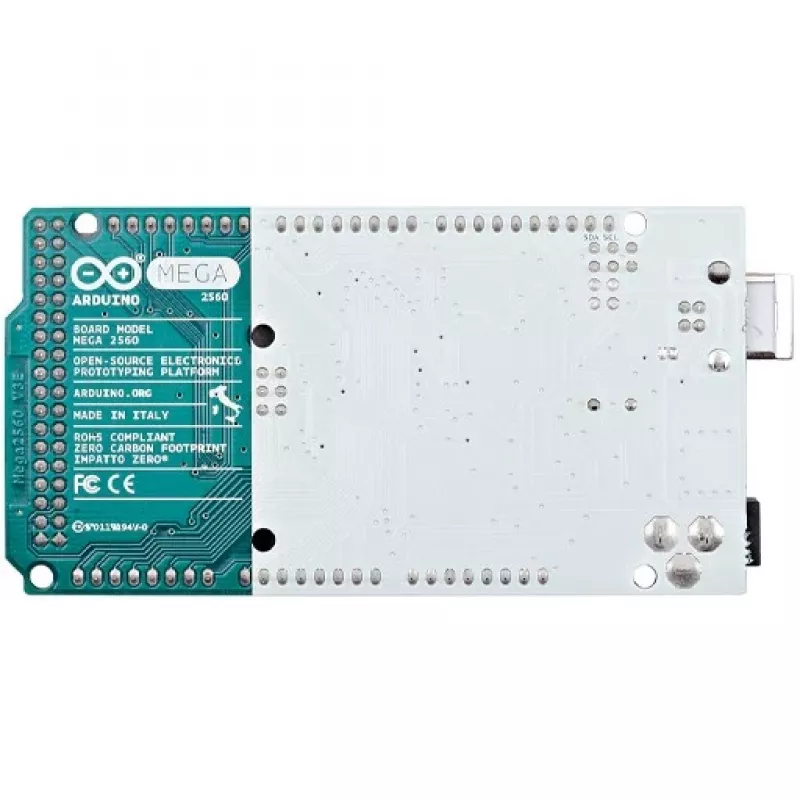

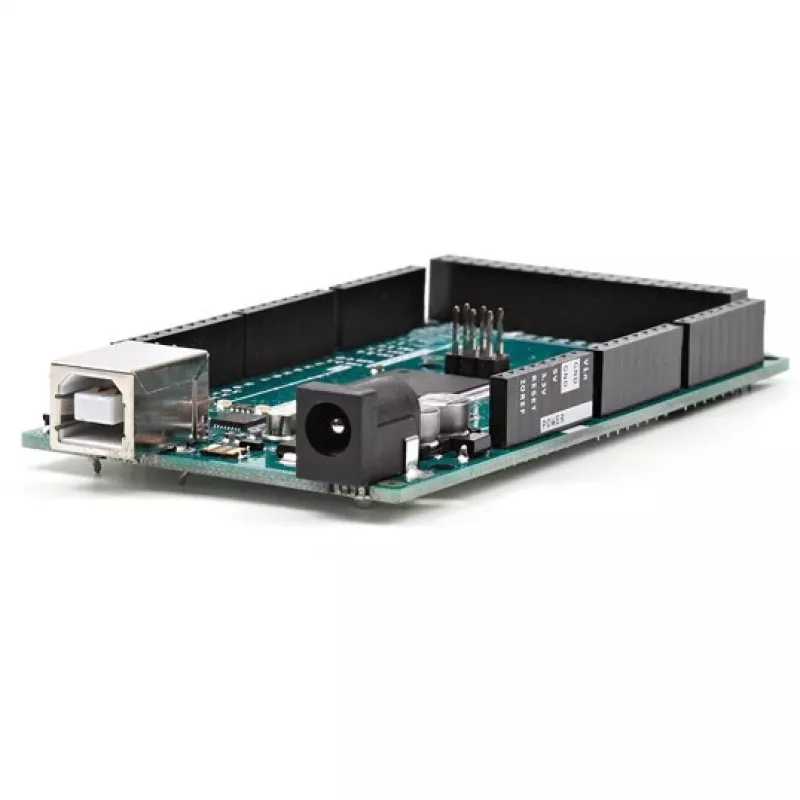

Arduino ATmega2560 16 MHz plokštė

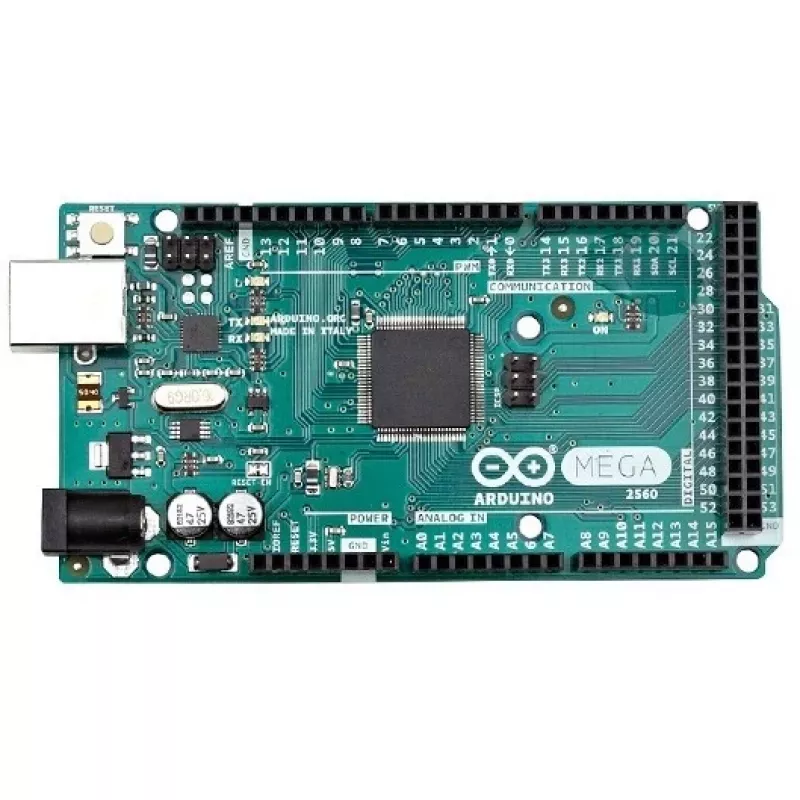

Arduino Mega 2560 yra mikrovaldiklio plokštė, sukurta ant ATmega2560 lusto. Ji skirta sudėtingiems projektams, kuriems reikia daug įvesties/išvesties (I/O) linijų ir kelių nuosekliųjų prievadų. Plokštė turi 54 skaitmeninius I/O kaiščius (15 iš jų gali veikti kaip PWM išėjimai), 16 analoginių įėjimų, 4 aparatinius nuosekliuosius prievadus (UART), 16 MHz kvarcinį osciliatorių, USB jungtį, maitinimo lizdą, ICSP antraštę ir atstatymo mygtuką. Plokštėje yra visa reikalinga grandinė mikrovaldiklio veikimui, o maitinti galima per USB, AC/DC adapterį arba bateriją. Mega 2560 yra suderinama su dauguma skydų, sukurtų ankstesnėms Arduino plokštėms, tokioms kaip Duemilanove ar Diecimila.

Privalumai

Mega 2560 siūlo daug skaitmeninių ir analoginių I/O kaiščių, tinkamų dideliems projektams, kelis aparatinius nuosekliuosius prievadus vienalaikiam ryšiui ir platų skydų suderinamumą. USB sąsaja naudoja ATmega16U2 keitiklį (ankstesnėse versijose – ATmega8U2), kuris gerina USB sąveiką ir palengvina programinės įrangos atnaujinimus. Revizija 3 prideda papildomus SDA ir SCL kaiščius šalia AREF, IOREF ir rezervuotą kaištį šalia RESET, kad būtų geresnis skydų įtampos suderinamumas, taip pat stipresnę atstatymo grandinę.

Pagrindinės techninės specifikacijos

• Mikrovaldiklis: ATmega2560
• Skaitmeniniai I/O kaiščiai: 54 (15 PWM išėjimų)
• Analoginiai įėjimai: 16
• Aparatiniai nuoseklieji prievadai: 4 (UART)
• Laikrodžio dažnis: 16 MHz
• USB sąsaja: ATmega16U2 (ankstesnės revizijos: ATmega8U2)
• Maitinimo parinktys: USB, AC/DC adapteris, baterija
• Antraštės ir jungtys: maitinimo lizdas, ICSP antraštė, atstatymo mygtukas
• Suderinamumas: skydai, skirti Arduino Duemilanove/Diecimila; patobulinta kaiščių išdėstymas (SDA, SCL, IOREF) R3 versijoje
