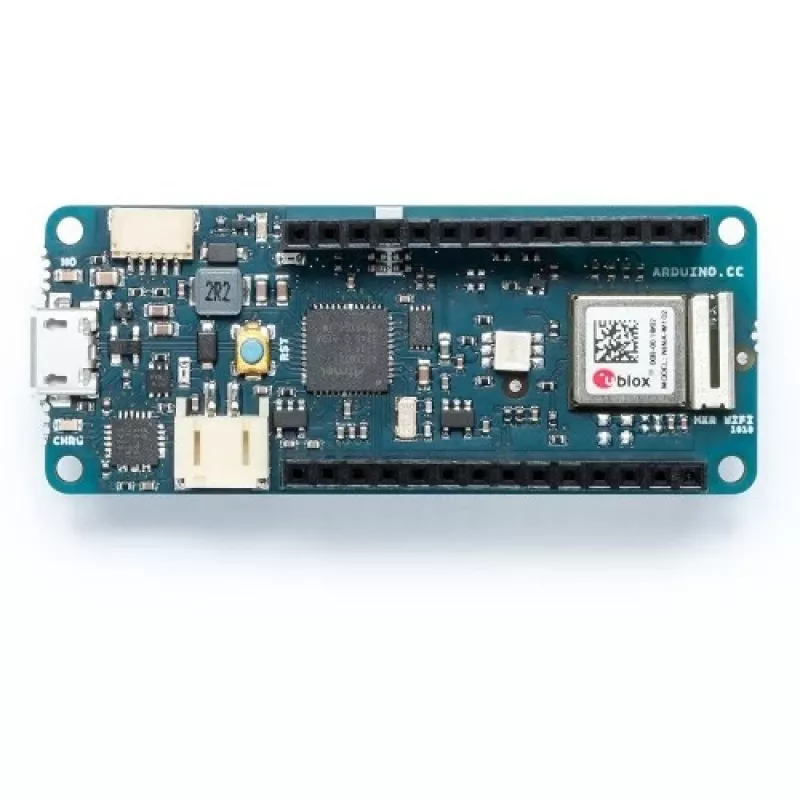

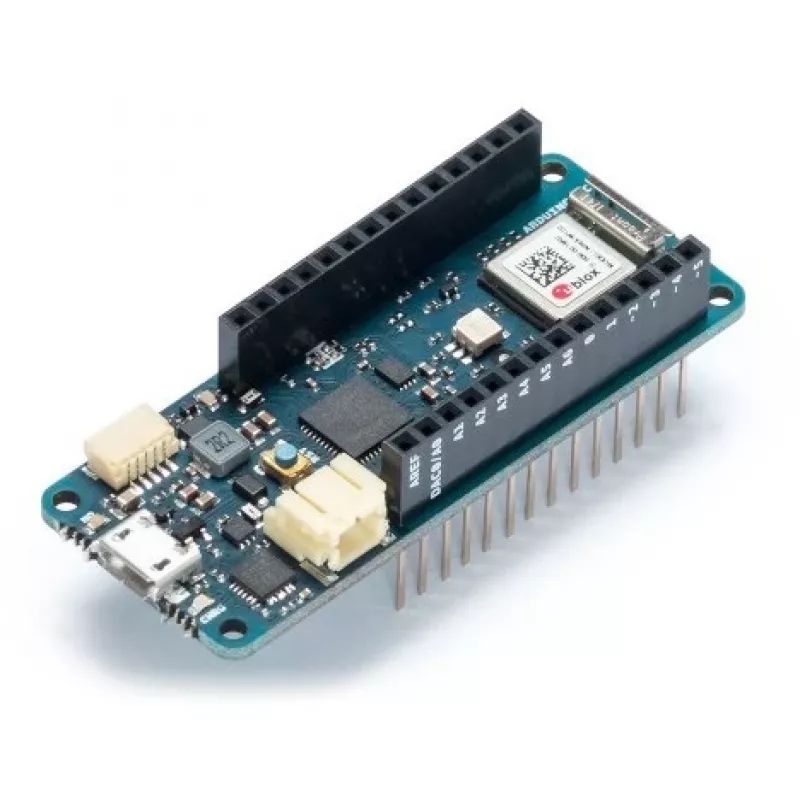

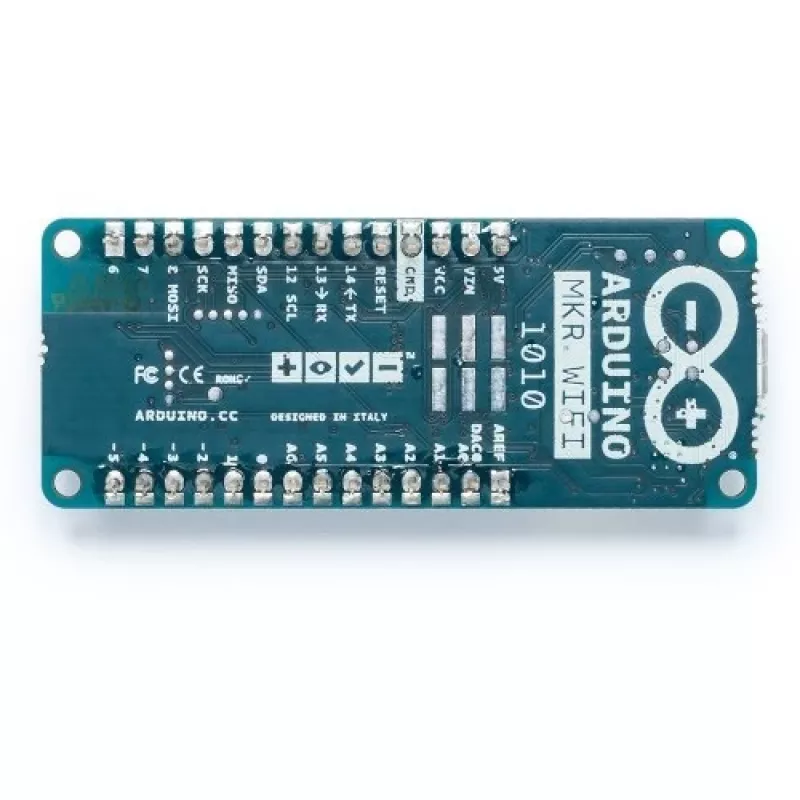

Plokštė Arduino MKR WiFi 1010 kūrimui

Arduino MKR WiFi 1010 – kompaktiška kūrimo plokštė, skirta IoT projektams, kuriems reikalingas belaidis ryšys ir saugumas. Ji sujungia SAMD21 Cortex-M0+ 32 bitų mažos galios mikrovaldiklį su U-BLOX NINA-W10 (ESP32 pagrindu) moduliu bei ECC508 kriptografinės autentifikacijos lustu, užtikrinančiu SHA-256 pagrįstą autentifikaciją. Plokštė programuojama per Arduino IDE, palaiko Li-Po akumuliatoriaus maitinimą su automatiniu šaltinių perjungimu ir gali būti maitinama per USB (5V). Dėmesio: plokštė veikia 3,3 V įtampa, o I/O kontaktams negalima tiekti aukštesnės nei 3,3 V įtampos.

Privalumai

MKR WiFi 1010 integruoja WiFi ir Bluetooth Low Energy mažame formate, išlaikant mažą energijos suvartojimą, tinkamą baterijomis maitinamiems IoT įrenginiams. Įmontuotas ECC508 lustas suteikia aparatinį saugumą, o Arduino IDE palengvina konfigūraciją ir programavimą. Įmontuotas Li-Po įkroviklis leidžia naudoti bateriją arba išorinį 5 V šaltinį su automatiniu perjungimu.

Tinka

• IoT įrenginių prototipams su WiFi ir Bluetooth
• Baterijomis maitinamiems jutiklių mazgams ir nuotoliniam stebėjimui
• Saugioms prijungtoms programoms, reikalaujančioms SHA-256 autentifikacijos
• Edukaciniams projektams ir Arduino prototipams

Pagrindinės specifikacijos

• Procesorius: SAMD21 Cortex-M0+ 32 bitų mažos galios MCU
• Belaidis modulis: U-BLOX NINA-W10 (ESP32 pagrindu) 2,4 GHz IEEE 802.11 b/g/n ir Bluetooth
• Saugumas: ECC508 kriptografinė autentifikacija (SHA-256)
• Atmintis: 256 KB Flash, 32 KB SRAM
• Dažnis: 48 MHz
• Maitinimas: USB 5 V įėjimas, Li-Po baterijos palaikymas su įmontuotu įkrovikliu ir automatiniu šaltinių perjungimu
• Darbinė įtampa: 3,3 V (I/O maks. 3,3 V)
• Matmenys: 25 x 61,5 mm

Kaip naudoti

Įdiekite Arduino IDE, pasirinkite plokštę Arduino MKR WiFi 1010 ir atitinkamą branduolį, prijunkite plokštę prie kompiuterio per USB ir įkelkite eskizus. Naudokite WiFi ir Bluetooth bibliotekas tinklo ryšiams ir BLE paslaugoms konfigūruoti. Jei naudojate Li-Po bateriją, prijunkite ją prie plokštės baterijos jungties; įmontuotas įkroviklis valdo įkrovimą, kai yra išorinis 5 V. Laikykitės 3,3 V I/O apribojimo jungiant išorinius jutiklius ar modulius – naudokite lygio keitiklius dvikrypčiam ryšiui su 5 V įrenginiais.

Rekomendacijos

Netaikykite aukštesnės nei 3,3 V įtampos jokiam I/O kontaktui. Saugiam ryšiui su 5 V įrenginiais naudokite tinkamus lygio keitiklius. Siekiant saugaus ryšio, įjunkite kriptografinės autentifikacijos funkcijas ir reguliariai atnaujinkite programinę įrangą bei bibliotekas.
