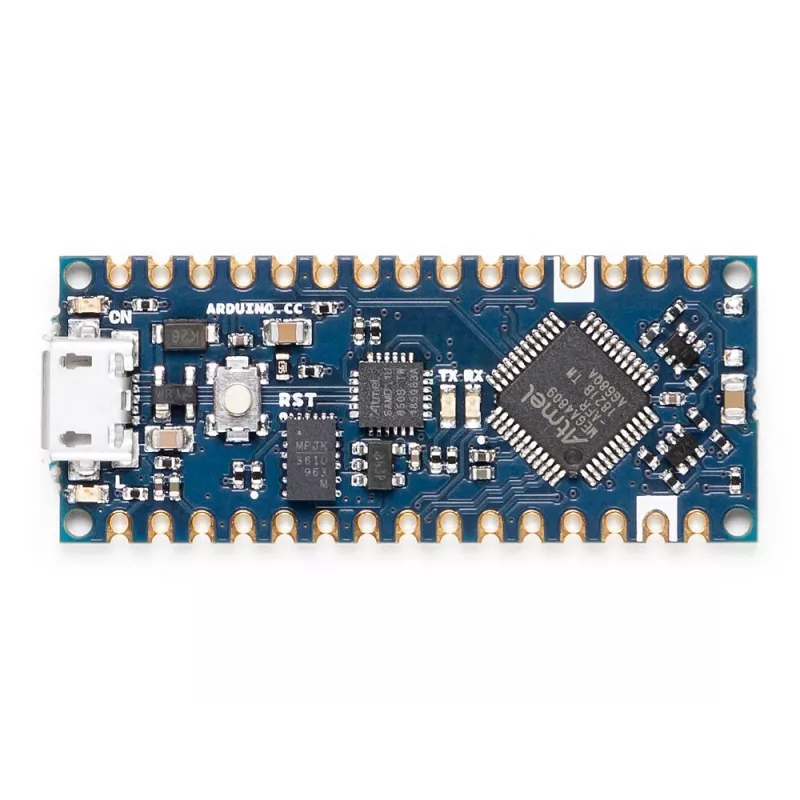

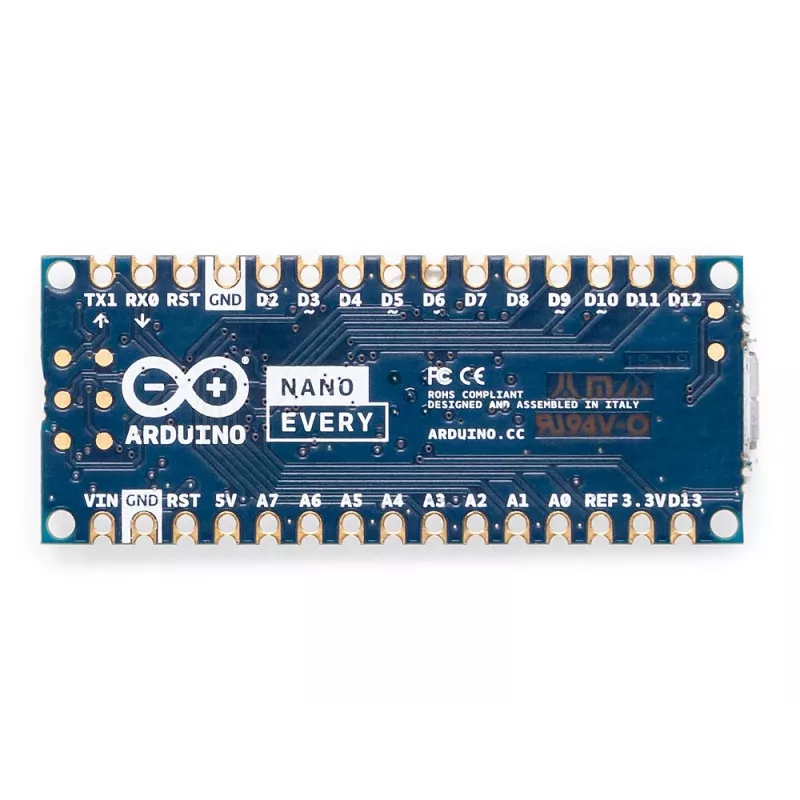

Arduino Nano Every plokštė, 3 vienetų rinkinys - ATmega4809 mikrovaldiklio kūrimo plokštė ABX00028-3P

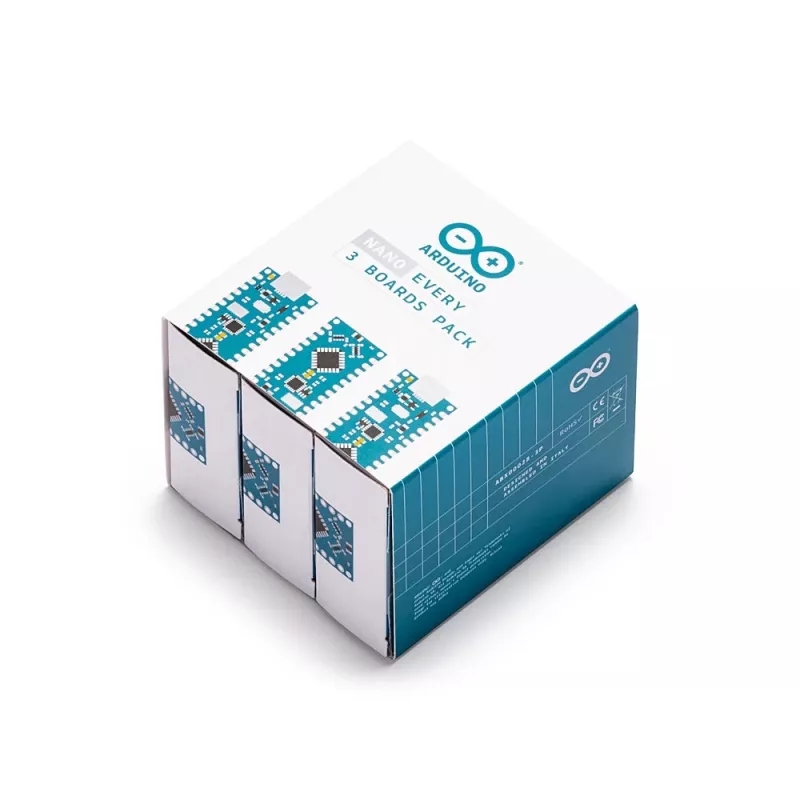

Kai prototipų kūrimas vyksta keliomis kryptimis vienu metu, vienos plokštės dažnai neužtenka – tenka ardyti veikiantį maketą, kad galėtum pradėti kitą. Trijų Arduino Nano Every plokščių rinkinys pašalina šį stabdį: vienas įrenginys lieka ilgalaikiame projekte, kitas – bandymų stende, trečias – mokymo ar demonstracinėje aplinkoje. Visos trys plokštės identiškos, todėl kodas ir laidų schema perkeliami be jokių pakeitimų.

Kodėl verta rinktis šį rinkinį

Nano Every remiasi ATmega4809 mikrovaldikliu su 16 MHz taktiniu dažniu ir 48 KB flash atmintimi – to pakanka sudėtingesnei logikai nei klasikiniame Nano, išlaikant tą patį kompaktišką Nano formos faktorių. 14 skaitmeninių I/O kontaktų, 8 analoginiai įėjimai ir 5 PWM išėjimai leidžia tiesiogiai jungti jutiklius, variklių valdymo modulius ir vykdymo įtaisus be papildomų plėtimo plokščių. Micro-USB sąsaja naudojama tiek programavimui, tiek maitinimui, o 5V darbinė įtampa ir 7-21V įėjimo įtampos diapazonas (VIN) užtikrina lankstų maitinimo sprendimą tiek nuo USB, tiek nuo išorinio šaltinio.

Kam tinka

• Mikrovaldiklių prototipų kūrimui ir įterptinių sistemų testavimui, kai reikia kelių vienodų plokščių
• Mokymo įstaigoms ir kursams, kur kiekvienam studentui reikalinga atskira aparatinė platforma
• IoT projektams, kuriems svarbus kompaktiškas, mažai energijos vartojantis valdiklis
• Sprendimams, naudojantiems UART, SPI ir I2C ryšio sąsajas

Pagrindinės specifikacijos

• Mikrovaldiklis: ATmega4809
• Darbinė įtampa: 5V
• Įėjimo įtampa (VIN): 7-21V
• Skaitmeniniai I/O kontaktai: 14
• PWM skaitmeniniai I/O kontaktai: 5
• Analoginiai įėjimo kontaktai: 8
• Flash atmintis: 48 KB
• SRAM: 6 KB
• EEPROM: 256 baitai
• Taktinis dažnis: 16 MHz
• USB jungtis: Micro-USB
• Ryšio sąsajos: UART, SPI, I2C
• ADC skiriamoji geba: 10 bitų
• Integruotas LED: taip (D13)
• Maitinimo LED: taip
• Atstatymo mygtukas: taip
• Viršsrovės apsauga: taip (USB linijoje)

Kaip naudoti

Plokštė programuojama per Micro-USB jungtį naudojant Arduino IDE arba kitą su AVR įrankiais suderinamą aplinką. Maitinimas gali būti tiekiamas per USB, tiek per VIN kontaktą 7-21V diapazone – tai patogu, kai įrenginys montuojamas nuotolinėje vietoje. Norint išvengti įtampos kritimų, rekomenduojama nenaudoti abiejų maitinimo šaltinių vienu metu. Dėl 10 bitų ADC skiriamosios gebos analoginiai jutikliai nuskaitomi pakankamai tiksliai daugeliui matavimo uždavinių.

Patarimas: įsigijus rinkinį, verta iš karto paženklinti plokštes – taip lengviau atskirti gamybinę versiją nuo bandymų. Taip pat laikykite atsarginę Micro-USB jungtį arba lituokite maitinimo laidus tiesiai prie VIN ir GND kontaktų, jei įrenginys bus naudojamas ilgalaikėje instaliacijoje.
