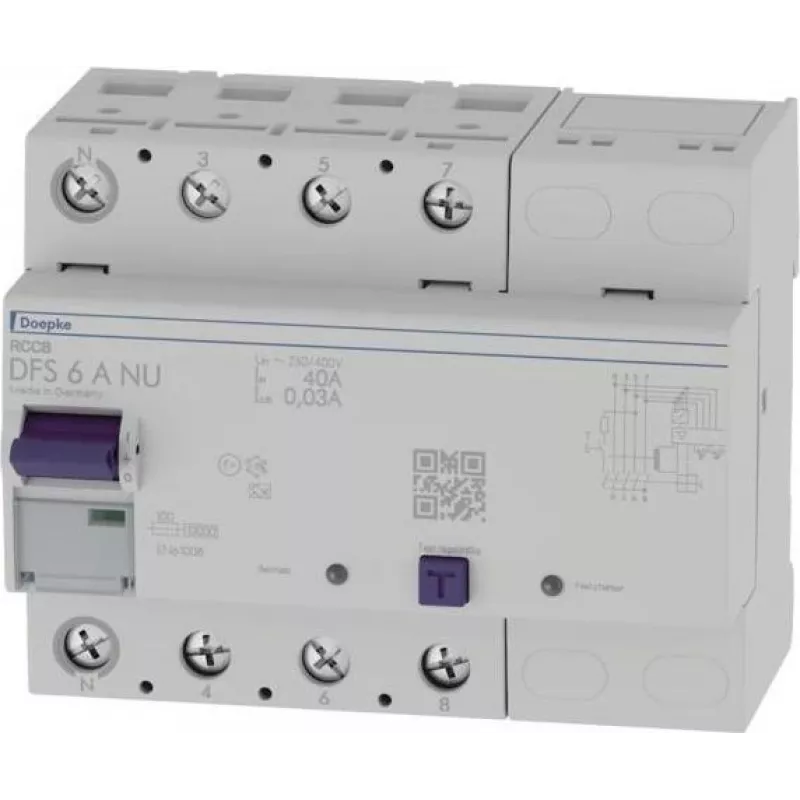

Doepke DFS6 040-4/0.03-A NU liekamosios srovės automatinis jungiklis (RCCB) 4 polių 40A 30mA A tipo 09134801

Kai elektros skydelyje sumontuotas Doepke DFS6 040-4/0.03-A NU, jūsų įrenginiai ir žmonės yra apsaugoti nuo pavojingų nuotėkio srovių akimirksniu. Šis 4 polių liekamosios srovės automatinis jungiklis su 40 A vardine srove ir 30 mA jautrumu užtikrina patikimą apsaugą tiek nuo elektros smūgio, tiek nuo gaisro pavojaus.

Kodėl verta rinktis

• Didelė 40 A vardinė srovė leidžia apsaugoti galingus trifazius įrenginius.
• 30 mA jautrumas užtikrina momentinį atjungimą pavojingo nuotėkio atveju.
• A tipo charakteristika reaguoja į sinusines kintamąsias ir pulsuojančias nuolatinės srovės nuotėkio sroves, todėl tinka grandinėms su elektronine įranga.
• Keturi poliai leidžia apsaugoti tris fazes ir nulį vienu įrenginiu.
• 10 kA trumpojo jungimo atsparumas ir 4 kV impulsinė įtampa garantuoja patikimumą gedimų metu.
• 250 A (8/20 µs) impulsinės srovės atsparumas sumažina klaidingų suveikimų tikimybę.

Techniniai duomenys

• Polių skaičius: 4
• Vardinė srovė (In): 40 A
• Vardinė nuotėkio srovė (IΔn): 0,03 A (30 mA)
• Nuotėkio srovės tipas: A
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė trumpojo jungimo srovė: 10 kA
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (sumontavus)
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Gnybtų talpa: 1,5 – 50 mm²
• Impulsinės srovės atsparumas: 250 A (8/20 µs)
• Vardinė perjungimo galia: 500 A
• Suveikimo charakteristika: momentinė
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Standartas: EN 61008

Kam tinka

Šis liekamosios srovės automatinis jungiklis skirtas komercinėms ir pramoninėms instaliacijoms, kuriose reikalinga patikima apsauga nuo nuotėkio srovių. Jis puikiai tinka trifazėms grandinėms su elektroniniais prietaisais, pvz., variklių valdymo sistemoms, IT įrangai, apšvietimo tinklams. Dėl plačios darbinės temperatūros amplitudės (-25 °C iki +60 °C) jis tinkamas naudoti įvairiose aplinkose.

Kaip naudoti

Įrenginys montuojamas ant standartinio DIN bėgelio (EN 60715). Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Prijunkite fazinius laidininkus prie 1, 3, 5 gnybtų, o nulį – prie N gnybto (7). Išėjimo grandinės jungiamos prie 2, 4, 6 ir 8 gnybtų. Gnybtų talpa nuo 1,5 iki 50 mm² leidžia naudoti įvairius laidus. Sumontavus, įrenginys atitinka IP40 apsaugos laipsnį.

Mūsų verdiktas

Doepke DFS6 040-4/0.03-A NU yra patikimas pasirinkimas, kai reikia apsaugoti grandines, kuriose teka didelės srovės ir reikalingas jautrus nuotėkio srovės aptikimas. Jo tvirta konstrukcija ir atitiktis EN 61008 standartui užtikrina ilgaamžiškumą ir saugumą. Rekomenduojame montuoti profesionalams, vertinantiems kokybę ir ilgalaikę naudą.
