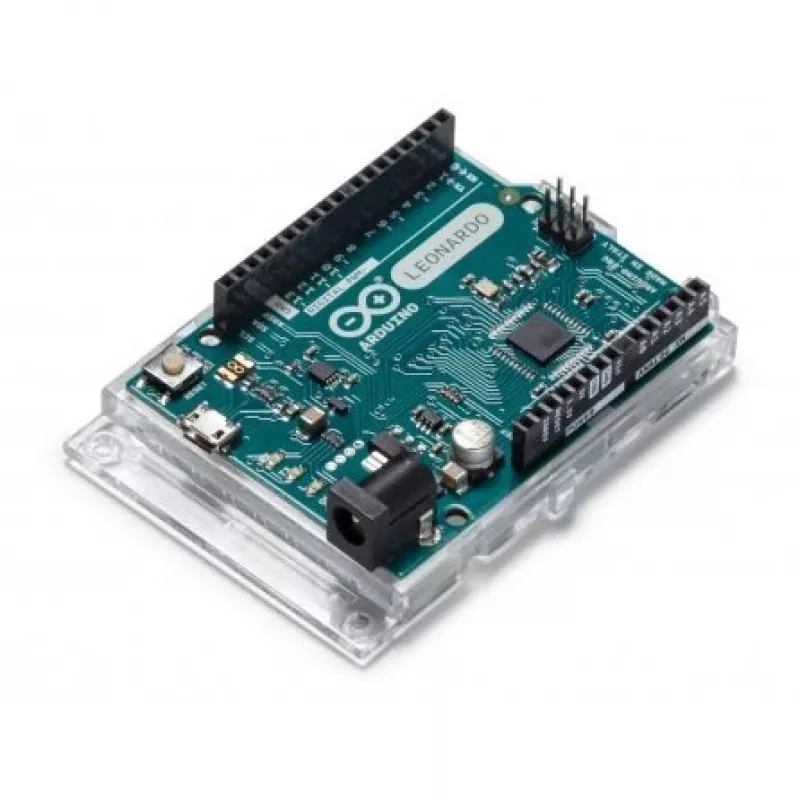

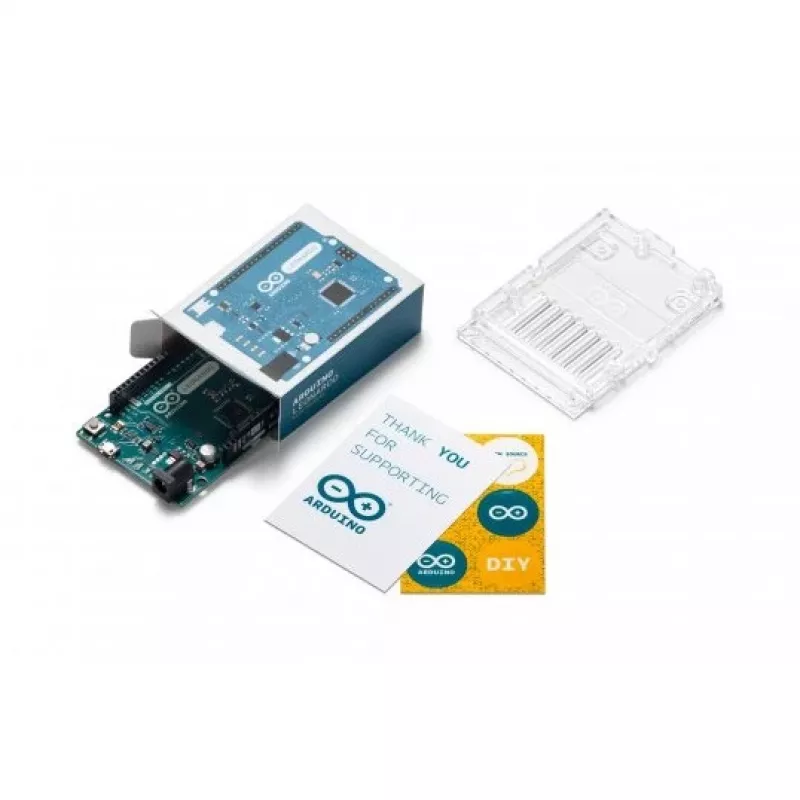

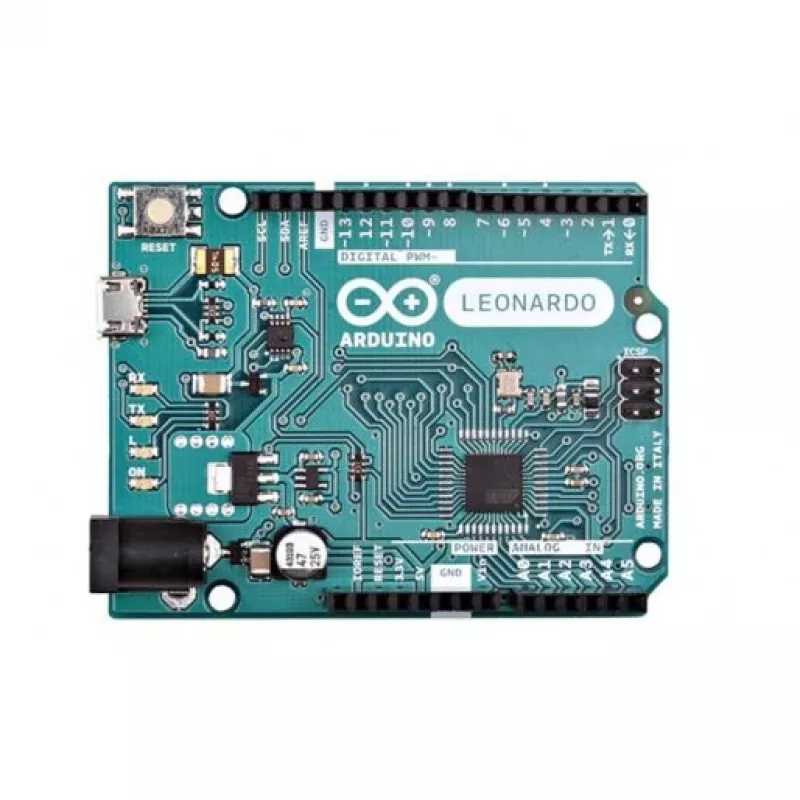

Arduino Leonardo plokštė

Arduino Leonardo yra kūrimo plokštė, skirta profesionaliems prototipavimo ir įterptiniams projektams, pagrįsta ATmega32u4 mikrokontroleriu, veikiančiu 16 MHz dažniu. Dėl integruoto USB sąsajos valdiklio nereikia papildomo USB-serijinio keitiklio, todėl plokštė gali tiesiogiai imituoti USB HID įrenginius, tokius kaip klaviatūra ar pelė. Tai idealus sprendimas, kai reikia kurti sąveiką su kompiuteriu be papildomų komponentų.

Ką ši plokštė išsprendžia?

Standartinės Arduino plokštės naudoja atskirą USB-serijinį keitiklį, o Leonardo su ATmega32u4 leidžia programuoti ir valdyti USB ryšį tiesiogiai. Tai supaprastina grandinės dizainą, sumažina dydį ir svorį (tik ~20 g) bei leidžia kurti projektus, kuriuose plokštė elgiasi kaip standartinis USB įrenginys. Puikiai tinka automatizavimo, švietimo ir nešiojamų įrenginių kūrimui.

Pagrindinės techninės specifikacijos

• Mikrokontroleris: ATmega32u4, 16 MHz
• Flash atmintis: 32 KB; SRAM: 2,5 KB; EEPROM: 1 KB
• Skaitmeniniai I/O: 20 kaiščių (7 PWM išėjimai)
• Analoginiai įėjimai: 12
• Darbinė įtampa: 5 V
• Rekomenduojama maitinimo įtampa: 7–12 V (maks. 20 V)
• Sąsajos: micro USB, maitinimo lizdas, ICSP, reset mygtukas
• Matmenys: 53,3 x 68,6 mm; svoris ~20 g
• Gamintojas: Arduino; MPN: A000057; EAN: 8058333491141

Kaip naudoti?

Prijunkite plokštę prie kompiuterio micro USB kabeliu – ji bus atpažinta kaip virtualus COM prievadas ir, jei reikia, kaip HID įrenginys. Programuokite naudodami Arduino IDE, pasirinkę atitinkamą plokštę ir prievadą. Maitinti galite ir per maitinimo lizdą 7–12 V adapteriu arba baterija. Išnaudokite 20 skaitmeninių ir 12 analoginių kaiščių jutikliams, pavaroms ar kitiems periferiniams įrenginiams prijungti.

Rekomendacijos

Naudokite stabilų 7–12 V maitinimo šaltinį, kai maitinate per lizdą, ir neviršykite 20 V. HID projektams prieš diegiant gamyboje patikrinkite įrenginio atpažinimą tikslinėje sistemoje ir užtikrinkite tinkamą USB ryšio atkūrimą bei įvesties signalų apdorojimą.
