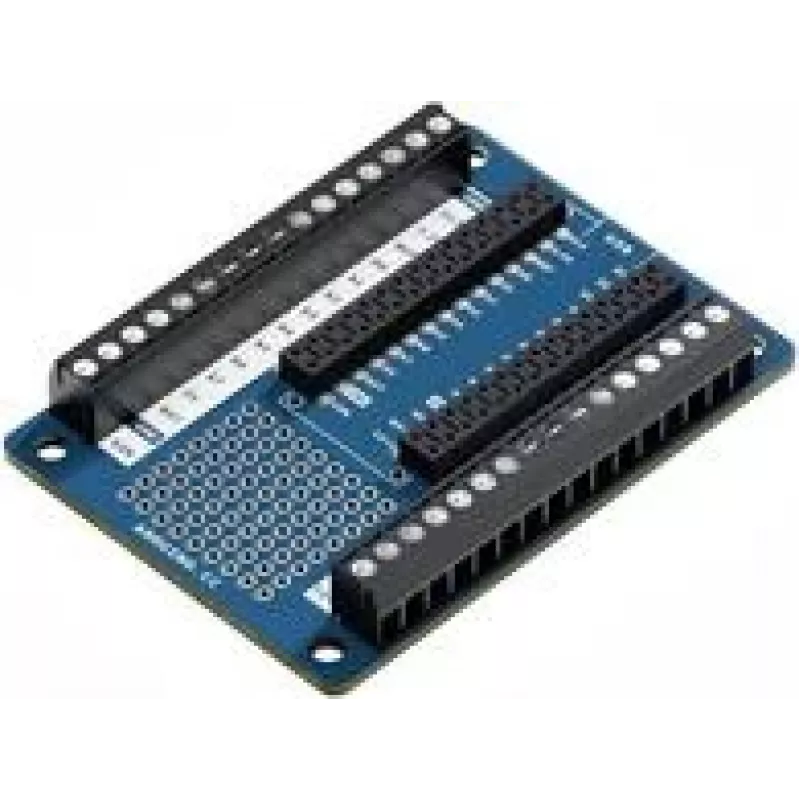

Arduino Nano varžtinių gnybtų adapterio skydas ASX00037-3P

Patikimas ir tvarkingas laidų prijungimas prie Arduino Nano – be litavimo ir šokinėjančių laidų. Šis varžtinių gnybtų adapterio skydas ASX00037-3P užtikrina patikimą kiekvieno Nano kontakto sujungimą, todėl projektai tampa atsparesni vibracijai ir ilgiau tarnauja.

Privalumai

• Kiekvienas Arduino Nano V3.0 kontaktas prijungiamas per varžtinį gnybtą – nereikia lituoti.
• Aiškus žymėjimas: skaitmeniniai (D0–D13), analoginiai (A0–A7), maitinimo (5V, 3.3V), bendras (GND) ir reset (RST) kontaktai.
• Integruotas DC maitinimo lizdas išoriniam 7–12V šaltiniui.
• Maitinimo būsenos LED indikatorius.
• FR-4 PCB plokštė su 4 tvirtinimo angomis stabiliam montavimui.

Kam skirta

• Prototipų kūrimui ir Arduino Nano projektų testavimui.
• Nuolatinėms instaliacijoms, kur reikalingas patikimas laidų sujungimas.
• Pramoninio valdymo ir automatikos sistemoms.
• Mokymosi projektams ir elektronikos užsiėmimams.

Pagrindinės specifikacijos

• Suderinamumas: Arduino Nano V3.0 ir suderinamos plokštės.
• Gnybtų tipas: varžtiniai gnybtai, apie 30 kontaktų.
• Kontaktų žymėjimas: D0–D13, A0–A7, 5V, 3.3V, GND, RST.
• Išorinis maitinimas: DC lizdas (rekomenduojama 7–12V).
• Indikatorius: maitinimo LED.
• Tvirtinimo angos: 4 standartinės.
• Plokštės medžiaga: FR-4 PCB, mėlyna.
• Matmenys: 54mm x 37mm, svoris: 25g.

Kaip naudoti

Įstatykite Arduino Nano į adapterio lizdą taip, kad kontaktai sutaptų su žymėjimu. Prijunkite reikiamus laidus prie atitinkamų varžtinių gnybtų ir priveržkite. Jei naudojate išorinį maitinimą, prijunkite 7–12V DC šaltinį prie lizdo. Patikrinkite, ar šviečia maitinimo LED, ir galite pradėti darbą.

Patarimas: prieš priverždami laidus, įsitikinkite, kad jie įkišti iki galo – taip išvengsite prastų kontaktų. Nuolatinėse instaliacijose naudokite izoliuotus antgalius, kad laidai laikui bėgant neatsipalaiduotų.
