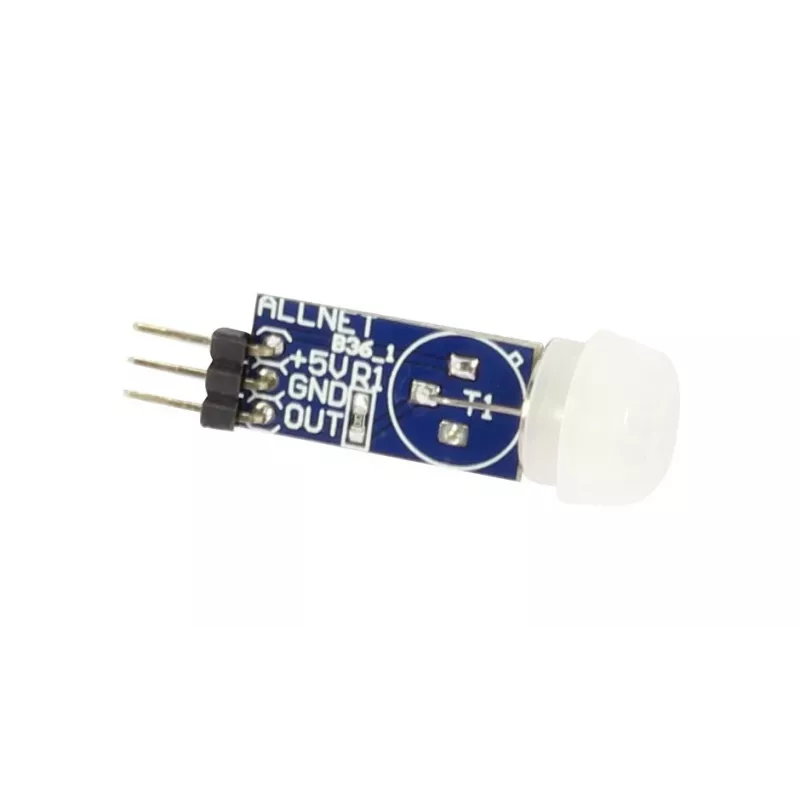

ALLNET 4duino judesio detektorius PIR jutiklis (4duino_B36)

Ar jūsų automatizavimo projektui reikalingas patikimas judesio fiksavimas? ALLNET 4duino PIR jutiklis (4duino_B36) suteikia profesionalų žmogaus buvimo aptikimą iki 7 metrų atstumu ir 120° kampu – idealiai tinka apsaugos sistemoms, apšvietimo valdymui ar išmaniesiems biurams.

Privalumai

Šis jutiklis pasižymi itin mažomis energijos sąnaudomis (budėjimo režime <50 µA) ir plačiu maitinimo įtampos diapazonu (4,5–20 V), todėl tinka tiek baterijomis, tiek laidiniu maitinimu varomiems projektams. Reguliuojamas jautrumas ir uždelsimas (0,5–200 s) leidžia pritaikyti jutiklį prie konkrečių poreikių, o peršokos režimo pasirinkimas (peršokantis / neperšokantis) suteikia lankstumo.

Kam tinka

• Apsaugos sistemų ir signalizacijų kūrimui
• Automatiniam apšvietimo įjungimui patalpose
• Interaktyviems įrenginiams ir robotikai
• Buvimo detekcijai išmaniuosiuose pastatuose

Pagrindinės specifikacijos

• Jutiklio tipas: PIR (pasyvus infraraudonasis)
• Maitinimo įtampa: 4,5–20 V DC
• Detekcijos kampas: 120°
• Detekcijos atstumas: 3–7 metrai
• Išėjimo signalas: skaitmeninis (aukštas 3,3 V)
• Budėjimo srovė: <50 µA
• Darbinė temperatūra: -20°C iki +80°C
• Reguliuojamas uždelsimas: 0,5–200 s
• Reguliuojamas jautrumas: taip
• Peršokos režimas: peršokantis / neperšokantis (parenkamas trumpikliu)
• Sąsaja: 3 kontaktų antraštė (VCC, GND, OUT)
• Modulio mikroschema: BISS0001
• Lęšis: Frenelio lęšis
• Tvirtinimas: 2 tvirtinimo angos

Kaip naudoti

Jutiklis lengvai integruojamas su Arduino, 4duino, Raspberry Pi ir kitomis mikrovidutinėmis platformomis. Prijunkite VCC prie 5V, GND prie žemės, o OUT prie skaitmeninio įėjimo. Naudodami du potenciometrus galite reguliuoti jautrumą ir išėjimo impulso trukmę. Trumpikliu pasirinkite, ar norite, kad išėjimas būtų aktyvus tol, kol judesys fiksuojamas (peršokantis režimas), ar tik vieną kartą (neperšokantis).

Patarimas: norėdami išvengti klaidingų signalų, nejunkite jutiklio prie ilgų laidų be ekranavimo ir vengkite šalia esančių šilumos šaltinių. Stabilus 5V maitinimas užtikrina patikimą veikimą.
