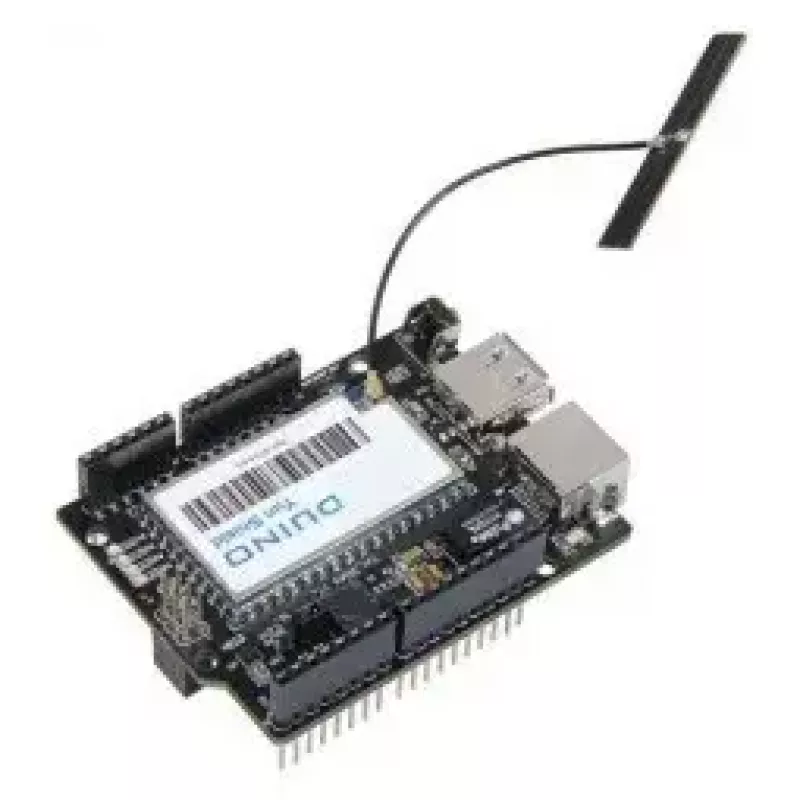

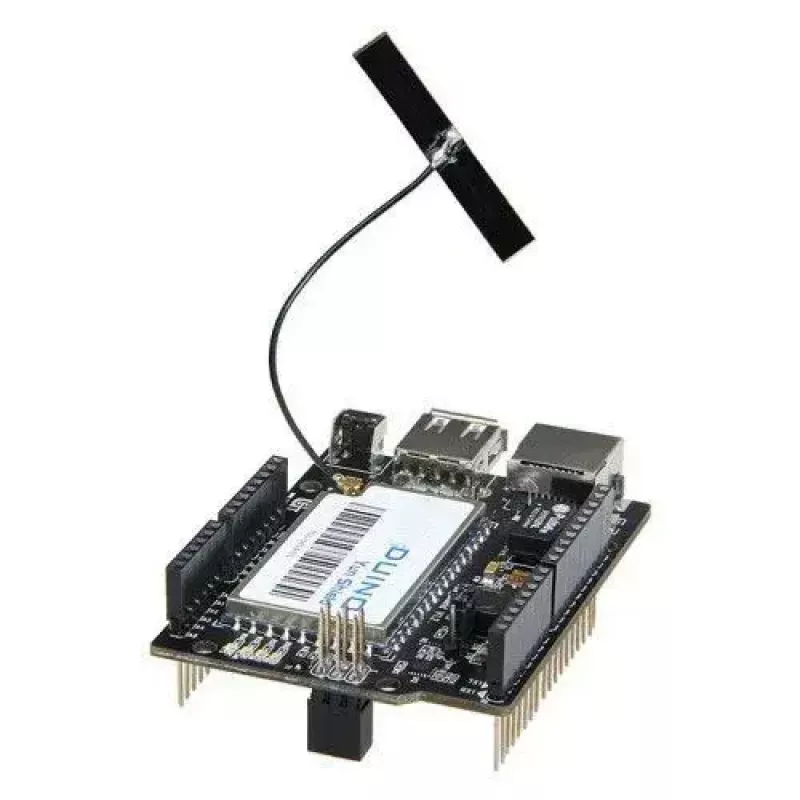

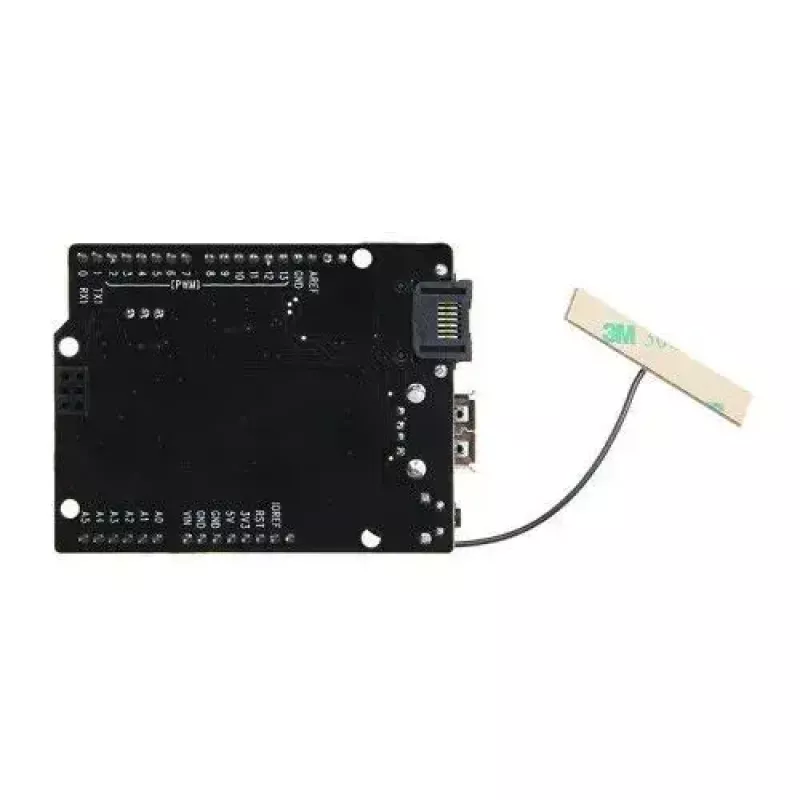

ALLNET MSC-06656 FTDI valdiklis – „Yun Shield“ plokštė, suderinama su Arduino

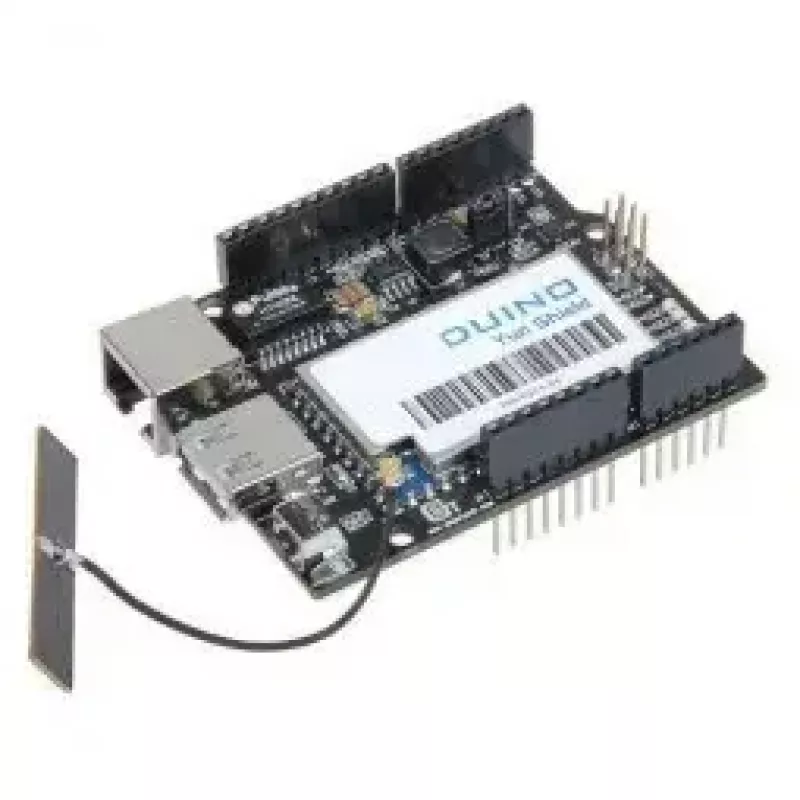

„ALLNET MSC-06656“ (dar žinoma kaip 4duino_Yun_Shield) yra su Arduino Yun suderinama plokštė, kuri suteikia Arduino projektams tinklo galimybes, pagrįstas OpenWrt sistema. Ji leidžia integruoti belaidį ryšį (Wi‑Fi), laidinį tinklą (LAN) ir 3G modemą, taip pat prijungti papildomą atmintį per USB atmintuką. Tai idealus sprendimas, kai reikia, kad Arduino valdiklis galėtų bendrauti internetu, saugoti duomenis ar būti valdomas nuotoliniu būdu.

Kaip tai veikia ir kokias problemas sprendžia

Standartiniai Arduino neturi integruoto tinklo ryšio – ši plokštė išsprendžia šią problemą, pridėdama atskirą Linux procesorių, veikiantį OpenWrt sistema. Tai leidžia Arduino projektams lengvai prisijungti prie tinklo, naudoti žiniatinklio sąsają ar SSH valdymą, o taip pat atnaujinti programinę įrangą per tinklą. Plokštė suderinama su Arduino Uno, Duemilanove, Leonardo, Diecimila ir Mega, todėl tinka tiek prototipavimui, tiek gamybiniams sprendimams.

Pagrindinės techninės charakteristikos

• Sistema: OpenWrt (atviro kodo Linux)
• Suderinamumas su Arduino IDE: 1.5.4 ir naujesnės versijos
• Tinklo sąsajos: LAN prievadas, Wi‑Fi (802.11 b/g/n), 3G modemo palaikymas
• Atmintis: USB atmintuko palaikymas projektų duomenims saugoti
• Maitinimas: iki 200 mA esant pilnai apkrovai; maitinamas per Arduino VIN kaiščius
• Antena: išorinė antena geresniam belaidžio ryšio stabilumui
• Valdymas: per žiniatinklio sąsają arba SSH

Norint naudoti, plokštė uždedama ant Arduino Uno, Mega ar kitos suderinamos plokštės jungčių, maitinimas tiekiamas per Arduino VIN, o tinklo nustatymai konfigūruojami per žiniatinklio sąsają. Rekomenduojama naudoti patikimą USB atmintuką, suformatuotą tarp platformų naudojimui, o išorinę anteną pastatyti atokiau nuo metalinių objektų.
