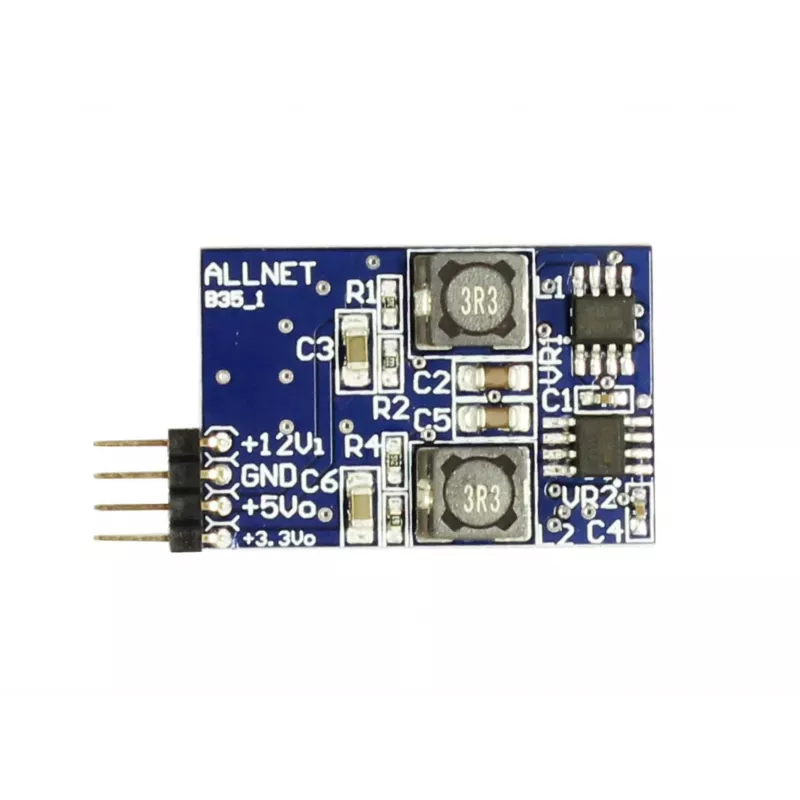

ALLNET 4duino Voltage Converter B33 (4duino_B35)

Kai kiekvienas milivoltas ir laipsnis temperatūros lemia sistemos stabilumą, o galios šaltinis turi būti patikimas net ir ekstremaliomis sąlygomis – štai kodėl ALLNET 4duino Voltage Converter B33 (4duino_B35) yra tinkamas pasirinkimas profesionaliam įrangos maitinimui.

Privalumai

Šis žeminantis keitiklis užtikrina iki 96% efektyvumą, sumažindamas energijos nuostolius ir šilumos išsiskyrimą. Fiksuota 3,3 V išėjimo įtampa supaprastina projektavimą, o platus įėjimo įtampos diapazonas (4,5–28 V) leidžia jį naudoti su įvairiais maitinimo šaltiniais. Integruotas MP1584EN valdiklis garantuoja stabilų darbą su mažu išėjimo pulsacijos lygiu (<30 mV) ir puikų apkrovos reguliavimą (±0,5 %).

Kam tinka

• „Arduino“ ir „4duino“ mikrovaldiklių projektams
• Įterptinėms sistemoms, reikalaujančioms 3,3 V maitinimo
• Pramoninei automatikai ir valdymo sistemoms
• Baterijomis maitinamiems įrenginiams, kuriems reikalingas efektyvus įtampos reguliavimas

Pagrindinės specifikacijos

• Tipas: nuolatinės srovės žeminantis (buck) keitiklis
• Įėjimo įtampa: 4,5–28 V DC
• Išėjimo įtampa: 3,3 V DC (fiksuota)
• Maksimali išėjimo srovė: 3 A (pikinė), 2 A (nuolatinė)
• Efektyvumas: iki 96%
• Jungimo dažnis: 1,5 MHz
• Integruotas grandynas: MP1584EN
• Darbinė temperatūra: nuo -45 °C iki +85 °C
• Išėjimo pulsacija: <30 mV
• Apkrovos reguliavimas: ±0,5%
• Įtampos reguliavimas: ±2,5%
• Apsaugos: nuo viršsrovių, terminė išjungimo
• Sąsaja: litavimo aikštelės (VIN+, VIN-, VOUT+, VOUT-)
• Montavimas: per angas (skirta kaiščiams)

Rekomendacijos

Siekiant optimalaus veikimo, užtikrinkite tinkamą šilumos išsklaidymą, kai keitiklis veikia arti maksimalios srovės. Naudokite atitinkamus įėjimo ir išėjimo kondensatorius, kaip rekomenduojama MP1584EN duomenų lape. Šis modulis yra patikimas pasirinkimas 3,3 V logikos grandinėms ir jutikliams maitinti.
