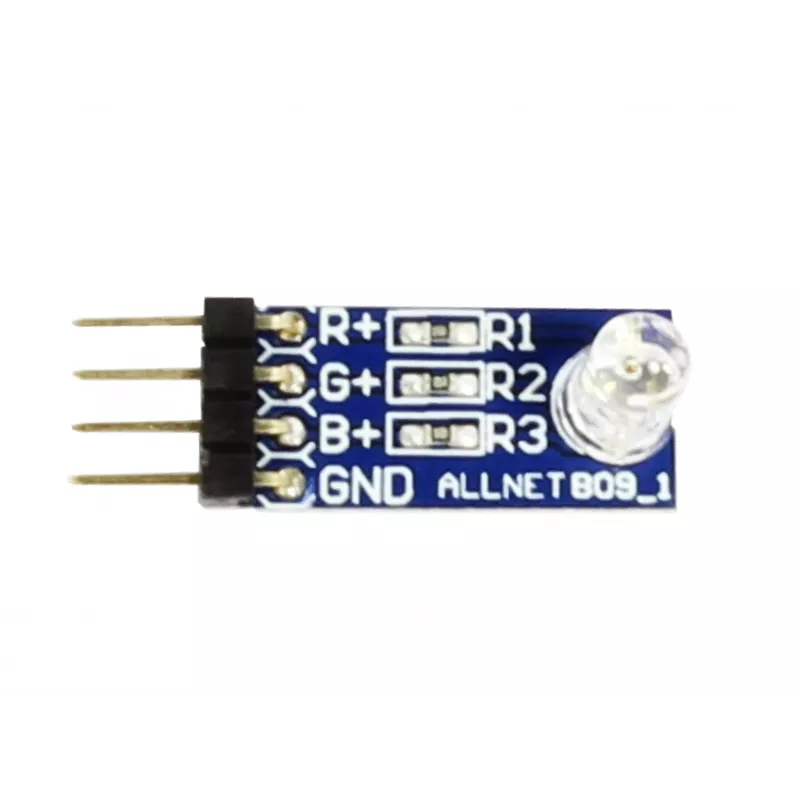

ALLNET 4duino RGB LED modulis

Ieškote paprasto, bet patikimo būdo į savo mikrovaldiklio projektą įtraukti spalvotą šviesos indikaciją? ALLNET 4duino RGB LED modulis – tai kompaktiškas sprendimas, leidžiantis valdyti raudoną, žalią ir mėlyną šviesą per PWM, taip sukuriant bet kokią spalvą. Integruoti srovę ribojantys rezistoriai supaprastina grandinės projektavimą, o 4 kontaktų šukos užtikrina greitą prijungimą prie duonos lentos.

Privalumai

Modulis tinka tiek 3,3 V, tiek 5 V logikos lygiams, todėl jį galima naudoti su dauguma šiuolaikinių mikrovaldiklių. Nereikia išorinių rezistorių – viskas jau integruota. Dėl mažų matmenų ir duonos lentos suderinamumo jį lengva įterpti į bet kokį prototipą.

Kam tinka

• „Arduino“, „Raspberry Pi“, ESP32 ir kitoms platformoms
• Būsenos indikatoriams ir vizualiniams signalams
• Dekoratyviniam apšvietimui ir nuotaikos kūrimui
• Šviesos valdymo mokymuisi ir edukaciniams projektams

Pagrindinės specifikacijos

• Modulio tipas: RGB šviesos diodų modulis
• Šviesos diodo tipas: bendras katodas (common cathode)
• Šviesos diodų skaičius: 1
• Spalvos: raudona, žalia, mėlyna (pilnas spalvų maišymas)
• Valdymas: skaitmeniniai I/O (PWM ryškumui ir spalvai)
• Maitinimo įtampa: 3,3 V – 5 V nuolatinė
• Sąsaja: 4 kontaktų šukos
• Kontaktų priskyrimas: GND, raudona, žalia, mėlyna
• Suderinamumas: „Arduino“, „Raspberry Pi“, ESP32, kiti mikrovaldikliai
• Integruoti rezistoriai: taip (srovės ribojimui)
• Jungtis: vyriški kontaktai (tinka duonos lentai)
• Pritaikymas: vizualinė indikacija, nuotaikos apšvietimas, mokymosi projektai
• Serija: ALLNET 4duino
• Funkcija: valdomas RGB šviesos šaltinis mikrovaldiklių projektams
• Montavimas: tinka duonos lentai
• Šviesos diodo dydis: tipinis 5 mm kiauryminis RGB šviesos diodas

Rekomendacijos

Norėdami gauti sklandžius spalvų perėjimus, naudokite PWM palaikančius mikrovaldiklio kontaktus. Šis modulis – puiki pradžia mokantis valdyti šviesos diodus ir maišyti spalvas.
