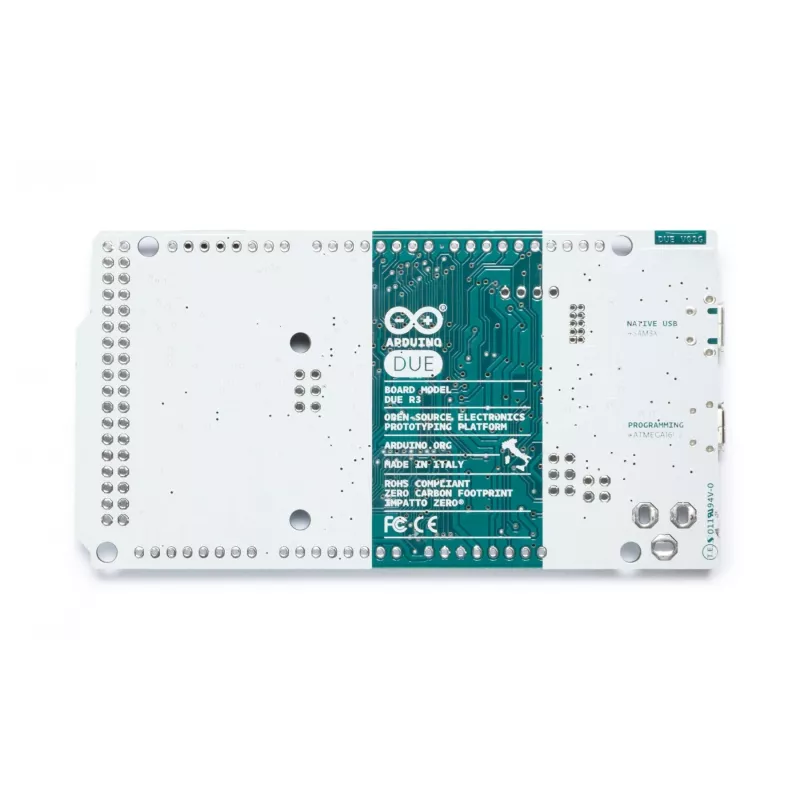

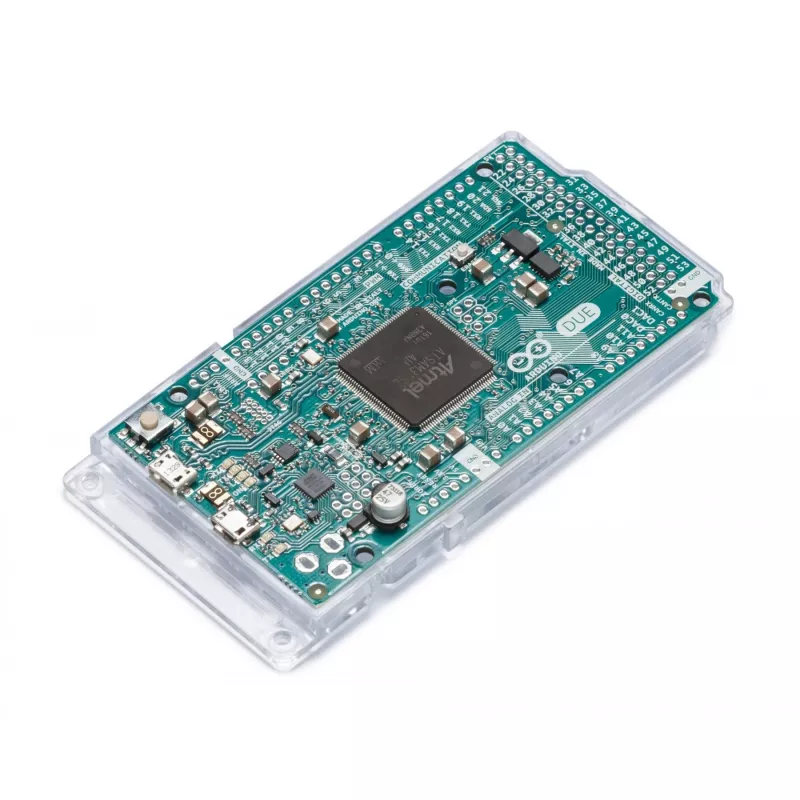

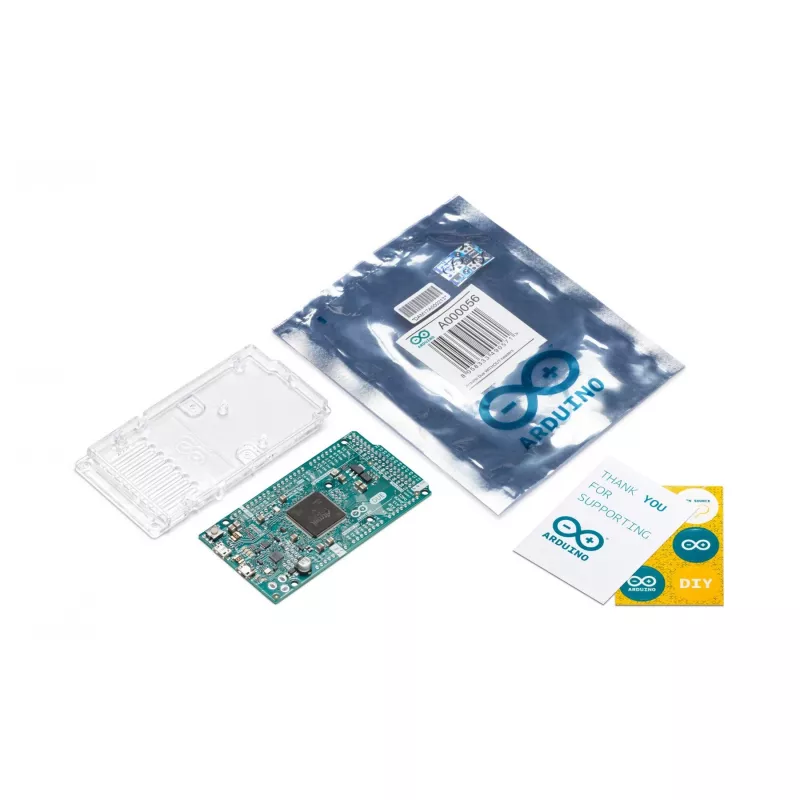

Arduino Due plokštė kūrėjams

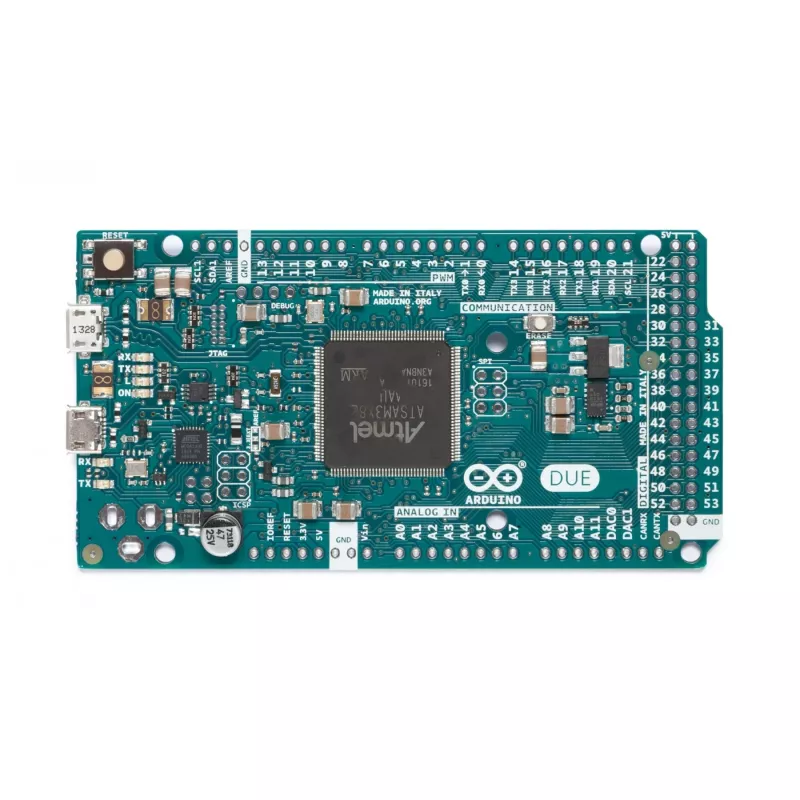

Arduino Due yra aukštos klasės kūrimo plokštė, sukurta ant Atmel SAM3X8E ARM Cortex-M3 mikrokontrolerio, veikiančio 84 MHz dažniu. Tai pirmoji Arduino plokštė su 32 bitų ARM branduoliu, užtikrinanti žymiai didesnį našumą nei 8 bitų analogai. 512 KB „flash“ atminties ir 96 KB SRAM leidžia įgyvendinti sudėtingus projektus, reikalaujančius didesnių programų ir didesnio atminties kiekio. Plokštė veikia 3,3 V įtampa, o maitinimo įėjimas gali būti iki 16 V. Ją galima maitinti per mikro-USB, AC/DC adapterį arba bateriją.

Privalumai

32 bitų procesorius suteikia reikiamą galią sudėtingiems uždaviniams, tokiems kaip signalų apdorojimas, garso sintezė ar kelių sąsajų valdymas. Plokštėje yra 54 skaitmeniniai I/O kaiščiai, 12 analoginių įėjimų ir 2 DAC išėjimai, taip pat 4 aparatiniai UART, USB OTG, SPI ir JTAG sąsajos. Dėl standartinės 1.0 pinout išdėstymo ji suderinama su 3,3 V Arduino skydais.

Pagrindinės specifikacijos

• Mikrokontroleris: Atmel SAM3X8E ARM Cortex-M3
• Laikrodžio dažnis: 84 MHz
• Flash atmintis: 512 KB
• SRAM: 96 KB
• Skaitmeniniai I/O: 54 kaiščiai (12 su PWM)
• Analoginiai įėjimai: 12
• DAC išėjimai: 2
• Aparatiniai UART: 4
• Sąsajos: USB OTG, SPI, JTAG, 2 TWI
• Darbinė įtampa: 3,3 V (I/O maks. 3,3 V)
• Maitinimo įėjimo maks. įtampa: 16 V
• Matmenys: 101,52 x 53,3 mm; Svoris: 36 g

Plokštė idealiai tinka sudėtingiems įterptiniams projektams, reikalaujantiems 32 bitų MCU, kelių nuosekliųjų sąsajų ar USB OTG. Dėl DAC išėjimų ji puikiai tinka garso ir signalų generavimo užduotims. Naudojant su 3,3 V Arduino skydais, būtina užtikrinti, kad visi prijungti įrenginiai būtų 3,3 V suderinami – priešingu atveju naudokite lygių keitiklius.
