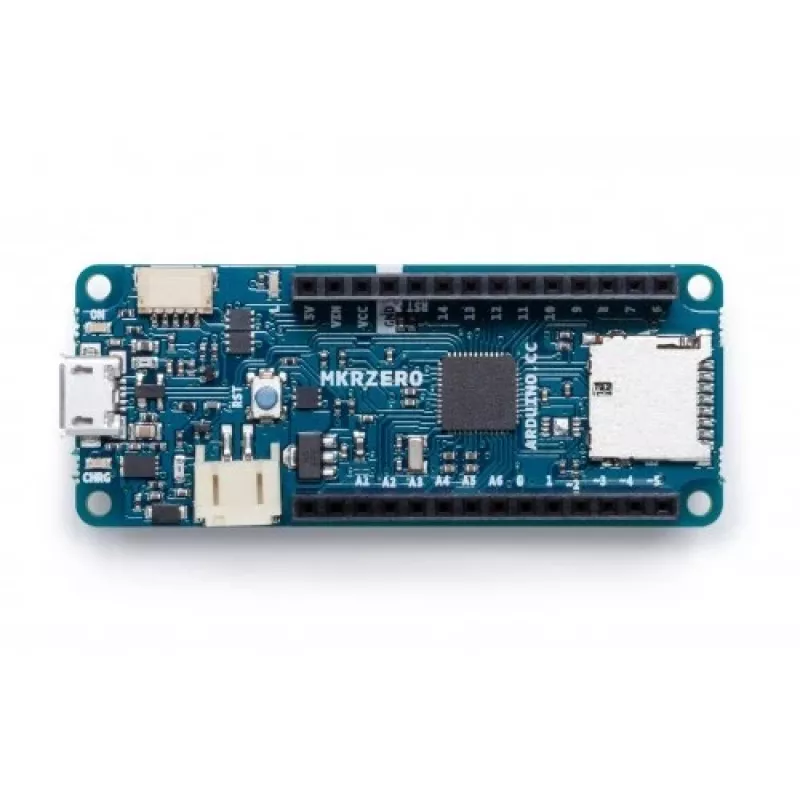

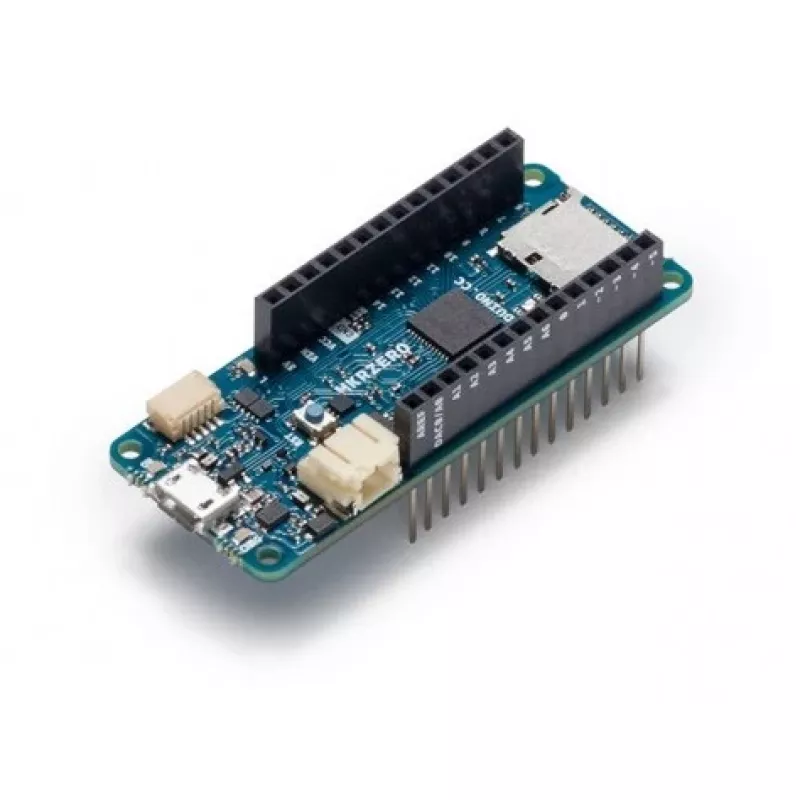

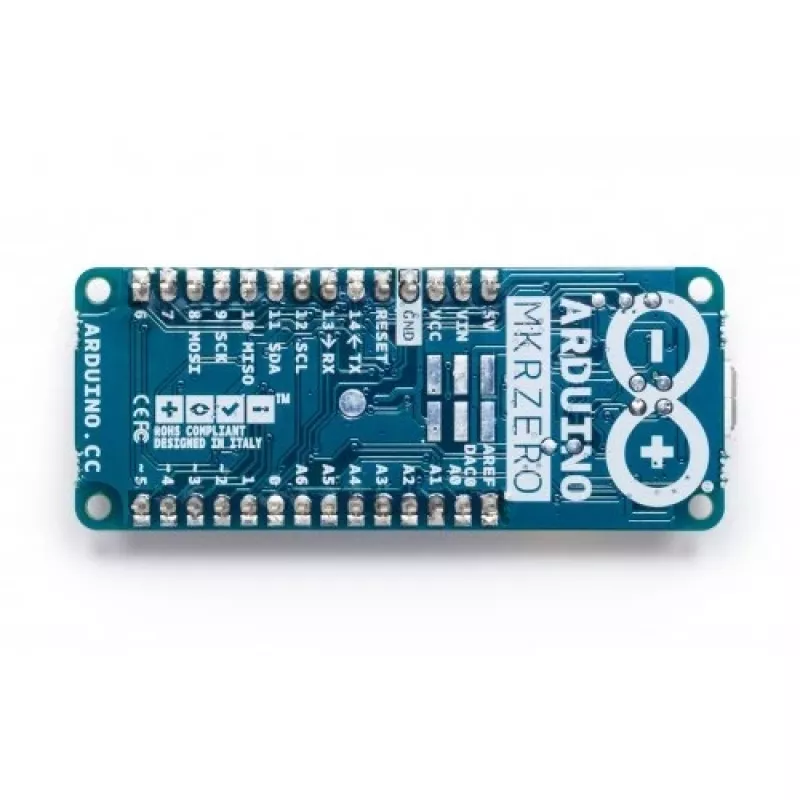

Plėtojimo plokštė Arduino MKR ZERO

Arduino MKR ZERO – tai kompaktiška plėtojimo plokštė, sukurta MKR formato, skirta 32 bitų programavimo mokymuisi ir įterptiniams projektams. Jos pagrindas – „Atmel SAMD21“ mikrovaldiklis su ARM Cortex-M0+ branduoliu, veikiančiu 48 MHz dažniu, 256 KB „Flash“ ir 32 KB SRAM atmintimi. Unikali savybė – įmontuota SD kortelės jungtis su atskira SPI1 sąsaja, leidžianti tiesiogiai pasiekti garso ar duomenų failus be papildomų modulių. Plokštė maitinama per mikro-USB arba LiPo bateriją, o įtampos stebėjimas leidžia kontroliuoti akumuliatoriaus būklę. Dėl 3,3 V loginio lygio būtina naudoti lygio keitiklius, jei jungiami 5 V įrenginiai.

Kodėl verta rinktis?

MKR ZERO sujungia mokymosi platformos paprastumą su profesionalia 32 bitų architektūra. Įmontuotas SD kortelės lizdas leidžia kurti garso atkūrimo projektus be papildomų laidų – tiesiog įdėkite SD kortelę su MP3 failais. Kompaktiškas MKR formatas idealiai tinka nešiojamiems ir baterijomis maitinamiems įrenginiams, o įtampos stebėjimo analoginis įėjimas padeda apsaugoti ličio polimerų baterijas nuo gilaus iškrovimo.

Pagrindinės techninės specifikacijos

• Mikrovaldiklis: Atmel SAMD21 (ARM Cortex-M0+)
• Takto dažnis: 48 MHz
• Flash atmintis: 256 KB
• SRAM: 32 KB
• Darbinė įtampa: 3,3 V (I/O maks. 3,3 V)
• SD kortelės jungtis: taip, su atskira SPI1 sąsaja
• Maitinimas: mikro-USB arba LiPo baterija; baterijos įtampos stebėjimas
• Srovė vienam I/O kaiščiui: iki 7 mA

Kaip naudoti?

Prijunkite plokštę prie kompiuterio per mikro-USB kabelį ir programuokite per Arduino IDE. Įdėkite SD kortelę su failais į integruotą lizdą – jie pasiekiami per SPI1 sąsają. Maitinimui galite naudoti LiPo bateriją, o analoginis įėjimas leidžia matuoti baterijos įtampą. Visi išoriniai moduliai turi būti suderinami su 3,3 V logika; naudokite lygio keitiklius, jei reikia 5 V.

Rekomendacijos

Netaikykite aukštesnės nei 3,3 V įtampos I/O kaiščiams – tai gali sugadinti plokštę. Jei naudojate 5 V jutiklius ar modulius, būtinai įjunkite lygio keitiklį. Baterijomis maitinamuose projektuose stebėkite įtampą per analoginį įėjimą, kad išvengtumėte gilaus iškrovimo.
