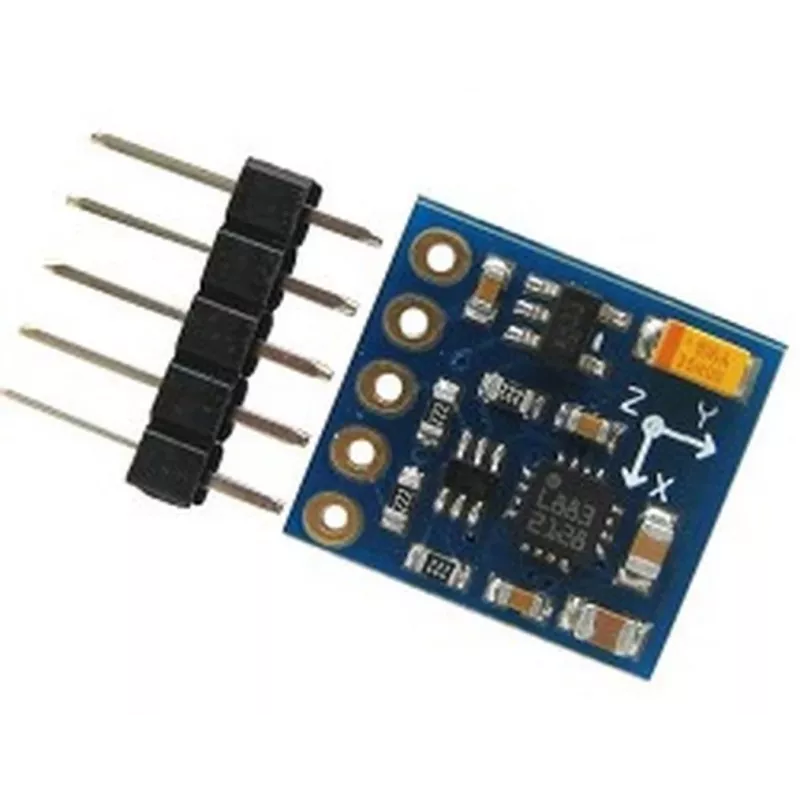

ALLNET 4duino 3 ašių kompaso modulis (ALL_OY_3249-1)

Honeywell HMC5883L jutiklis šiame ALLNET 4duino 3 ašių kompaso modulyje užtikrina stabilų magnetinio lauko matavimą, būtiną orientacijai ir navigacijai. Modulis pasižymi I2C sąsaja ir plačiu 3V–5V maitinimo diapazonu, todėl lengvai integruojamas su Arduino, Raspberry Pi ir kitomis mikrovaldiklių platformomis.

Privalumai

• Honeywell HMC5883L 3 ašių magnetometras
• I2C sąsaja (SDA, SCL)
• Platus 3V–5V maitinimo diapazonas su įmontuotu stabilizatoriumi
• 12 bitų ADC skiriamoji geba
• Pasirenkamas stiprinimas nuo ±1,3 iki ±8,1 Gauso
• Kompaktiška plokštė su tvirtinimo angomis

Kasdienis naudojimas

Prijunkite VCC, GND, SDA ir SCL prie mikrovaldiklio – modulis teiks krypties duomenis elektroniniam kompasui, robotams, dronams ir orientacijos jutikliams. 5V tolerantiškos I2C linijos supaprastina suderinamumą tiek su 3,3V, tiek su 5V sistemomis.

Techninės specifikacijos

• Jutiklio lustas: Honeywell HMC5883L
• Ašys: 3 (X, Y, Z)
• Sąsaja: I2C
• Maitinimo įtampa: 3V–5V DC
• Loginė įtampa: 3,3V (5V tolerantiška I2C)
• Magnetinio lauko diapazonas: ±1,3 iki ±8,1 Gauso (pasirenkamas)
• Skiriamoji geba: 12 bitų ADC
• Išvesties duomenų sparta: iki 160 Hz
• Srovės suvartojimas: 100–200 µA (matavimo režimu)
• Darbinė temperatūra: -30°C iki +85°C
• Tvirtinimo angos: yra

Pastaba

Kompaktiškas ir tikslus kompaso modulis jūsų orientacijai jautriam projektui.
