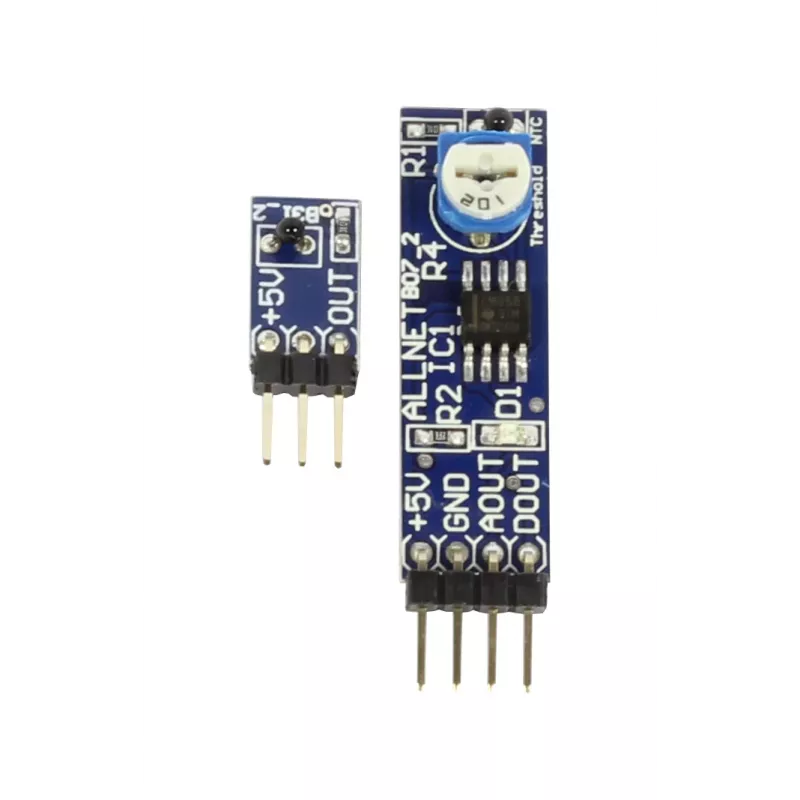

ALLNET 4duino NTC 10k Threshold TTL Temperature Sensor Module

Kai reikia patikimo temperatūros slenksčio valdymo, šis jutiklio modulis suteikia aiškų skaitmeninį signalą, kai temperatūra viršija nustatytą ribą. Joks nuolatinis analoginis stebėjimas nereikalingas – tiesiog sureguliuokite slenkstį ir gaukite TTL išvestį.

Privalumai profesionalams

Modulis pagrįstas NTC termistoriumi (10 kOhm esant 25 °C) ir LM393 lygintuvu, užtikrinančiu stabilų perjungimą. Įmontuotas potenciometras leidžia tiksliai nustatyti temperatūros slenkstį, o šviesos diodas vizualiai parodo būseną. Darbinė įtampa nuo 3,3 V iki 5 V leidžia integruoti tiek su 3,3 V, tiek su 5 V logikos sistemomis.

Kam šis modulis tinka

• „Pasidaryk pats“ termostatams ir temperatūros valdymo sistemoms
• Aplinkos stebėjimo projektams su Arduino, Raspberry Pi, ESP32 ar kitais mikrovaldikliais
• Šildymo, vėdinimo ir oro kondicionavimo prototipams
• Švietimo tikslams – elektronikos ir programavimo mokymuisi

Pagrindinės specifikacijos

• Jutiklio tipas: NTC termistorius
• Termistoriaus varža: 10 kOhm (esant 25 °C)
• Išėjimo tipas: Skaitmeninis (slenkstinis)
• Išėjimo signalo lygis: TTL (0 V / VCC)
• Darbinė įtampa: 3,3 V – 5 V nuolatinė
• Slenksčio reguliavimas: įmontuotas potenciometras
• Lygintuvo IC: LM393 (arba suderinamas)
• Indikacinis šviesos diodas: taip (slenksčio būsenai)
• Sąsajos kontaktai: 3 kontaktų antraštė (VCC, GND, DOUT)
• Temperatūros matavimo diapazonas: nuo –30 °C iki +100 °C (tipinis)
• Suderinamumas: Arduino, Raspberry Pi, ESP32/ESP8266, mikrovaldikliai
• Paskirtis: temperatūros stebėjimas, „pasidaryk pats“ termostatas, aplinkos jutiklis
• Modulio funkcija: temperatūros slenksčio jungiklis
• Jutiklio prijungimas: 2 kontaktų antraštė išoriniam NTC zondui
• Srovės suvartojimas: mažas (mA diapazone)

Naudojimo rekomendacijos

Norėdami tiksliai nustatyti slenkstį, naudokite stabilų maitinimo šaltinį ir sukite potenciometrą lėtai, stebėdami išėjimo signalą. Modulis skirtas naudoti patalpose; venkite ekstremalių temperatūrų, viršijančių nurodytą diapazoną.
