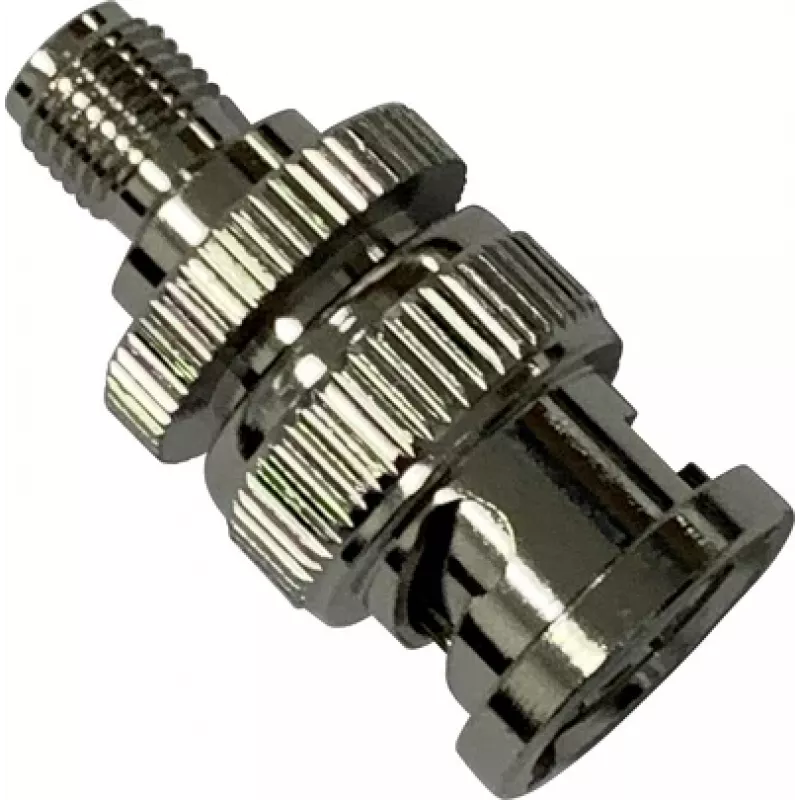

Wittenberg Antennen 103509 BNC kištukas - SMA lizdas koaksialinis adapteris, 50 omų, DC-4 GHz, nikeliuotas žalvaris

VSWR ≤ 1,3:1 – tai, kas šiame Wittenberg Antennen 103509 adapteryje svarbiausia profesionaliems RF matavimams: signalo atspindžiai išlieka minimalūs visoje DC–4 GHz juostoje. Vietoje papildomų kabelių gamybos užtenka vieno tiesaus perėjimo tarp BNC ir SMA jungčių.

Kodėl verta rinktis šį adapterį

• BNC kištukas (male) į SMA lizdą (female) – sujungia skirtingų standartų įrangą be tarpinių dalių
• 50 omų varža atitinka daugumą RF instrumentų, spektro analizatorių ir antenų tiekimo linijų
• Auksu padengtas centrinis kontaktas ir PTFE izoliatorius užtikrina stabilų perdavimą iki 4 GHz
• Nikeliuotas žalvaris – atsparus korpusas laboratorijų ir lauko sąlygoms
• 500 sujungimo ciklų – adapteris skirtas dažnam perkėlimui, o ne vienkartiniam naudojimui

Kam tinka

Tiems, kas kasdien pertvarko matavimo grandines: RF inžinieriams, antenų montuotojams, testavimo laboratorijų technikams. Jei turite BNC kabelį, o prietaisas ar modulis turi SMA lizdą, šis adapteris pašalina litavimo ar perėjimų paieškos darbą. Kompaktiškas tiesus korpusas telpa ir ankštuose korpusuose, o srieginė SMA pusė neatsijungia nuo vibracijos.

Techninės specifikacijos

• 1 jungtis: BNC kištukas (male)
• 2 jungtis: SMA lizdas (female)
• Varža: 50 Ω
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,3:1
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1500 V RMS
• Izoliacijos varža: ≥ 5000 MΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Ilgaamžiškumas: 500 sujungimo ciklų
• Pakuotė: 1 vnt.

Naudojimo patarimai

Prieš jungdami patikrinkite, ar SMA pusė priveržta ranka – per didelė jėga gali pažeisti srieginę jungtį. Laikykite adapterį atskirai nuo kabelių ritinių, kad kontaktai liktų švarūs; esant poreikiui valykite izopropilo alkoholiu. Fiksuokite BNC sukimą tik pasukdami fiksavimo žiedą, o ne sukdami visą adapterį – taip išvengsite centrinio kontakto apkrovos.
