TNC kištukas užspaudimui RG-174/RG-316 DeLOCK 90015

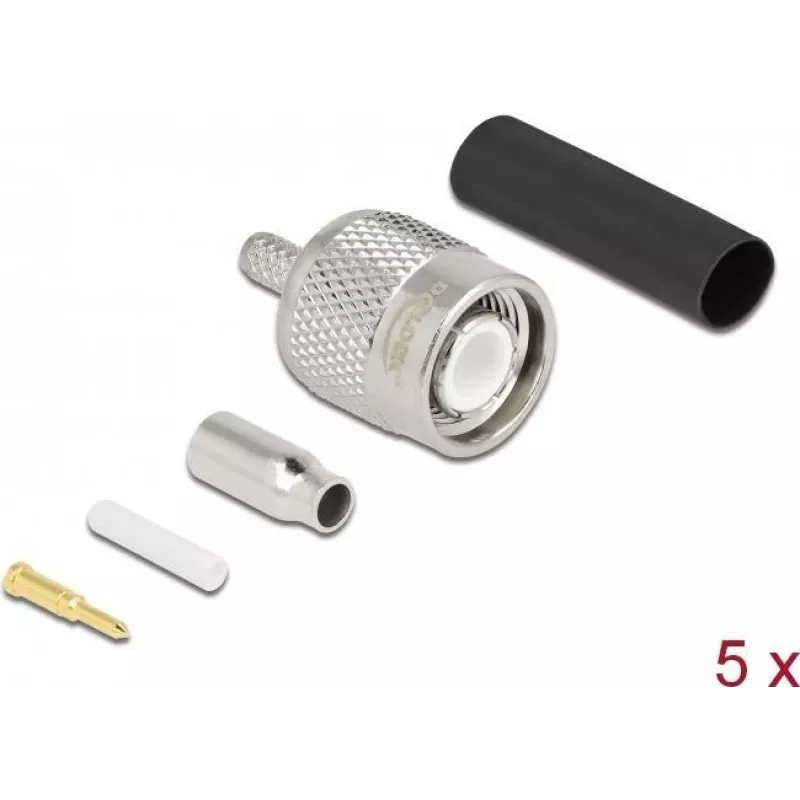

DeLOCK TNC kištukas užspaudimui skirtas naudoti su RG-174 ir RG-316 koaksialiniais kabeliais. Jis užtikrina 50 Ω varžą ir tiekiamas su atitinkamu termosusitraukiančiu vamzdeliu. Kištuko kontaktai yra nikeliuoti, o matmenys kompaktiški (14,4 mm × 23,8 mm × 14,4 mm). Pakuotėje yra penki kištukai, tinkami RF kabelių sistemų surinkimui ir remontui.

Privalumai

• Nikeliuoti kontaktai – atsparūs korozijai ir užtikrina stabilų signalo perdavimą.
• Pridedamas termosusitraukiantis vamzdelis – suteikia įtempimo mažinimą ir papildomą izoliaciją užspaudimo vietoje.
• Kompaktiški matmenys – tinka montuoti ribotos erdvės sąlygomis.
• Penkių vienetų pakuotė – suteikia atsarginių kištukų smulkiems projektams ar priežiūrai.

Pagrindinės techninės specifikacijos

• Tipas: TNC kištukas užspaudimui
• Tinkami kabeliai: RG-174, RG-316
• Varža: 50 Ω
• Kontaktų danga: nikelis
• Matmenys: 14,4 mm × 23,8 mm × 14,4 mm
• Pakuotė: 5 vnt.

Naudojimas

Paruoškite RG-174 arba RG-316 kabelį: nuimkite išorinį apvalkalą, ekraną ir dielektriką pagal kištuko gamintojo užspaudimo instrukcijas. Įkiškite paruoštą kabelį į TNC kištuką taip, kad centrinis laidininkas liestųsi su kaiščiu, o ekranas – su korpusu. Uždėkite užspaudimo movą ir užspauskite tinkamu įrankiu. Uždėkite termosusitraukiantį vamzdelį ant jungties ir pašildykite, kad susidarytų apsauginė įvorė. Po surinkimo patikrinkite tęstinumą ir varžą.

Rekomendacijos

• Naudokite suderinamą užspaudimo įrankį, pritaikytą kištuko ir kabelio tipui, kad užtikrintumėte patikimą mechaninį ir elektrinį kontaktą.
• Venkite per didelio termosusitraukiančio vamzdelio ir kištuko kaitinimo montavimo metu.
• Patikrinkite surinktus kištukus tinkama RF matavimo įranga, kad įsitikintumėte, jog 50 Ω varža atitinka reikalavimus.
