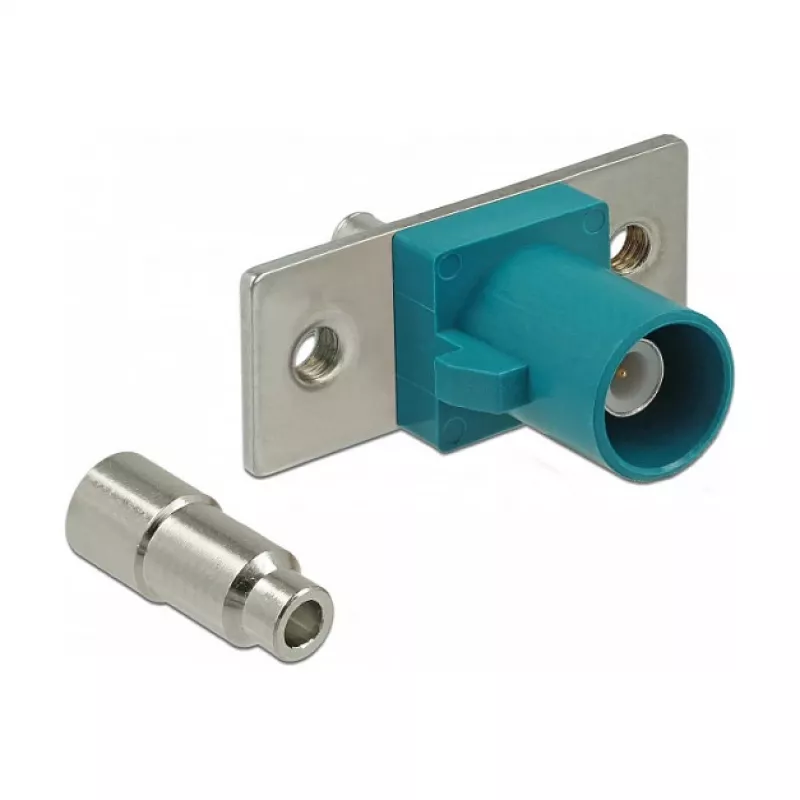

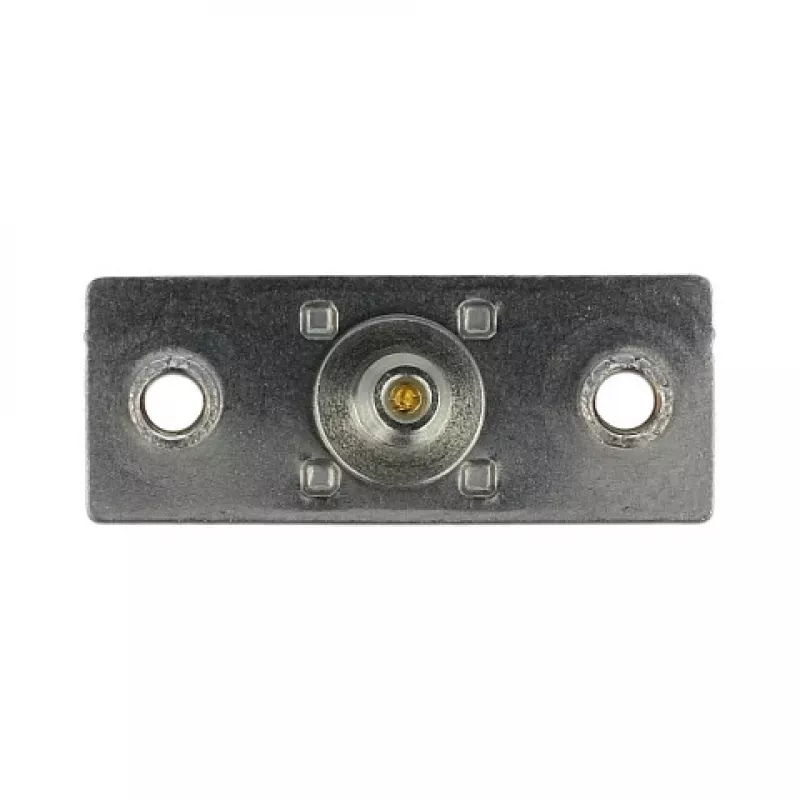

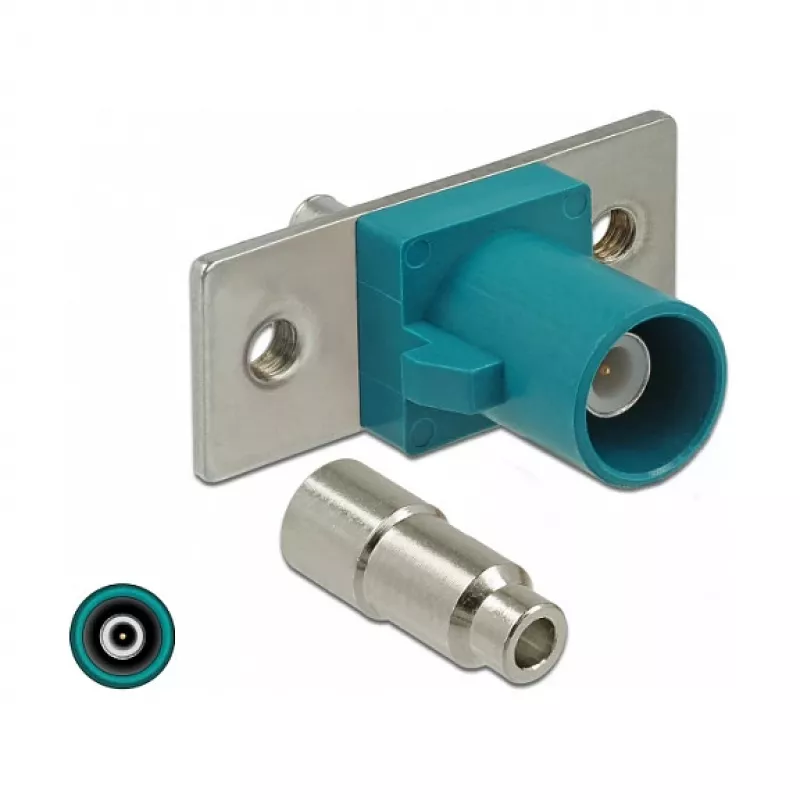

Koaksialinis FAKRA Z kištukinis jungtis DELOCK 89826, 21,2×24×7,5 mm, auksuoti kontaktai

DELOCK 89826 yra vieno gabalo koaksialinis FAKRA Z kištukinis jungtis, skirtas radijo dažnių programoms automobilių ir telematikos srityse. Šis jungtis užtikrina patikimą signalo perdavimą ir atsparumą korozijai dėl auksuotų kontaktų. Kompaktiški matmenys (21,2 × 24 × 7,5 mm) leidžia montuoti ankštose erdvėse. Tiekiamas kaip atskiras vienetas polietileniniame maišelyje, šis FAKRA Z kištukas yra skirtas kabelių surinkimui, remonto darbams ar integracijai į RF įrangą, kur reikalinga FAKRA Z sąsaja.

Privalumai

Jungtis sujungia standartizuotą FAKRA Z sąsają su auksuotais kontaktais, užtikrindama pastovų mažų nuostolių RF veikimą ir ilgalaikį kontaktų patikimumą. Vieno gabalo konstrukcija supaprastina surinkimą ir sumažina jungiamųjų dalių skaičių. Kompaktiškas, žemo profilio korpusas tinka montavimui ribotos erdvės sąlygomis ir atitinka tipinius automobilių mechaninius reikalavimus. Tiekiamas kaip atskiras vienetas, patogus remontui pagal poreikį ir mažos apimties kabelių surinkimui.

Pagrindinės techninės specifikacijos

• Tipas: FAKRA Z kištukinis jungtis (vyriškas)
• Kontaktai: Auksuoti, užtikrina patikimą signalo perdavimą
• Matmenys: 21,2 × 24 × 7,5 mm
• Pakuotė: Vienas vienetas polietileniniame maišelyje
• Paskirtis: Radijo dažnių programos automobilių ir telematikos srityse

Kaip naudoti

Paruoškite koaksialinį kabelį, nuimdami išorinį apvalkalą, pintą ekraną ir dielektriką pagal gamintojo rekomenduojamus matmenis. Įstatykite paruoštą kabelį į jungties korpusą, užtikrindami, kad centrinis laidininkas ir pintas ekranas tinkamai liestųsi su vidiniais kontaktais. Suspausti arba lituoti pagal jungties konstrukciją ir pritvirtinti. Jungiant, sulygiuokite FAKRA Z raktą ir stumkite jungtį, kol ji užsifiksuos; patikrinkite mechaninį fiksatorių, jei yra. Laikykitės transporto priemonės ar įrangos gamintojo nurodymų dėl kabelio vedimo ir įtempimo mažinimo, kad išvengtumėte mechaninio įtempio jungtyje.

Rekomendacijos

Naudokite tinkamus kabelio paruošimo įrankius ir laikykitės nurodytų nuėmimo matmenų, kad išlaikytumėte RF veikimą. Venkite per didelio lenkimo ar tempimo prie užbaigimo taško ir užtikrinkite, kad jungtys būtų tinkamai sujungtos ir užfiksuotos, siekiant išsaugoti signalo vientisumą automobilių ir telematikos programose.
