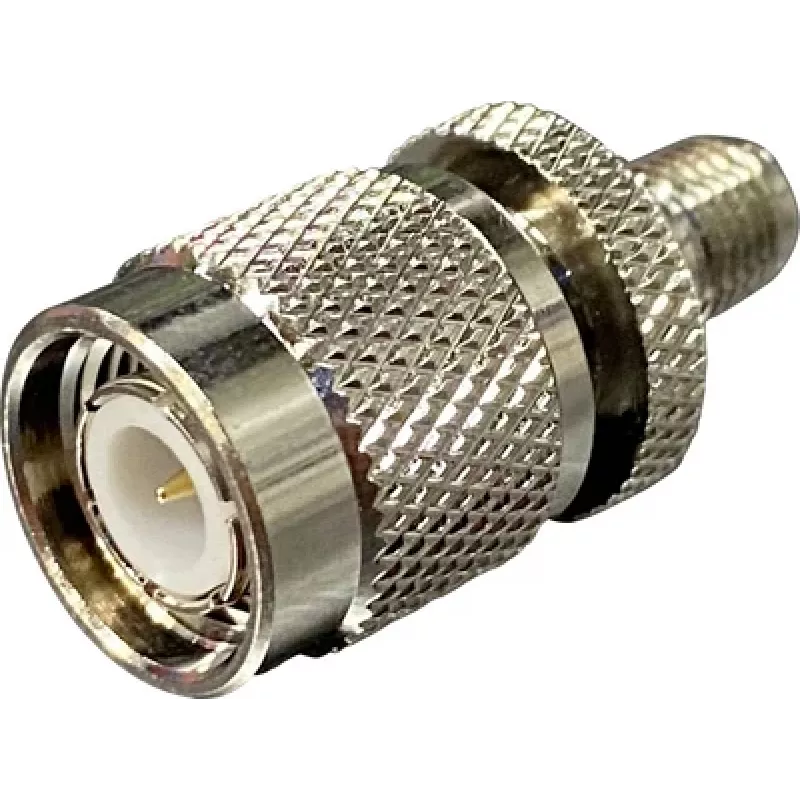

Wittenberg Antennen 102185 TNC vyriškas į SMA moteriškas tiesus metalinis adapteris

Wittenberg Antennen 102185 – tiesus RF koaksialinis adapteris, skirtas sujungti TNC kištuką su SMA lizdu 50 Ω varžos sistemose. Korporatyviems inžinieriams ir technikams, dirbantiems su antenų maitinimo linijomis, bevielio ryšio įranga ar bandymų stendais, šis adapteris užtikrina patikimą signalo perdavimą nuo DC iki 6 GHz.

Privalumai

Kieto žalvario korpusas, padengtas nikeliu, atsparus korozijai ir mechaniniam susidėvėjimui. Auksu padengti centriniai kontaktai ir PTFE izoliatorius palaiko stabilią impedansą ir mažą VSWR (1.2:1) visame dažnių diapazone. Tiesi konstrukcija leidžia išvengti papildomų lenkimų ir sumažina signalo nuostolius.

Kam skirta

• RF bandymų ir matavimų laboratorijoms
• Antenų maitinimo linijoms ir bevielio ryšio įrangai
• Tiesioginiam TNC ir SMA sąsajų suderinimui

Pagrindinės specifikacijos

• 1 jungtis: TNC male (kištukas)
• 2 jungtis: SMA female (lizdas)
• Korpuso forma: tiesus
• Impedansas: 50 Ω
• Dažnių diapazonas: DC–6 GHz
• VSWR: 1.2:1
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų danga: auksas
• Izoliatorius: PTFE
• Darbinė temperatūra: –40 °C iki +85 °C
• Dielektrinė atsparumas įtampai: 1000 V RMS
• Izoliacijos varža: 5000 MΩ
• Ilgaamžiškumas: 500 sujungimų ciklų

Naudojimo rekomendacijos

Rekomenduojama naudoti ten, kur reikia patikimai sujungti TNC kištuką su SMA lizdu nekeičiant kabelio krypties. Prieš montuodami įsitikinkite, kad jungtys švarios ir tinkamai priveržtos, kad būtų išvengta signalo atspindžių.
