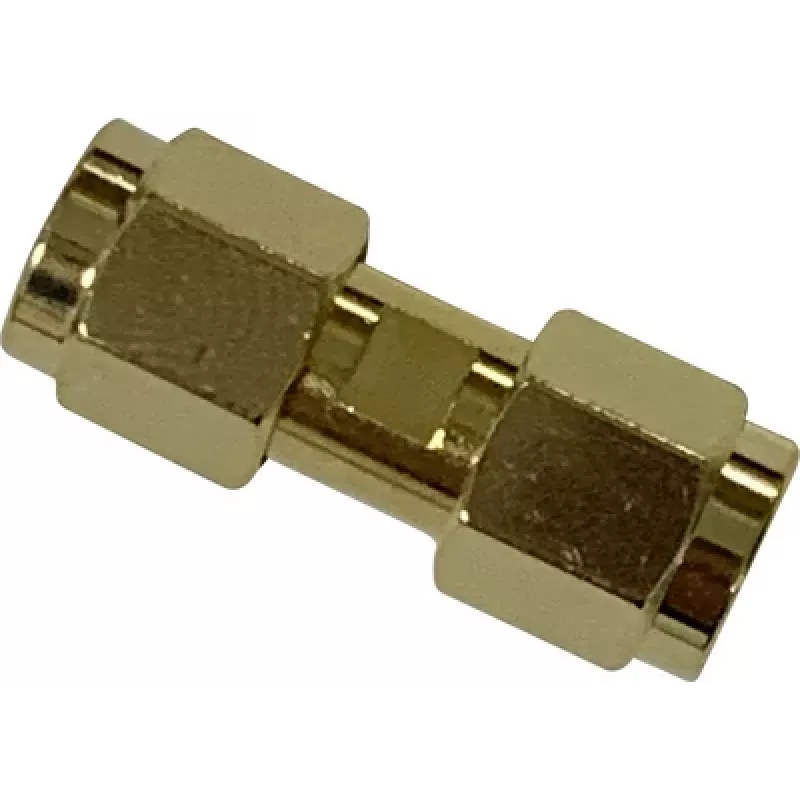

Wittenberg Antennen SMA adapteris, vyriškas-vyriškas, 50 omų, tiesus, 103512

Kai reikia sujungti du SMA vyriškus jungtis tiesiogiai, dažnai pritrūksta patikimo sprendimo, kuris išlaikytų 50 omų varžą ir signalo vientisumą. Wittenberg Antennen SMA adapteris vyriškas-vyriškas 103512 užtikrina tiesioginį linijinį ryšį tarp dviejų SMA vyriškų jungčių, išlaikydamas 50 omų impedansą visoje grandinėje.

Kam skirtas

Šis adapteris skirtas RF technikams, radijo mėgėjams ir elektronikos inžinieriams, kuriems reikia sujungti du SMA vyriškus kabelius ar prietaisus bandymų stenduose, antenų sistemose ar kompaktiškuose RF mazguose.

Pagrindinės savybės

• SMA vyriškas į SMA vyrišką, tiesaus korpuso
• 50 omų impedansas standartinėms RF sistemoms
• Dažnių diapazonas nuo DC iki 6 GHz
• Nikeliuotas žalvarinis korpusas, auksuoti centriniai kontaktai
• PTFE izoliatorius mažiems nuostoliams ir aukštam stabilumui

Specifikacijos

• Jungtis A: SMA vyriškas
• Jungtis B: SMA vyriškas
• Impedansas: 50 omų
• Dažnių diapazonas: DC – 6 GHz
• VSWR: < 1,2:1
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: auksuotas
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1000 V RMS
• Izoliacijos varža: ≥ 5000 MOhm
• Kontakto varža (centrinis): ≤ 3 mOhm
• Kontakto varža (išorinis): ≤ 2 mOhm
• Ilgaamžiškumas: 500 sujungimų ciklų
• Darbinė temperatūra: -65 °C iki +165 °C
• Montavimo tipas: linijinis / laisvai kabantis

Kaip naudoti

Prijunkite adapterį prie dviejų SMA vyriškų jungčių, užtikrindami, kad abi jungtys būtų švarios ir tinkamai priveržtos. Rekomenduojama naudoti sukimo momento raktą pagal gamintojo nurodymus, kad būtų išvengta per didelio priveržimo ir žalos.

Patarimas: prieš kiekvieną naudojimą patikrinkite, ar jungtys nėra pažeistos ar užterštos. Laikykite adapterį sausoje vietoje, kad išvengtumėte korozijos. Periodiškai tikrinkite VSWR, kad įsitikintumėte, jog ryšys išlieka optimalus.
