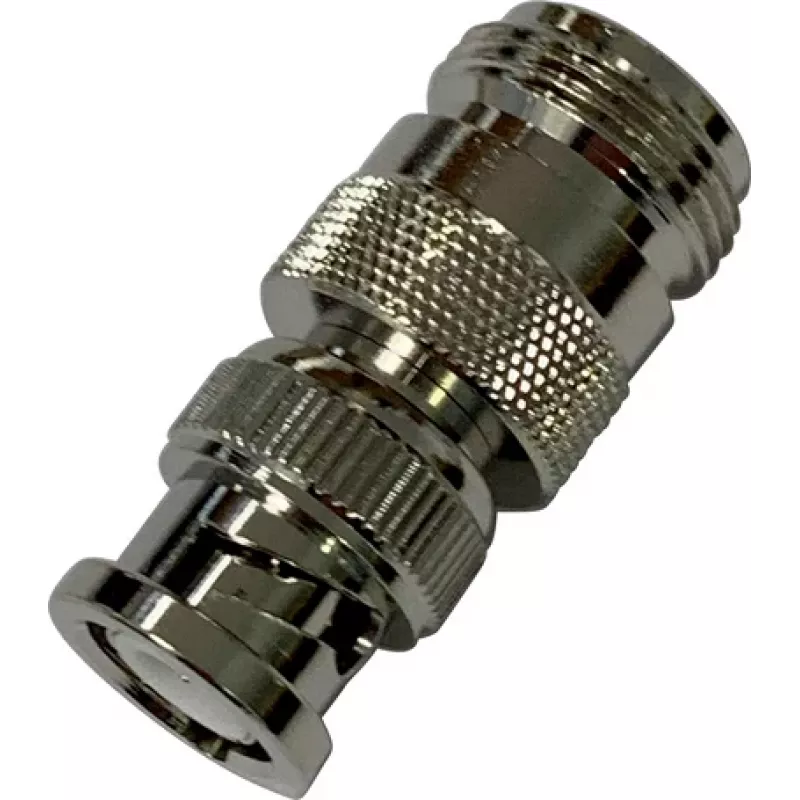

Wittenberg Antennen 103507 BNC kištukas – N lizdas koaksialinis adapteris, 50 omų, nikeliuotas žalvaris

Kai reikia sujungti BNC kištuku baigiamą kabelį su N tipo įranga, kiekvienas papildomas perėjimas gali pabloginti signalą. Wittenberg Antennen 103507 adapteris išlaiko 50 omų varžą ir užtikrina, kad nuostoliai išliktų minimalūs net iki 4 GHz dažnio. Tai tiesus koaksialinis adapteris, skirtas RF, antenų ir testavimo sistemoms, kuriose reikalingas patikimas ir stabilus ryšys.

Kodėl verta rinktis

• BNC kištukas sujungiamas su N lizdu – vienas patikimas perėjimas tarp skirtingų standartų
• 50 omų varža, VSWR mažesnis nei 1,3:1, įterpimo nuostoliai mažesni nei 0,2 dB
• Patvarus žalvarinis korpusas, padengtas nikeliu, auksu padengtas centrinis kontaktas
• PTFE izoliatorius atlaiko nuo -55 °C iki +155 °C temperatūrą
• 500 sujungimo ciklų – ilgaamžiškumas net intensyvaus naudojimo sąlygomis

Kasdienis naudojimas

Šis adapteris puikiai tinka prijungti BNC kabelius prie N tipo įrangos: antenų, spektro analizatorių ar RF testavimo stendų. Dėl mažų įterpimo nuostolių ir plataus dažnių diapazono jis tinka tiek laboratorijoje, tiek lauko sąlygomis. Nikeliuotas žalvarinis korpusas atsparus korozijai, o auksu padengtas kontaktas užtikrina stabilų veikimą net po daugkartinio sujungimo.

Techninė specifikacija

• 1 jungtis: BNC kištukas (bayonet tipo fiksavimas)
• 2 jungtis: N lizdas
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 4 GHz
• VSWR: < 1,3:1
• Įterpimo nuostoliai: < 0,2 dB
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas (centrinis kontaktas)
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1500 V RMS
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimo ciklai: 500
• Konfigūracija: tiesus

Kam tinka

Adapteris skirtas RF inžinieriams, telekomunikacijų specialistams, mokslo laboratorijoms ir įmonėms, kurios naudoja BNC bei N tipo jungtis. Jis pravers montuojant antenų sistemas, atliekant matavimus ar kuriant testavimo įrangą, kai reikia patikimo ir ilgaamžio sprendimo.

Kaip naudoti

Sujunkite BNC kištuką su atitinkamu BNC lizdu, o N lizdą – su N tipo kištuku. Dėl bayonet fiksavimo BNC pusėje sujungimas atliekamas greitai ir saugiai. Prieš naudodami įsitikinkite, kad abiejų pusių varža yra 50 omų ir kad dažnis neviršija 4 GHz. Nenaudokite jėgos – adapteris turi jungtis sklandžiai.

Priežiūra

Norėdami išlaikyti optimalų signalo perdavimą, laikykite kontaktus švarius ir sausus. Esant poreikiui, valykite izopropilo alkoholiu ir minkštu audiniu. Saugokite nuo smūgių ir drėgmės.

Patarimas: jei dažnai perjungiate tarp BNC ir N tipo įrangos, įsigykite kelis adapterius – taip sutaupysite laiko ir išvengsite dažno atsukimo. Visada patikrinkite, ar sujungimo varža atitinka jūsų sistemos reikalavimus.
