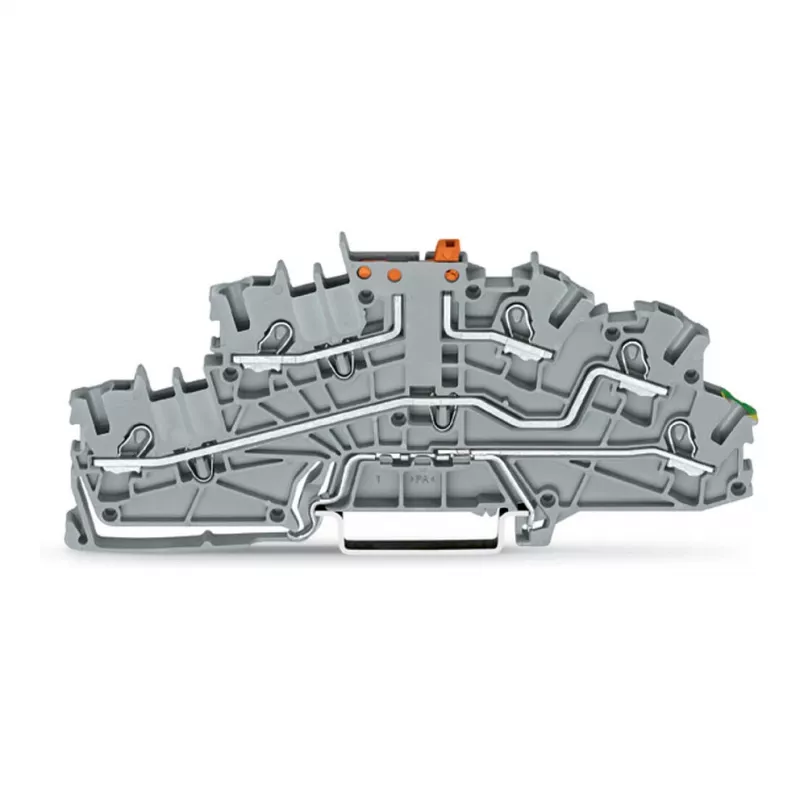

WAGO TOPJOB S N-Atjungimo Gnybtų Blokas su PE, 3-Laidinis, Push-in CAGE CLAMP, Pilkas, 2003-6644

Nereikia ieškoti patikimo sprendimo N- laidininko atjungimui su integruota apsauginio įžeminimo (PE) funkcija – WAGO TOPJOB S 2003-6644 užtikrina saugų ir efektyvų veikimą pramoniniuose valdymo skyduose bei skirstomuosiuose tinkluose. Atjungimo peiliukas leidžia greitai izoliuoti neutralų laidininką nepertraukiant PE grandinės, o Push-in CAGE CLAMP® technologija įgalina įrankiais nereikalaujantį laidų prijungimą, taupant brangų montavimo laiką.

Privalumai

• Spartus ir patikimas Push-in jungimas be įrankių – tinka tiek vientisiems, tiek suvyitems laidams nuo 0,25 iki 4 mm² (22–12 AWG).
• Integruotas atjungimo mechanizmas supaprastina N-laidininko atjungimą ir izoliavimą priežiūros metu.
• PE funkcija užtikrina atitiktį saugos reikalavimams ir apsaugo nuo elektros smūgio.
• Kompaktiškas korpusas taupo vietą ant 35 mm DIN bėgelio, leidžiantis tankesnį komponentų išdėstymą.
• Platus laidų skerspjūvių diapazonas (0,25–4 mm²) suteikia lankstumo projektuojant įvairias grandines.

Kam tinka

• Skirstomiesiems skydams ir poskirstymo mazgams
• Pramoniniams valdymo spintoms
• Pastatų automatikos sistemoms
• Apšvietimo ir galios paskirstymo tinklams

Pagrindinės specifikacijos

• Gaminio tipas: N-atjungimo gnybtų blokas su PE
• Serija: TOPJOB S
• Potencialų skaičius: 3
• Jungčių skaičius: 3
• Jungimo technologija: Push-in CAGE CLAMP®
• Vardinė įtampa (N-atjungimas): 250 V
• Vardinė srovė (N-atjungimas): 20 A
• Vardinė impulsinė įtampa: 4 kV
• Taršos laipsnis: 3
• Prijungiamo laido skerspjūvis (vientisas): 0,25–4 mm² (22–12 AWG)
• Prijungiamo laido skerspjūvis (suvytas): 0,25–4 mm² (22–12 AWG)
• Prijungiamo laido skerspjūvis (plonagyslis): 0,25–4 mm² (22–12 AWG)
• Nuėmimo ilgis: 9–11 mm
• Montavimo tipas: DIN bėgelis 35 mm
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA)
• Darbinė temperatūra: -35 iki +85 °C

Rekomendacijos

Norint užtikrinti ilgalaikį patikimumą, naudokite su WAGO žymėjimo juostelėmis ir galiniais atraminiais elementais. Laikykitės nurodyto nuėmimo ilgio (9–11 mm) – tai užtikrina teisingą kontaktą. Gnybtų blokas tinkamas naudoti aplinkoje, atitinkančioje taršos laipsnį 3.
