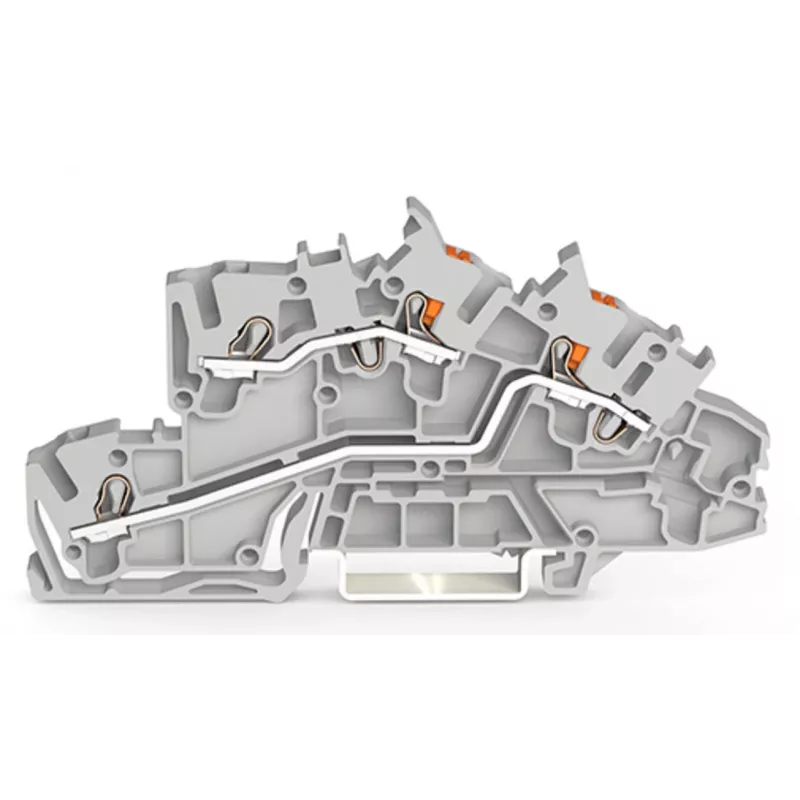

WAGO montavimo lygio gnybtų blokas 2203-7542 su valdymo anga

Norint užtikrinti patikimus elektros ryšius skirstomuosiuose skyduose ir valdymo spintose, nereikia ieškoti toliau – WAGO montavimo lygio gnybtų blokas 2203-7542 su valdymo anga yra profesionalus sprendimas, pasižymintis „Push-in CAGE CLAMP®“ technologija, leidžiančia atlikti greitą ir įrankiams nereikalingą laidų sujungimą. Šis kompaktiškas dviejų potencialų ir dviejų laidininkų viename lygyje blokas sumažina montavimo laiką ir padidina darbo našumą.

Privalumai

„Push-in CAGE CLAMP®“ technologija užtikrina tvirtą ir patikimą kontaktą be papildomų įrankių, taupant laiką ir mažinant darbo sąnaudas. Valdymo anga leidžia lengvai atlikti matavimus ir testavimą. Kompaktiškas dizainas taupo vietą ant DIN bėgelio (TS 35). Aukštas patikimumas: vardinė įtampa iki 500 V ir vardinė srovė iki 24 A. Tinka įvairių skerspjūvių laidams nuo 0,5 iki 4 mm² (20–12 AWG).

Kam tinka

• Montavimui skirstomuosiuose skyduose ir jungiamosiose dėžėse
• Valdymo spintų instaliacijai pramoninėje ir komercinėje aplinkoje
• Apšvietimo ir maitinimo paskirstymo sistemose
• Pastatų automatikos ir ŠVOK sistemose

Pagrindinės specifikacijos

• Sujungimo technologija: „Push-in CAGE CLAMP®“
• Laidininkų skaičius: 2
• Potencialų skaičius: 2
• Vardinis skerspjūvis: 2,5 mm²
• Spalva: pilka
• Montavimo tipas: DIN bėgelis (TS 35)
• Vardinė įtampa (EN): 500 V
• Vardinė srovė (EN): 24 A
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Izoliacinės medžiagos grupė: I
• Degumo klasė (UL94): V0
• Darbinė temperatūra: nuo -35 iki +85 °C
• Kietų laidų skerspjūvis: 0,5–4 mm² (20–12 AWG)
• Lanksčių laidų skerspjūvis: 0,5–4 mm² (20–12 AWG)
• Lanksčių laidų su antgaliu skerspjūvis: 0,5–2,5 mm² (20–14 AWG)
• Nuėmimo ilgis: 9–11 mm
• Tipas: daugialygis montavimo gnybtų blokas

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir priedais. Užtikrinkite tinkamą nuėmimo ilgį ir laidų paruošimą patikimiems sujungimams. Visada laikykitės vietinių elektros instaliacijos taisyklių ir reglamentų.
