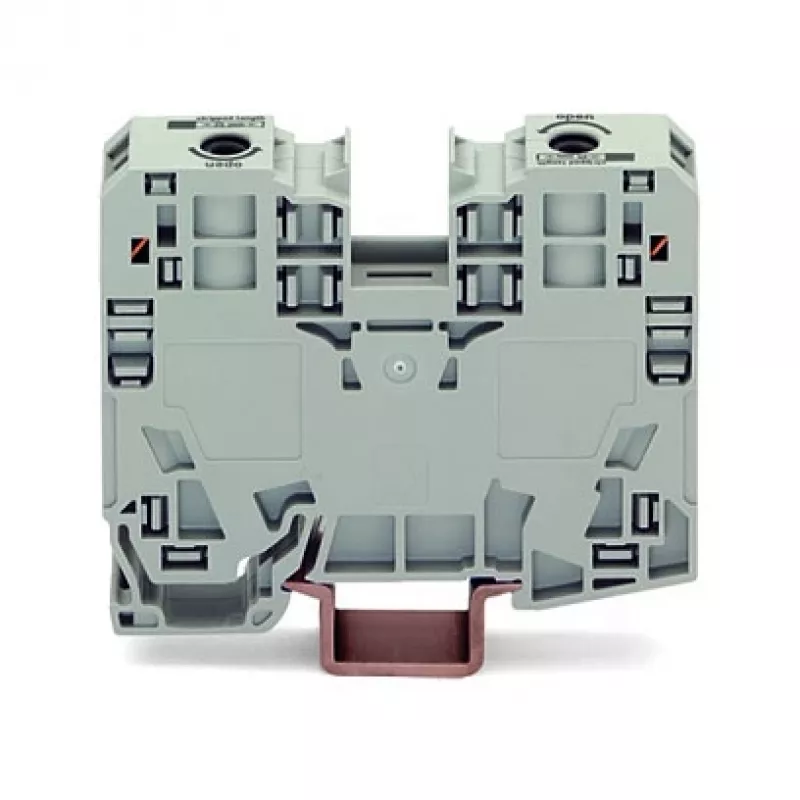

WAGO 285-135 2 laidų praėjimo gnybtų blokas, 35 mm², CAGE CLAMP, pilkas

Inžinieriams ir techninės priežiūros specialistams, projektuojantiems ar modernizuojantiems valdymo spintas bei skirstomuosius įrenginius, WAGO 285-135 praėjimo gnybtų blokas yra sprendimas, kuriuo galima pasikliauti net ir pačiomis reikliausiomis sąlygomis. Šis dviejų laidų gnybtų blokas, skirtas 35 mm² skerspjūvio laidams, užtikrina patikimą ir ilgaamžį ryšį, atitinkantį griežtus pramonės standartus.

Privalumai jūsų projektams

CAGE CLAMP® technologija leidžia atlikti greitą ir įrankiams nereikalaujantį sujungimą, žymiai sutrumpinant montavimo laiką ir sumažinant darbo sąnaudas. Kompaktiškas korpusas taupo vietą DIN bėgyje, o poliamido izoliacija užtikrina puikias elektrines ir šilumines savybes. Esant 1000 V vardinei įtampai ir 125 A vardinei srovei, šis gnybtų blokas lengvai valdo didelės galios grandines. Be to, jis atitinka Ex e (padidinto saugumo) reikalavimus, todėl tinka naudoti potencialiai sprogiose aplinkose.

Kam tinka

• Valdymo spintų ir skydų instaliacijai
• Energijos skirstymo ir variklių grandinėms
• Ex e (padidinto saugumo) įrenginiams
• Geležinkelio ir jūrų pramonei (DNV GL sertifikatas)

Pagrindinės specifikacijos

• Sujungimo technologija: CAGE CLAMP®
• Laidų skaičius: 2
• Potencialų skaičius: 1
• Vardinis skerspjūvis: 35 mm²
• Laidų skerspjūviai: viengysliai / smulkiagysliai 10–50 mm² (8–1/0 AWG)
• Vardinė įtampa (III/3): 1000 V
• Vardinė impulsinė įtampa (III/3): 8 kV
• Vardinė srovė: 125 A
• Vardinė srovė (Ex e II): 100 A
• Korpuso medžiaga: poliamidas (PA)
• Spalva: pilka
• Tvirtinimas: DIN-35 bėgis
• Taršos laipsnis: 3
• Nuimamo izoliacijos ilgis: 28–30 mm
• Jungimo tipas: priekinis
• Sertifikatai: VDE, UL, CSA, GL, KEMA/KEUR, ATEX, IECEx, EAC, DNV GL

Naudojimo rekomendacijos

Norėdami pasiekti geriausių rezultatų, CAGE CLAMP® mechanizmui valdyti naudokite atsuktuvą su 0,6 x 3,5 mm plokščiu antgaliu. Įsitikinkite, kad laidas yra nuimtas iki nurodyto ilgio (28–30 mm) ir įkištas iki galo. Šis gnybtų blokas skirtas naudoti tik su variniais laidais. Ex e aplikacijose laikykitės konkrečių įrengimo nurodymų.
