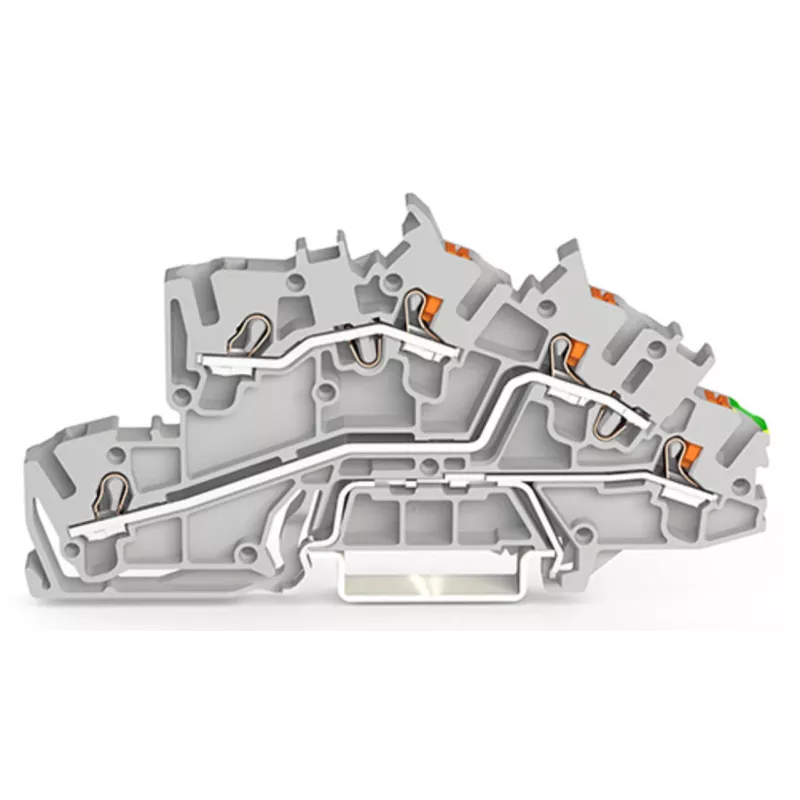

WAGO Installation Level 2203-7545 Terminal Block with Actuation Opening

Norint užtikrinti patikimą ir tvarkingą elektros potencialų paskirstymą skirstomuosiuose skyduose bei jungiamosiose dėžutėse, WAGO 2203-7545 montavimo lygio gnybtų blokas su valdymo anga yra profesionalus sprendimas, taupantis laiką ir vietą. Šis trijų lygių gnybtų blokas, skirtas montuoti ant DIN-35 bėgelio, leidžia greitai ir be įrankių prijungti L, N bei PE laidus naudojant „Push-in CAGE CLAMP®“ technologiją – tiesiog įkiškite kietą laidą ir jungtis užfiksuojama automatiškai.

Privalumai profesionalams

„Push-in CAGE CLAMP®“ technologija užtikrina greitą ir patikimą laidų sujungimą be papildomų įrankių, o valdymo anga leidžia lengvai atlikti matavimus ar testavimą. Kompaktiškas trijų lygių dizainas žymiai sumažina užimamą vietą ant DIN bėgelio, o pilkas poliamido (PA 66) korpusas su UL94 V-0 degumo klase garantuoja aukštą saugumą ir ilgaamžiškumą. Gnybtų blokas atitinka 400 V vardinę įtampą ir 24 A vardinę srovę, o impulsinė įtampa siekia 6 kV, todėl tinka įvairioms pramoninėms ir pastatų instaliacijoms.

Kam šis gaminys tinka

• Pastatų elektros instaliacijos skirstomiesiems skydams
• Jungiamosioms ir gnybtų dėžutėms
• Apšvietimo ir maitinimo grandinėms
• Pramoniniams valdymo pultams

Pagrindinės specifikacijos

• Potencialų skaičius: 3 (L, N, PE)
• Jungimo taškų skaičius: 6
• Jungimo technologija: Push-in CAGE CLAMP®
• Vardinė įtampa (EN): 400 V
• Vardinė srovė (EN): 24 A
• Vardinė impulsinė įtampa: 6 kV
• Laidų skerspjūvis (kieti): 0,5–4 mm² (20–12 AWG)
• Laidų skerspjūvis (ploni): 0,5–2,5 mm² (20–14 AWG)
• Nuimto izoliacijos ilgis: 11–13 mm
• Montavimas: ant DIN-35 bėgelio
• Lygiai: 3
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA 66)
• Degumo klasė: UL94 V-0
• Darbinė temperatūra: nuo –35 °C iki +85 °C
• Taršos laipsnis: 3
• Laidų įvadas: priekinis

Rekomendacijos

Norėdami išnaudoti visas gnybtų bloko galimybes, naudokite su WAGO galiniais laikikliais ir žymėjimo juostelėmis. Laikykitės nurodyto izoliacijos nuėmimo ilgio, o ploniems laidams, jei reikia, naudokite antgalius. Visada vadovaukitės vietiniais elektros instaliacijos reglamentais.
