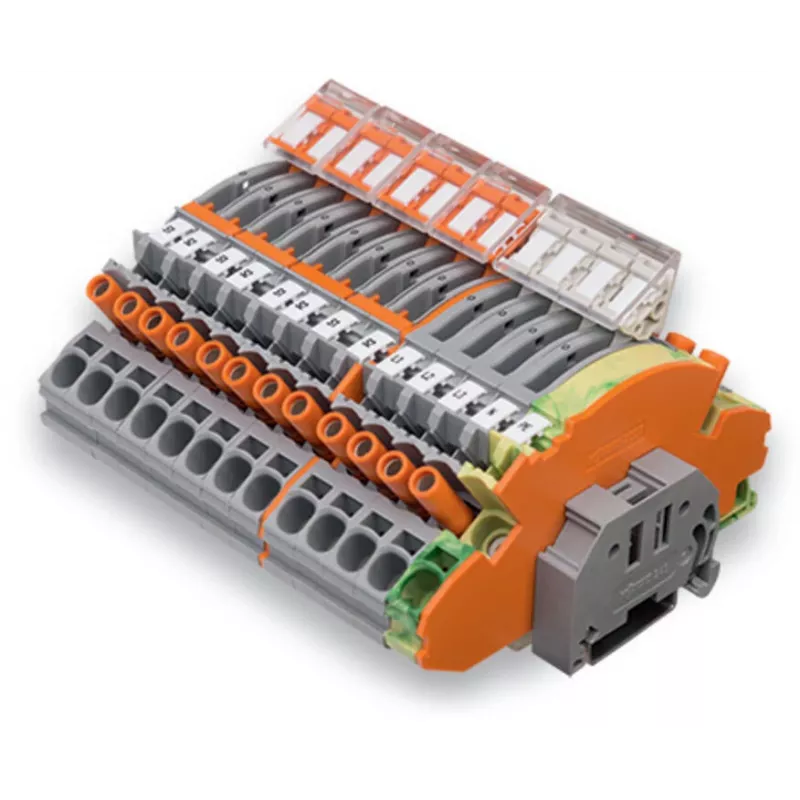

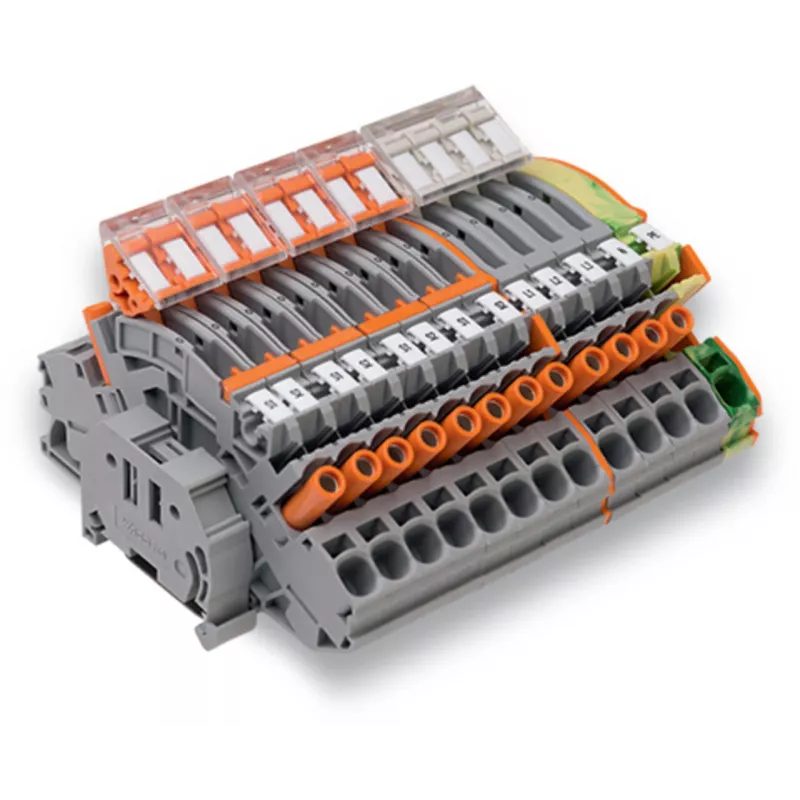

WAGO 2007-8874 gnybtų blokas srovės/įtampos transformatoriams, 4 prijungimo taškai, pilkas, CAGE CLAMP

Kai kiekvienas milimetras valdymo spintoje yra svarbus, o patikimumas – ne derybų objektas, WAGO 2007-8874 gnybtų blokas suteikia kompaktišką ir tvirtą sprendimą srovės bei įtampos transformatorių grandinėms. Šis gnybtų blokas sukurtas taip, kad atlaikytų pramoninės aplinkos iššūkius, užtikrindamas ilgalaikį veikimą be priežiūros.

Privalumai profesionalams

• Spartus ir įrankiams nereikalaujantis CAGE CLAMP® įkišimo mechanizmas leidžia sumontuoti laidus per kelias sekundes – idealiai tinka serijinei gamybai ir greitiems pakeitimams.
• Keturi prijungimo taškai viename potenciale leidžia efektyviai išdėstyti transformatorių antrines apvijas ir matavimo grandines.
• Aukšta vardinė įtampa (800 V) ir impulsinė įtampa (8 kV) garantuoja saugų veikimą net ir sudėtingose pramoninėse sistemose.
• Platus darbinės temperatūros diapazonas nuo -35 °C iki +85 °C užtikrina patikimumą įvairiomis sąlygomis.
• Taršos laipsnis 3 (pollution degree 3) – tinkamas naudoti tiesiogiai pramoninėje aplinkoje, kur yra dulkių, drėgmės ar cheminių garų.

Kam šis gnybtų blokas skirtas

• Srovės ir įtampos transformatorių antrinėms grandinėms valdymo spintose.
• Pramoninės automatikos sistemose, sumontuotose ant DIN-35 bėgio.
• Energijos skirstymo ir matavimo įrenginiuose, kur reikalingas kompaktiškas ir patikimas sujungimas.

Pagrindinės specifikacijos

• Potencialų skaičius: 1
• Prijungimo taškų skaičius: 4
• Prijungimo technologija: CAGE CLAMP®
• Valdymo tipas: įkišamas (push-in)
• Vardinė įtampa (III/3): 800 V
• Vardinė impulsinė įtampa (III/3): 8 kV
• Vardinė srovė: 24 A
• Prijungimo tipas: šoninis įvedimas
• Kieto laido skerspjūvis: 0,25…4 mm² (22…12 AWG)
• Lanksčios gyslos skerspjūvis: 0,25…4 mm² (22…12 AWG)
• Nuėmimo ilgis: 9…11 mm
• Montavimas: ant DIN-35 bėgio
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA)
• Darbinė temperatūra: -35…+85 °C
• Taršos laipsnis: 3

Rekomendacijos

Norint užtikrinti ilgalaikį patikimumą, rekomenduojame naudoti kartu su WAGO žymėjimo juostelėmis ir priedais. Prieš jungiant laidus, būtina laikytis nurodyto nuėmimo ilgio (9–11 mm) ir tinkamai paruošti gyslas – tai garantuoja optimalų kontaktą ir vibracijai atsparų sujungimą.
