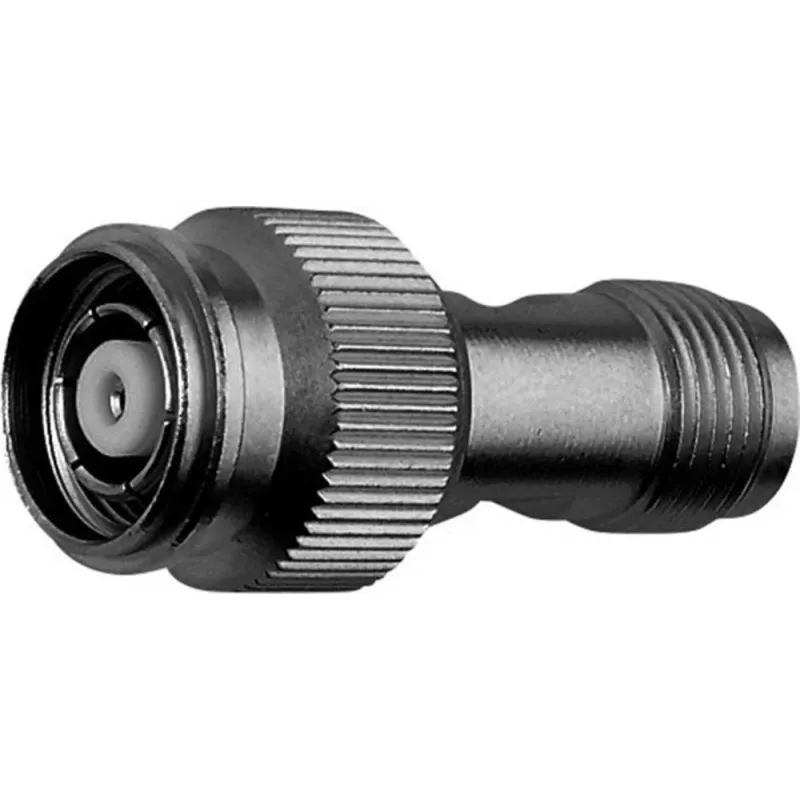

Telegärtner TNC moteriškas į TNC atvirkštinės poliarizacijos vyriškas koaksialinis adapteris, 50 Ohm, nikeliuotas žalvaris, auksuotas centrinis kontaktas J01014R0001

DC–11 GHz dažnių diapazonas ir 50 Ohm varža – štai ką užtikrina šis Telegärtner koaksialinis adapteris, skirtas TNC moteriškos jungties sujungimui su TNC atvirkštinės poliarizacijos vyrišku kištuku. Tai leidžia saugiai sujungti įrangą, kurioje naudojami atvirkštinės poliarizacijos TNC jungtys, su standartiniais TNC moteriškais lizdais.

Kodėl verta rinktis

• Jungtis A: TNC moteriška (lizdas)
• Jungtis B: TNC atvirkštinės poliarizacijos vyriška (kištukas)
• Varža: 50 Ohm
• Dažnių diapazonas: DC–11 GHz
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas

Kasdienis naudojimas

Tiesus korpusas ir standartinės TNC jungtys leidžia greitai prijungti adapterį linijoje. PTFE izoliacija ir auksuoti kontaktai užtikrina stabilų signalo perdavimą, o nikeliuotas žalvarinis korpusas – mechaninį ilgaamžiškumą. Adapteris atlaiko ne mažiau kaip 500 sujungimo ciklų, todėl tinka dažnam perjungimui.

Techninės specifikacijos

• Jungties A tipas: TNC
• Jungties A lytis: moteriška (lizdas)
• Jungties B tipas: TNC
• Jungties B lytis: atvirkštinės poliarizacijos vyriška (kištukas)
• Adapterio konfigūracija: tiesus
• Varža: 50 Ohm
• Dažnių diapazonas: DC–11 GHz
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: žalvaris
• Centrinio kontakto danga: auksas
• Izoliacijos medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1,5 kVeff (esant 50 Hz)
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto varža (centrinis): ≤ 1,5 mΩ
• Kontakto varža (išorinis): ≤ 1,0 mΩ
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimo ciklai: ≥ 500

Kam tinka

Šis adapteris skirtas RF inžinieriams, montuotojams ir įmonėms, kurios naudoja belaidžio ryšio sistemas su atvirkštinės poliarizacijos TNC jungtimis. Jis pravers, kai reikia sujungti skirtingų poliškumų TNC įrangą – pavyzdžiui, testavimo stenduose, antenų linijose ar ryšio įrenginiuose.

Patarimas: prieš jungdami patikrinkite, ar abi jungtys tikrai atitinka reikiamą poliškumą – atvirkštinės poliarizacijos TNC dažnai naudojamos siekiant išvengti atsitiktinio sujungimo su standartine TNC įranga.
