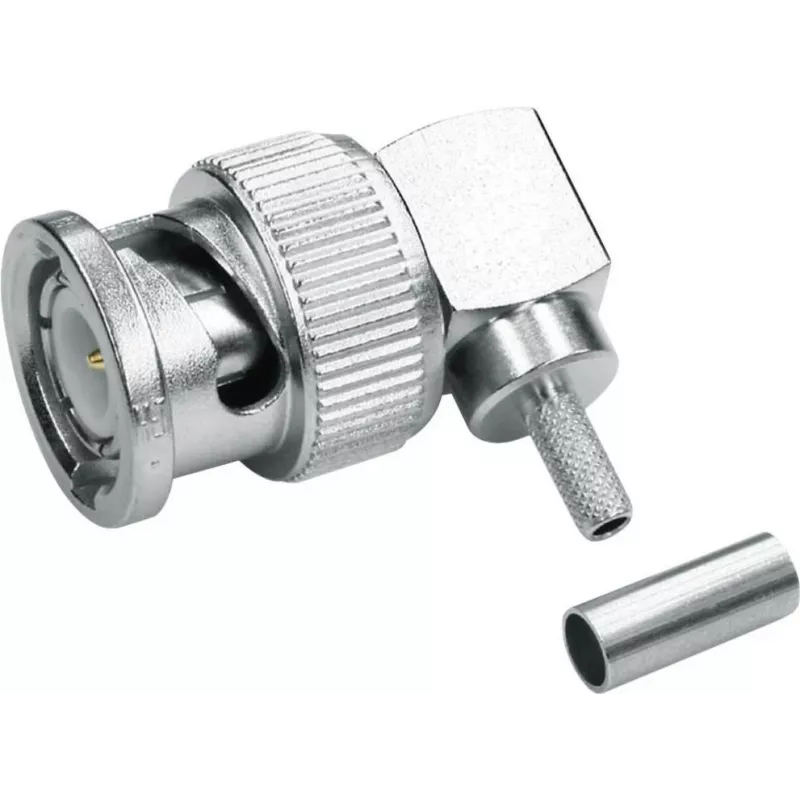

Telegärtner BNC stačiu kampu crimp jungtis 75 Ohm RG-59 B/U kabeliui, lituojamas/crimpinamas, vyriškoji, 1 vnt. J01002A1356

75 omų varža ir stačiu kampu (90°) korpusas – tai sprendimas, kai kabelio vedimas reikalauja minimalaus lenkimo spindulio, o signalo kokybė neturi nukentėti. Telegärtner J01002A1356 jungtis skirta RG-59 B/U koaksialiniam kabeliui.

Privalumai

Stačiu kampu sukonstruotas korpusas leidžia kabelį nukreipti ten, kur tiesi jungtis netilptų, sumažina mechaninį įtempimą ir prailgina kabelio bei jungties tarnavimo laiką. Centrinis kontaktas lituojamas – taip pasiekiama maža kontaktinė varža ir stabilus signalo perdavimas. Išorinis kontaktas crimpinamas, todėl montavimas greitas ir pakartojamas.

Tinka

• Profesionaliai vaizdo ir transliavimo įrangai
• RF signalo paskirstymo sistemoms
• Koaksialinių kabelių mazgams, kuriems reikalingas 90° prijungimas

Pagrindinės specifikacijos

• Jungties tipas: BNC
• Lytis: vyriškoji
• Orientacija: stačiu kampu (90°)
• Varža: 75 Ohm
• Centrinio kontakto prijungimas: lituojamas
• Išorinio kontakto prijungimas: crimpinamas
• Suderinamas kabelis: RG-59 B/U
• Telegärtner kabelių grupės: G02, G39, A0506
• Montavimo tipas: prie kabelio
• Kiekis: 1 vnt.

Naudojimas

Nuimkite kabelio izoliaciją pagal gamintojo rekomendacijas, užmaukite crimp įvorę, lituokite centrinį kontaktą, tada crimpkite išorinį kontaktą specialiomis crimp replėmis. Užtikrinkite, kad centrinis kontaktas neliestų išorinio ekrano.

Naudokite precizinius crimp įrankius ir lituoklį – taip pasieksite optimalias elektrines charakteristikas ir patikimą mechaninį fiksavimą.
