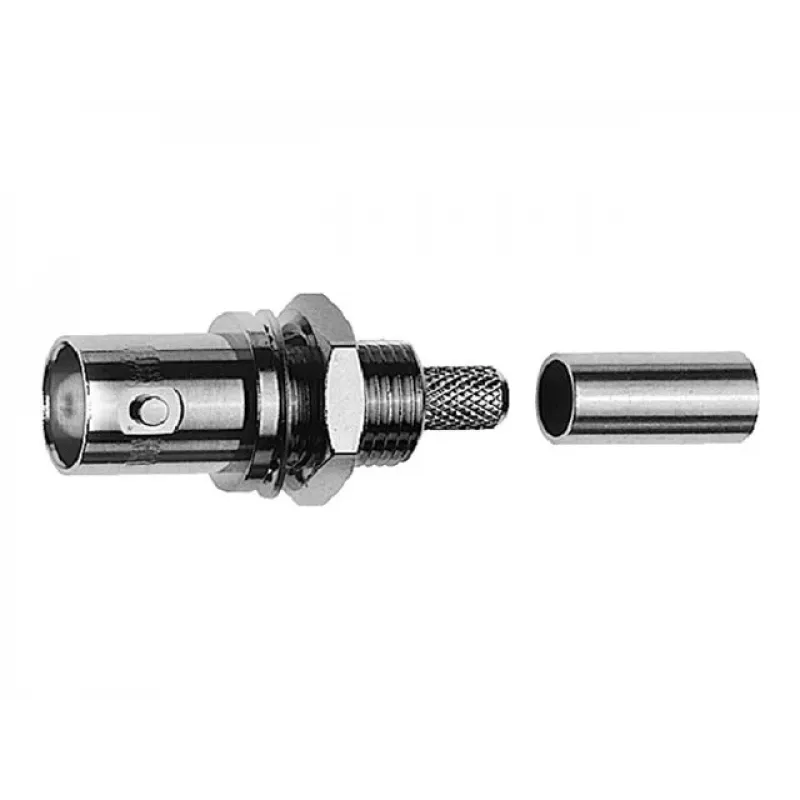

TELEGÄRTNER BNC panelinė lizdinė crimp jungtis 50 Ohm, skirta RG-223/U, RG-400/U, RG-142 B/U (J01001A0083)

Kai reikia patikimai prijungti RG-223/U ar RG-400/U koaksialinį kabelį prie skydo ar korpuso, TELEGÄRTNER J01001A0083 BNC lizdinė jungtis užtikrina stabilų ryšį be litavimo. Tiesus korpusas lengvai montuojamas standartinėje panelės išpjovoje, o crimp tipo kontaktų tvirtinimas sutrumpina paruošimo laiką ir sumažina klaidų tikimybę.

Kodėl verta rinktis

• Crimp (centrinio ir išorinio laidininko) prijungimas – greitas ir patikimas montavimas vietoje.
• Auksuoti kontaktai ir PTFE izoliatorius išlaiko signalo vientisumą iki 4 GHz.
• Žalvarinis, nikeliuotas korpusas atsparus korozijai ir mechaniniam poveikiui.
• Jungtis skirta 50 Ohm varžai, suderinama su G05 kabelių grupe.

Techninė specifikacija

• Jungties tipas: BNC lizdas (moteriškas)
• Varža: 50 Ohm
• Montavimas: panelinis / korpusinis
• Prijungimas: crimp (centrinis ir išorinis laidininkas)
• Suderinami kabeliai: RG-223/U, RG-400/U, RG-142 B/U, RG-141 A/U, RG-58 C/U (G05 grupė)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampa: 500 V piko
• Darbinė temperatūra: -40 °C … +85 °C
• Sujungimų ciklai: ≥ 500

Kam tinka

Ši jungtis skirta transliacijos inžinieriams, RF technikams ir telekomunikacijų specialistams, kurie naudoja RG-223/U ar RG-400/U kabelius. Ji puikiai tinka komutacinėms panelėms, RF testavimo stendams, industrinėms RF sistemoms ir įrangai su BNC korpusinėmis sąsajomis.

Kaip naudoti

Nuimkite kabelio izoliaciją pagal crimp įrankio instrukciją, užmaukite termokembrį, įstatykite centrinį laidininką į kontaktą ir suspauskite crimp įrankiu. Tada įstatykite jungtį į panelės išpjovą ir pritvirtinkite veržle. Rekomenduojama naudoti tinkamo dydžio crimp matricą, kad būtų užtikrintas patikimas sujungimas.

Patarimas: prieš montuodami patikrinkite, ar kabelio skersmuo atitinka G05 grupės reikalavimus. Jei kabelis yra su dvigubu ekranu, įsitikinkite, kad crimp įrankis suima abu sluoksnius. Periodiškai tikrinkite jungties priveržimą, ypač vibracijos sąlygomis.
