TELEGÄRTNER SMA atvirkštinės poliarizacijos kištukas, stačiu kampu, 50 Ohm, crimp/lituoti, auksuotas, J01150R0031

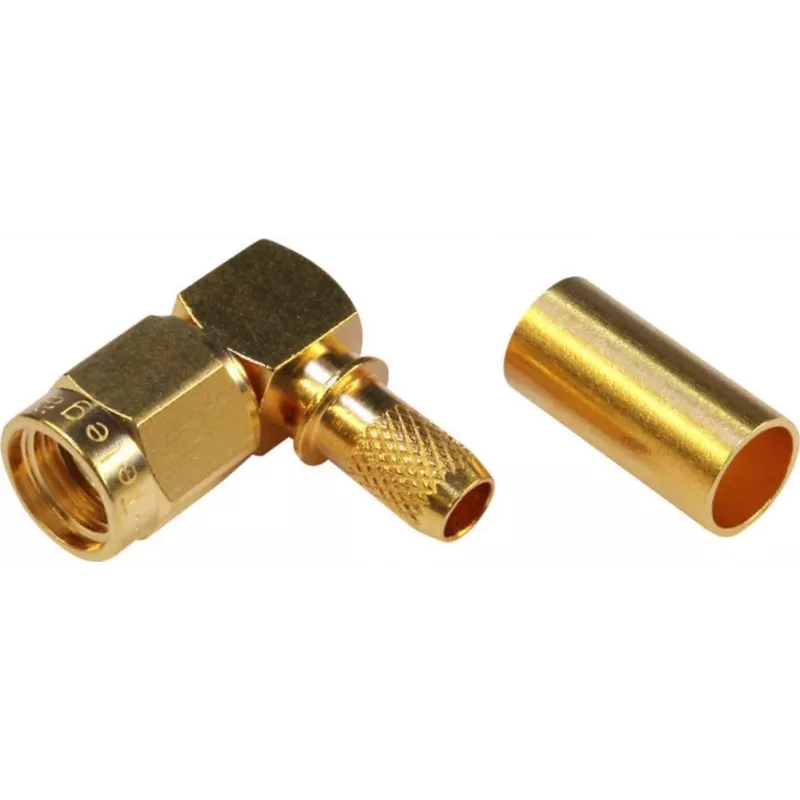

Stačiu kampu suformuotas korpusas ir auksuoti kontaktai – šis SMA atvirkštinės poliarizacijos kištukas išsiskiria iš karto, kai tik jį paimate į rankas. Tai nėra masinės gamybos sprendimas: kiekviena detalė liudija, kad prietaisas skirtas profesionaliam RF ryšiui, kur svarbus kiekvienas dB ir kiekvienas sujungimas.

Kodėl verta rinktis

• Atvirkštinės poliarizacijos SMA konstrukcija užtikrina, kad jungtis nesusijungs su standartinėmis SMA jungtimis – tai apsaugo nuo klaidingo prijungimo ir galimų sistemos gedimų.
• Auksuotas žalvarinis korpusas ir kontaktai užtikrina puikų laidumą bei atsparumą korozijai net ir eksploatuojant sudėtingomis sąlygomis.
• PTFE izoliatorius išlaiko stabilumą nuo -65 °C iki +165 °C temperatūroje, todėl tinka tiek lauko, tiek pramoniniams sprendimams.
• Iki 500 sujungimų – ilgaamžiškumas, kuris atsiperka per visą įrenginio gyvavimo ciklą.

Techniniai duomenys

• Varža: 50 Ohm
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤1,25 iki 6 GHz
• Įtampa: 335 Veff esant 50 Hz
• Izoliacijos varža: ≥5 GΩ
• Darbinė temperatūra: -65 °C iki +165 °C
• Ilgaamžiškumas: ≥500 sujungimų
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Jungimas: crimp (išorinis), lituoti (centrinis)
• Suderinami kabeliai: RG-174, RG-188 A/U, RG-316, RG-316-DS, LMR-100A, 0,81/1,13/1,32/1,37/1,48/1,55

Kam tinka

Šis kištukas skirtas inžinieriams, montuotojams ir įmonėms, kurios diegia ar prižiūri RF sistemas, kur reikalingas patikimas 90° kampo sprendimas. Puikus pasirinkimas, kai kabelių klojimo erdvė ribota, o signalo kokybė negali nukentėti. Tinka naudoti su RG-174, RG-188 A/U, RG-316, RG-316-DS, LMR-100A ir 0,81–1,55 mm kabeliais.

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, tada lituokite centrinį laidininką ir galiausiai suspauskite išorinį kontaktą crimp įrankiu. Dėl atvirkštinės poliarizacijos prieš jungdami įsitikinkite, kad priešingos jungties tipas atitinka – tai apsaugos nuo neteisingo sujungimo.

Patarimas: naudokite tik profesionalius crimp įrankius, skirtus SMA jungtims, ir periodiškai patikrinkite VSWR – taip užtikrinsite ilgalaikį ryšio stabilumą. Sandėliuokite sausose patalpose, kad auksuoti kontaktai išliktų nepriekaištingi.
